描述
产品详情

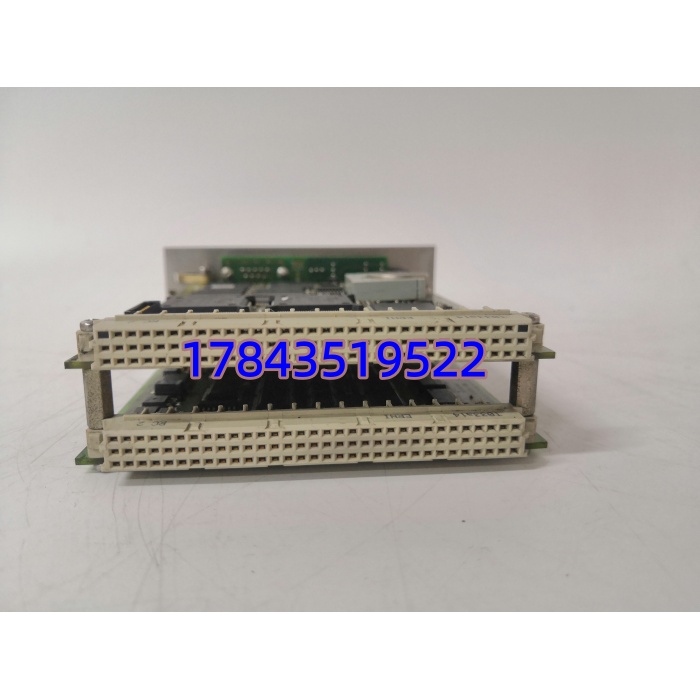

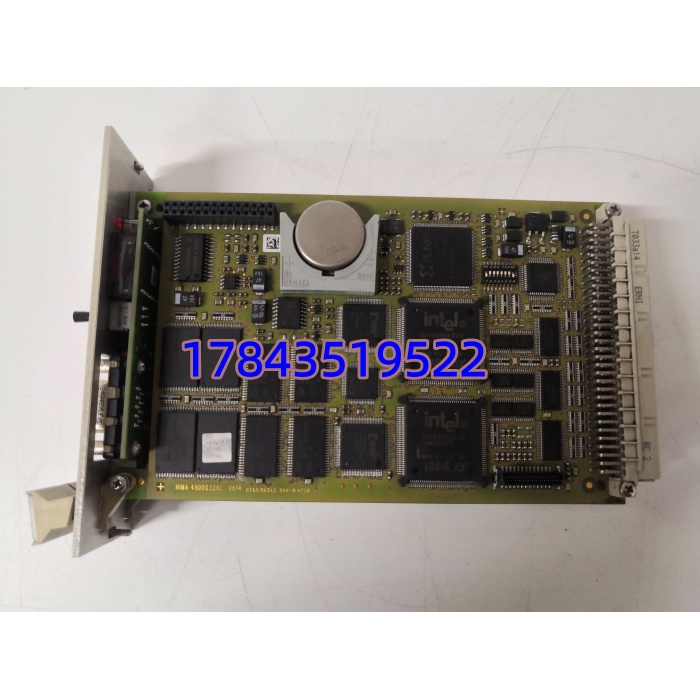

· 型号：F8650X（984865065）
· 品牌：HIMA
· 系列：HIMax Safety System（Successor to F-series / BV7046-4 platform）
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | HIMA HIMax Central Processing Unit Module（Safety PLC CPU） |
| 型号 / 订单号 | F8650X / 984865065（部分批次标 F 8650X 或 F8650E 变体，核对铭牌） |
| 适用系统 | HIMA HIMax SIS/ESD/F&G（配合F 713x电源、F 322x DI、F 352x DO等I/O模块） |
| 安全等级 | IEC 61508 SIL 3（1oo2）/ SIL 4（1oo3 TMR 配置），EN ISO 13849-1 PL e，AK6 |
| 处理器 | 32-bit RISC microprocessor，带独立看狗与自诊断 |
| 程序存储器 | 每CPU典型 ≥2 MB Flash EPROM（OS+用户程序），SRAM数据保持带缓冲电池（机架电池模块） |
| 扫描周期 | 可配置，典型 10~100 ms（依逻辑负载及I/O点数） |
| 通讯接口 | 前面板：1×Ethernet 10/100Base-TX（Modbus TCP/OPC/私有），RS-232/485串口；背板总线至I/O |
| 冗余支持 | 支持双CPU热备（1oo2D redundant pair），切换时间 <50 ms（依组态） |
| 供电方式 | 由HIMax机架背板提供 24 V DC（范围 18~32 V DC），典型功耗 ≈15~25 W |
| 前面板指示 | RUN / STOP / ERROR / COM / Watchdog LED |
| 热插拔 | ✓ 冗余配置下支持在线更换非主CPU（严格按SOP操作，先确认Standby状态） |
| 组态软件 | ELOP II Factory（HIMA专用SIS组态工具），版本须匹配Firmware |
| 工作温度 | 0 … +60℃（控制室安装 IEC 61131-2 Class A），贮存 -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 认证 | TÜV SIL 3/4、CE、cULus、GOST-R、ABS/DNV（依项目证书包） |
| 安装方式 | 插入HIMax机架中央CPU槽位（与电源/I/O模块并列，导轨或机架螺钉固定） |
| 生命周期状态 | Active / Available（截至2025-2026资讯），个别子版(Rev)有LTB公告关注HIMA PSP通知 |
| 物理尺寸(约) | 标准模块宽≈40mm，深≈220mm（以原厂图纸为准） |
产品介绍
从救火经历讲——某LNG接收站HIMax机架F8650X（主CPU）因机柜空调故障短时超温导致Watchdog复位，冗余CPU自动接管未停机，但单CPU配置的老SIS子架就没这么幸运：直接Safe State触发紧急关断。F8650X是SIS逻辑”大脑”，比BV7046-4新且诊断强得多，支持在线自检与冗余热备，但单CPU无冗余的老配置若它挂掉=SIS功能全失、HAZOP开不符合项、保险可拒赔，这点必须心里有数。
采购与库存视角：F8650X目前HIMA仍列为Active产品但交期近年波动大（报8~16周常见，个别区域更长），不是EOL件但属高价值A类关键SIS备件。建议现役装置——尤其单CPU配置或无在线冗余切换测试验证的——按SIS机架数至少备1件原装冷备密封保存，每2年配合装置大修做一次上电自检或交叉验证。严格来说需与机架Firmware、ELOP II版本匹配——买新备件时注意核对您现网Firmware Revision兼容性，跨大版本升级CPU前务必离线验证工程。（请以HIMA Firmware Release Note及原厂手册为准）
应用场景与库存策略
SIS CPU故障概率低，可一旦失效涉及SIL回路完整性证明及安全功能缺失——审计、保险、政府监察全盯着。交期8~16周意味着没缓冲库存时等原厂调货期间只能祈祷不坏，或高价找现货渠道。
典型场景与备货建议：
- 炼化/LNG/海上 — HIMax ESD/F&G 主CPU（单CPU或1oo2冗余对）：SIL 3/4核心，故障=SIS功能丧失 → 建议N SIS机架备1件冷备（Buffer Stock），冗余对配置可略降比例但至少全厂共享1件认证原装冷备
- 多套装置共用同代HIMax平台：建立共享备件池 →
- 交期应对：Active但交期波动，年度采购计划提前6个月询价锁定；关注HIMA PSP是否有Sub-Revision进入LTB公告
- 注意： ≠ BV7046-4（F系列老TMR），不可向下兼容老F系列机架/IOTA，替换=整套SIS升级含重新SIL验证；F8650E/区别通常在通讯口配置——核对您现网所需以太网口数量/协议支持再下单
真实案例：
某沿海炼化重整装置HIMax SIS采用单CPU配置（主站+备件未申购），运行第6年春季雷季UPS输出毛刺引发CPU Watchdog死锁需断电重启——重启后OK但未重视。半年后同机架再犯，这次复位失败（疑似背板电源模块老化叠加CPU局部故障），SIS进入Safe State触发装置紧急泄压。库房无冷备，原厂交期报”14周”，最终从集团另一基地借调1件救急延误开工约6小时。复盘：SIS CPU虽MTBF高但属A类关键备件，单CPU配置装置必须备1件原装冷备；Active产品交期>8周时应提前纳入年度战略采购而非故障后急求。
