描述
产品详情
· 型号：F8650X
· 品牌：HIMA（德国黑马）
· 系列：H51q / H41 安全控制系统
规格参数
- 型号：F8650X
- 品牌：HIMA
- 产品类型：安全型中央处理单元（CPU模块）
- 所属系统：HIMA H51q-MS / H51q-HS / H51q-HRS / H41 安全控制系统
- 处理器：INTEL 386EX，32位，双微处理器架构
- 时钟频率：25 MHz
- 内存配置（每处理器）：
- 操作系统：Flash-EPROM 1 MB
- 用户程序：Flash-EPROM 1 MB
- 数据存储：SRAM 1 MB
- 存储技术：Flash-EPROM（程序存储，≥10万次擦写周期）+ SRAM（数据存储，电池缓冲）
- 安全架构：1oo2D或2oo2D冗余，双处理器交叉比较
- 安全等级：SIL 3（IEC 61508 / IEC 61511），Cat.4
- 通信接口：2×RS485串口（电气隔离），波特率9600/57600 bps可配置
- 总线站号设置：S1-S8拨码开关，支持1-31（RS485网络）或1-99（以太网网络，需OS V7.0-8以上）

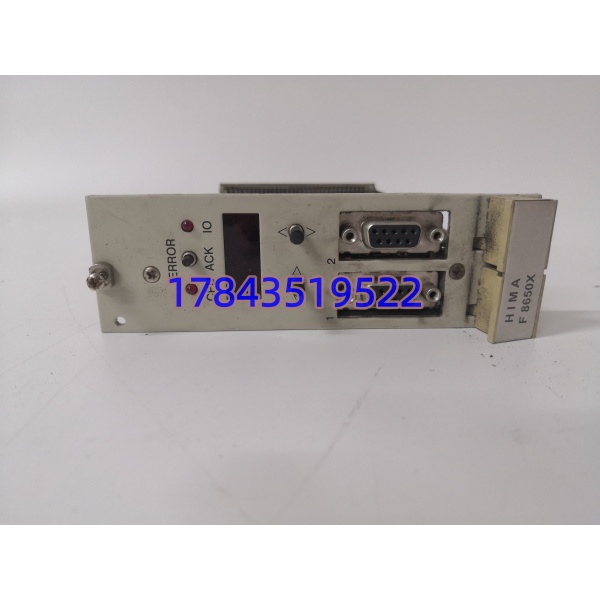

- 诊断显示：4位数码管矩阵显示，2个系统/用户LED
- 冗余功能：支持双CPU冗余，DPR（双端口RAM）实现高速内存互访
- 看门狗：安全型看门狗，故障时输出24V/500mA，短路保护
- 电源：5V DC / 2A（由系统背板提供）
- 电池缓冲：内置电池缓冲SRAM和硬件时钟，电池需定期更换
- 工作温度：0℃ ~ +60℃（部分资料标注-20℃~+60℃，需以原厂手册为准）
- 存储温度：-25℃ ~ +70℃（部分资料标注-40℃~+85℃，需以原厂手册为准）
- 相对湿度：5% ~ 95%RH（无凝露）
- 防护等级：IP20
- 安装方式：DIN导轨安装（35mm），占用8 SU空间
- 尺寸：约40mm × 180mm × 120mm 或 190mm × 130mm × 60mm（不同来源差异大，以实物为准）
- 重量：约0.7kg ~ 2.5kg（不同来源差异大，以实物为准）

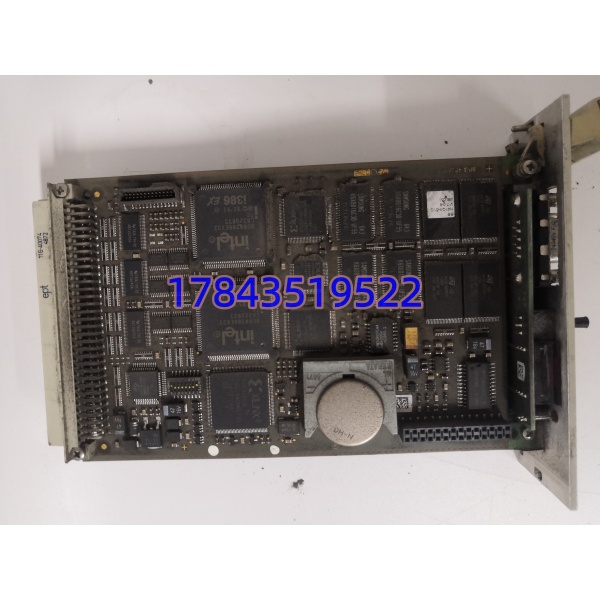

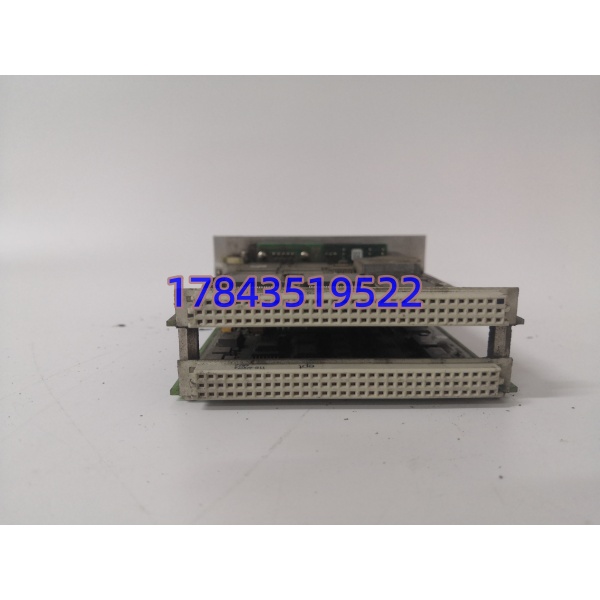

- 结构：两块欧洲标准PCB + 一块诊断显示PCB
- 编程软件：ELOP II / FST（Fail-Safe Tool）
- 编程标准：IEC 61131-3（LD、FBD、ST等）
- 配套模块：F8627X通信模块、安全I/O模块
- 认证：TÜV、IEC 61508、ATEX（间接通过系统认证）
- 原产地：德国
产品介绍
F8650X是HIMA H51q/H41安全控制系统的中央处理单元，本质上是一台”双大脑”的安全计算机。它里面装了两颗INTEL 386EX处理器，跑同样的安全逻辑程序，但一个存正码、一个存反码，每一步运算结果都通过硬件比较器交叉校验。如果两颗CPU算出来的结果不一致，或者任何一个内部电路出故障，看门狗立刻把系统切到安全状态——输出关断、报警触发、设备停车。这就是功能安全领域的”故障导向安全”原则，SIL 3等级就是这么来的。
这块模块的编程不用普通的STEP 7或RSLogix，得用HIMA自己的ELOP II或FST软件，写出来的程序经过安全编译器处理，确保没有未初始化的变量、没有死循环、没有资源冲突。我在石化厂调试过H51q系统，F8650X前面板的4位数码管平时显示”RUN”，故障时跳错误代码，查手册就能定位到具体故障点。它的RS485口用来连工程师站下程序，速率最高57600 bps，对安全系统来说够用了——安全逻辑不需要大数据量传输，关键是确定性和可靠性。
应用场景与行业案例
痛点切入
石化、化工、电力这些高风险行业，装置一旦失控就是爆炸、泄漏、人员伤亡。普通PLC的故障模式是”卡死”或”输出保持”，这在安全系统里是不可接受的。F8650X的双处理器交叉校验机制，把单点故障的概率压到了10⁻⁸以下，满足SIL 3对硬件故障裕度的要求。
典型场景
- 石油化工：炼油厂催化裂化装置的紧急停车系统（ESD）。非它不可的原因：反应器温度超温、压力超限必须毫秒级切断进料，F8650X的20ms响应时间和SIL 3等级是法规强制要求。
- 天然气处理：LNG接收站的火灾气体检测与关断系统（F&G）。可燃气体泄漏时，执行联锁逻辑，同时切断多个阀门和泵，防止蒸气云爆炸。
- 火力发电：锅炉炉膛安全监控系统（FSSS）。MFT（主燃料跳闸）逻辑由执行，炉膛压力异常或火焰丧失时，0.5秒内切断全部燃料，防止炉膛爆炸。
- 核电行业：核岛辅助系统的安全联锁。核级设备对共因失效（CCF）要求极高，的异构双处理器设计（正码+反码）有效降低了共因失效风险。
- 轨道交通：信号系统的联锁控制。地铁道岔和信号机的安全逻辑由执行，任何故障必须导向”红灯+停车”的安全侧。
真实案例
2019年秋天，我在华东一家大型炼化企业，他们一套H51q安全系统的模块突然报”CPU比较错误”，前面板数码管显示”E-05″。现场排查发现是其中一颗处理器的SRAM电池电压低于2.5V，数据保持不稳定，导致双CPU的交叉校验结果不一致。当时这套SIS正在运行一套乙烯装置的ESD逻辑，如果模块进入故障安全状态，全装置联锁停车，损失按千万算。更麻烦的是，原厂备件交期8周。最后通过渠道商紧急调到一块库存件，凌晨3点换上，重新下载程序、校核双CPU同步状态，6点确认”RUN”灯常亮、数码管无报错。安全工程师后来跟我说：”这模块的电池三年就得换，但很多人忘了。双CPU冗余不是万能的，电池没电了一样会跳闸。备件必须囤，电池必须定期测。”
