描述
产品详情
· 型号：F8627X（典型物料号 984862702 / 984862704）
· 品牌：HIMA
· 系列：H41q / H51q Safety PLC — Communication Processor (Ethernet CP)
规格参数
- 产品类型：通信处理器模块（Communication Processor, CP），用于 HIMA H41q/H51q/HIMax 安全系统机架
- 适用系统：HIMA H41q、H51q（F-CPU F8650X/F8650E 搭档）、部分 HIMatrix F3xxx 扩展架构（需核版本）
- 总线接口：插入 HIMA 系统机架专用 CP 槽，通过系统总线与 F8650X CPU 通讯
- 网络接口：2×10/100Base-TX RJ45（Auto MDI-X，常内置 2 口交换机，支持线型菊花链）
- 支持协议：HIMA 专有工程协议（SINE SS）、Modbus TCP Server、SNMP、部分版本支持 PROFIBUS DP-V1（需固ware 及 GSD）
- 传输速率：10/100 Mbps 自适应
- 最大连接数：典型 Modbus TCP Client ≤32（以固件版本文档为准）
- 供电：由机架背板 +5V DC 取电，典型功耗 ≈2.5～3.5W
- 状态指示：面板 LED — PWR（电源）、RUN（CP 运行）、ERR（故障）、LINK/ACT（每端口）
- 组态软件：ELOP II Factory / SILworX（依系统代），在 Hardware Configuration 中添加 F8627X 并设 IP/MAC/协议参数
- 固件升级：通过 ELOP II 或 SILworX 在线加载 .fwl 固件文件，注意与 CPU 固件版本兼容
- 工作温度：0 ～ +60℃（存储 -25 ～ +70℃）
- 湿度：5%～95% RH 非凝露
- 安装：插入 HIMA 机架标记 CP 槽（通常紧邻 CPU 槽右侧），旋紧模块手柄锁定
- 尺寸/重量：标准 HIMA 模块 ≈160×40×233mm / ≈0.45kg
- 认证：TÜV SIL 3、CE、cULus、ATEX/IECEx（部分版本，以铭牌为准）
产品介绍

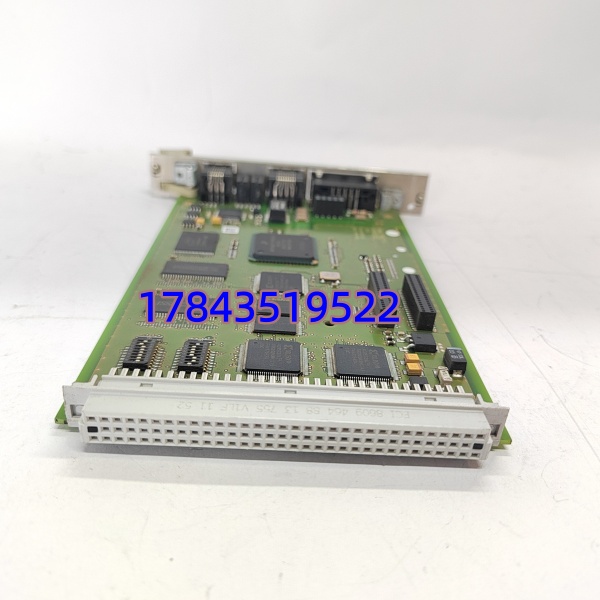

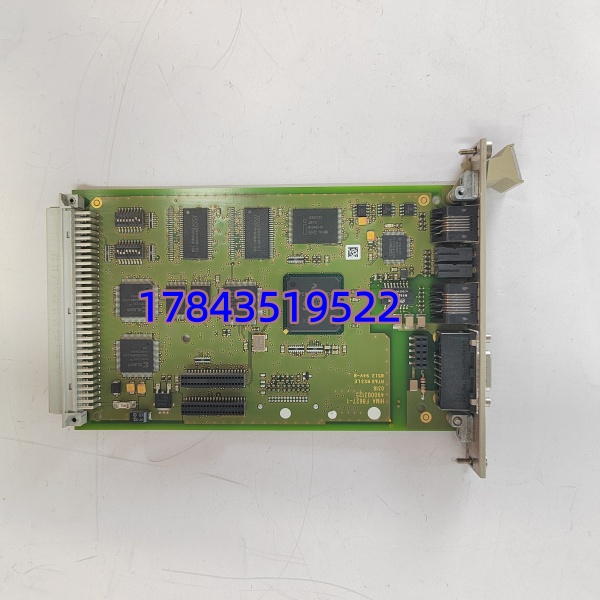

F8627X 是 HIMA 安全 PLC 与上位网络之间的”网口”——负责把 H41q/H51q 过程数据（ESD 状态、SOE 事件、模拟量/数字量安全点值）通过以太网送给 DCS 操作员站或 AMS/Asset Management，同时承载 ELOP II 在线下装/诊断连接。它本身不做安全逻辑运算，安全程序跑在 F8650X CPU 上。组态时需在 ELOP II 硬件配置里添加 F8627X、分配 IP 地址并勾选使能协议（Modbus TCP / HIMA Native），下装后生效。
坦白讲，这模块现场故障率很低，多数”通讯中断”是网线屏蔽层未接 DCS 侧机柜地引入共模干扰、或 IP 冲突/子网掩码设错。真坏通常表现为 PWR 灯亮但 RUN 灯灭/闪、LINK 灯不亮。有一点要注意：F8627X 固件版本须与 F8650X CPU 固件匹配（ELOP II Release Notes 里有矩阵表），乱升 CP 固件可能导致 CPU 不识别——换件前抄下旧板完整版本号核对。另外它和 F8650X（CPU）外观相近但功能完全不同，别把两块 CPU 当通讯卡买错。
应用场景与行业案例
我在现场遇过炼化装置 ESD 与 DCS（Honeywell Experion）偶发通讯丢包，F8627X LINK 灯闪但 SOE 上 DCS 报超时——查是 RJ45 跳线非屏蔽、柜间地电位差达 2V 多，换成 STP 跳线并将屏蔽层两端接柜内地排后恢复。模块本身 OK。
典型场景：
- 炼化/乙烯装置 ESD 与 DCS 集成：H41q ESD 机架装 ，Modbus TCP 或 HIMA 专有协议把 ESD 跳车状态/SOE 送上位 Honeywell/DeltaV/800xA，非它不可因安全系统要求 SIL 3 认证通讯路径
- 海上平台紧急关断系统： 双 RJ45 菊花链连平台局域网，减少额外工业交换机台数
- 电厂 FSSS/ETS 与辅网通讯：安全 PLC 通过 送汽机跳闸首出原因至 NCS/DCS 做事故分析

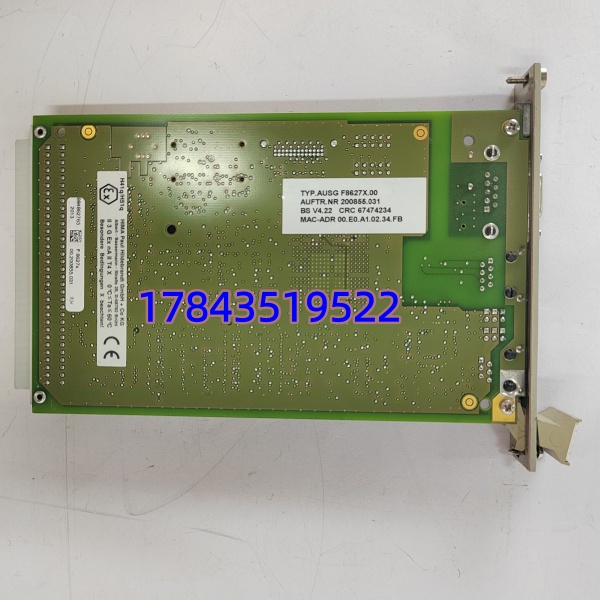

真实案例：某 LNG 接收站 HIMA H41q ESD，年度维护时发现工程师站无法在线连接 （ELOP II 报”Timeout”），就地看 RUN 灯灭 ERR 闪。重启机架暂好，一月后复现。拆出 见背面 RJ45 变压器区域有轻微积灰受潮痕迹（海盐雾渗透机柜密封条），换新后连续运行两年无通讯故障。事后加装柜内除湿并确认密封条更换周期。若没备件，只能临时用串口（如果有 F821x 等串口 CP）应急读 SOE，失去 DCS 侧实时监视。
