产品详情
· 型号：HIMA F7131（订货号 984713102，部分文献标 Material 35014100）
· 品牌：HIMA Paul Hildebrandt GmbH
· 系列：HIMA HIQuad H41q / H51q（PES H51q 中央机架）

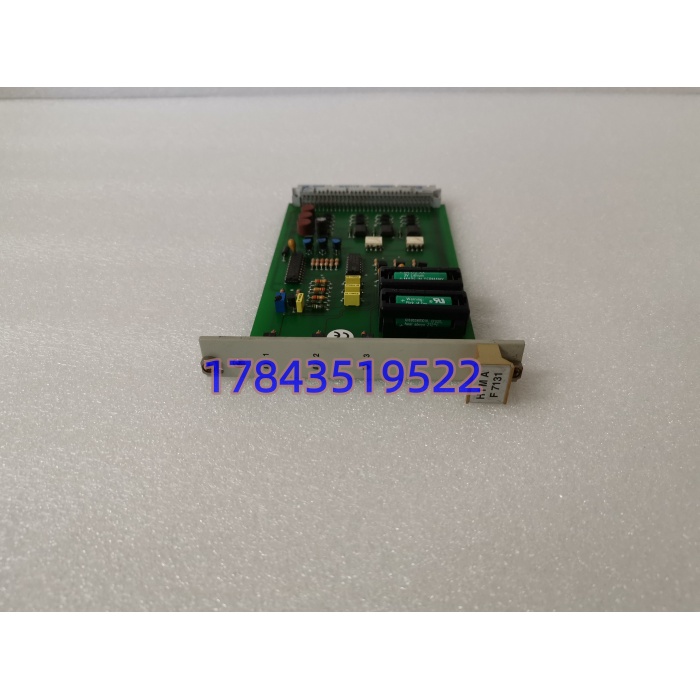

HIMA-F7131
规格参数
| 参数项 | 典型值/范围 | 备注/现场注意点 |
|---|---|---|
| 适用系统 | HIMA HIQuad H41q / H51q | 中央机架专用，不插I/O槽，不插F3机架 |
| 核心功能 | 电源监视 + TMR表决 + 电池后备RAM + Watchdog | 三重冗余架构的电源健康把关人 |
| 监视对象 | 机架24V DC主电源模块（如Z7940等PP模块） | 监测电压是否漂移出安全范围 |
| 表决逻辑 | TMR三机架电源健康信号2oo3表决 | 输出Safe/Fail信号 |
| 电池后备 | 为通信协处理器（F8621A）及系统RAM提供后备供电 | 需外接3.6V锂电池（TB807/TB808） |
| 物理槽位 | 占用4 TE宽度 | HIQuad中央机架PSU Monitor专用槽 |
| 安全等级 | SIL 3（符合IEC 61508） | 系统级认证，模块参与整体安全回路 |
| 前面板指示 | LED指示电源输入、输出电压状态 | 5V CPU/EA灯即使亮度微弱，模块仍可能正常工作 |
| 后续替代 | F7133（订货号984713302） | 同槽同功能，多数项目可直接替补，但需核对固件兼容性 |

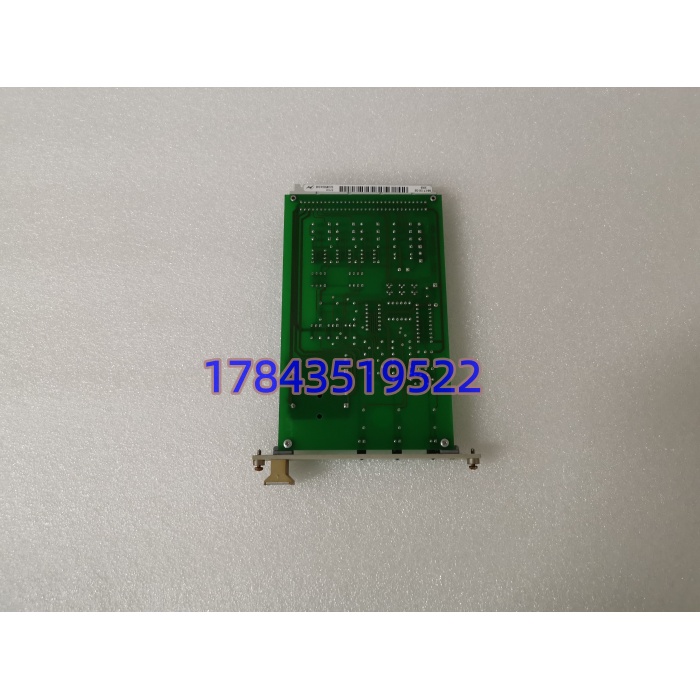

HIMA-F7131
产品介绍
你在安全系统里查故障，查到最后发现是电源模块输出不稳，导致整柜I/O信号乱跳——这种事在某个化工项目里碰过，查了三天换了三块卡，最后才发现是24V电源轨上叠加了高频纹波。F7131就是用来提前堵这个窟窿的。
它的定位非常特殊：不是输出卡，不是输入卡，而是HIQuad安全系统中央机架里的电源监视和表决模块。在TMR三重冗余架构里，三个机架的电源模块是否健康、电压是否在安全范围内，由它来做2oo3表决，决定系统是否该往安全状态走。同时它还承担一个容易被忽略的功能——给通信协处理器和系统RAM提供电池后备，保证断电时关键数据不丢。
供应链上要注意两点：第一，这个型号已停产，F7133是它的后续版本，同槽同功能，但换之前必须确认现场系统的固件版本是否兼容。第二，千万别买错系统——HIMatrix F3系列的机架插不进去，功能也完全不同。
应用场景与库存策略
HIQuad系统里的电源监视模块一旦坏了，整柜电源的健康状态就“失明”了——没有人知道当前冗余电源是否已经有一路离线。这种不确定性下，你敢不敢让机组继续运行？
典型场景与备货建议
- 炼化装置 – HIQuad SIS系统中央机架：F7131监视着给所有I/O卡和CPU供电的电源模块状态。一旦某一路PSU输出电压飘出±5%范围，它必须立即报给安全CPU，触发预设的故障响应。库存策略：每套HIQuad系统建议备1块同型号（或F7133）冷备件，不上架，每年做一次轮换测试。
- 海上平台 – 冗余电源配置：配电系统采用了双路冗余设计，F7131需要同时监视两路电源的健康信号并做表决输出。非它不可的原因是，只有F7131这个专用槽位的模块能接入TMR电源表决总线。库存策略：平台与陆地中心库房各存1块，调货响应时间不超过24小时。
- 老系统延寿 – 生命周期末期管理：F7131已停产，后续型号F7133虽然向下兼容，但固件可能有差异。库存策略：盘点现场在用数量，按“未来5年运行+每年1%-2%预估失效率”计算最后一批采购量。F7133可替代但需提前做离线测试。
真实案例（讲故事）
背景：华东某大型炼化一体化项目，中央控制室HIQuad SIS系统已稳定运行8年，中央机架内插着一块电源监视模块。
危机：一个大修后重新上电的早晨，操作站报“PSU Voter Fault”，中央机架前面板的红色LED常亮。仪表工程师查看诊断信息，怀疑是内部电源监测回路老化导致误判。但隐患在于：如果是真的坏了，系统就失去了对双路冗余电源的健康监视能力；如果只是误报，却可能引发后续不必要的联锁触发。库房没有备件，现场很被动。
紧急调货：紧急联系了国内几家备件商，反馈停产已久，市面货很少，需要从国外调货，周期4-6周。最后从一家有库存的渠道调到了一块同型号拆机件，3天到货换上，问题消除。
库存策略反思：这个事件后，他们将（及其替代型号F7133）列入了“关键安全备件”清单，每套HIQuad系统中央机架对应备1块，并且明确了作为替代型号的验收测试流程。
