描述
产品详情
· 型号：F7126
· 品牌：HIMA（德国黑马）
· 系列：HIMA H41q / H51q HIQuad X 安全仪表系统

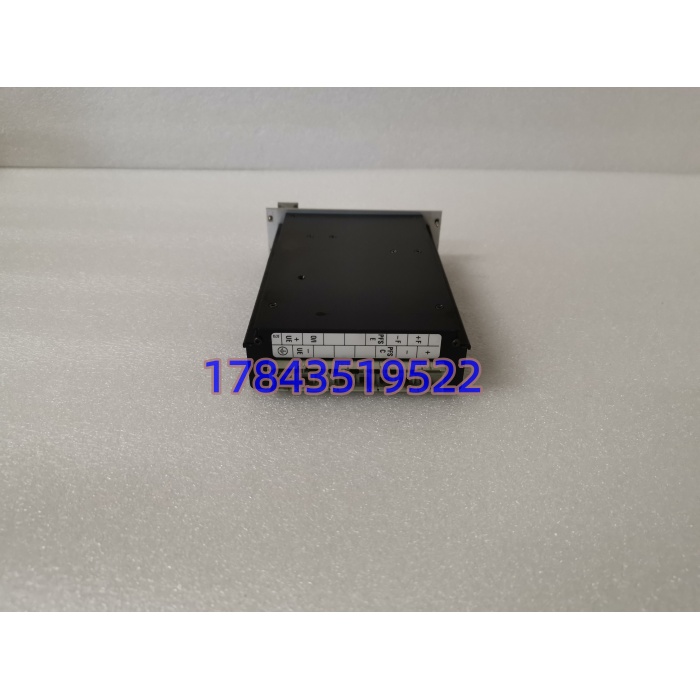

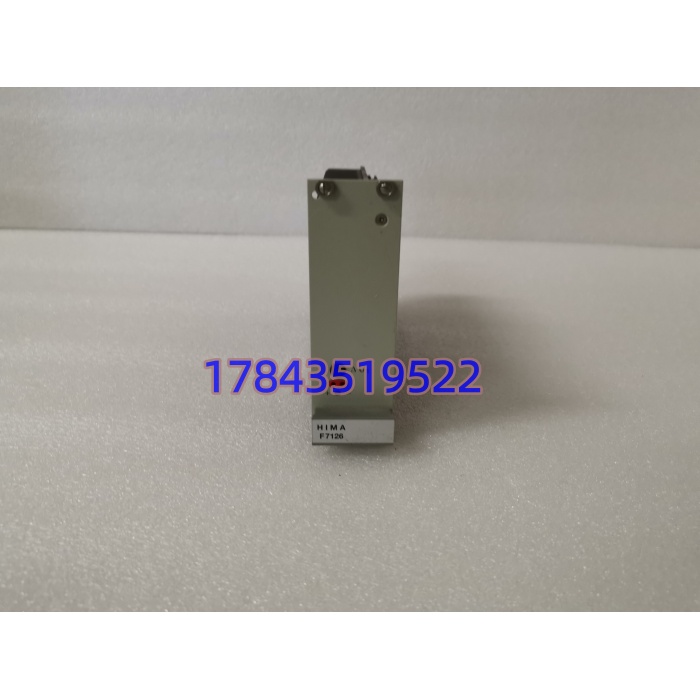

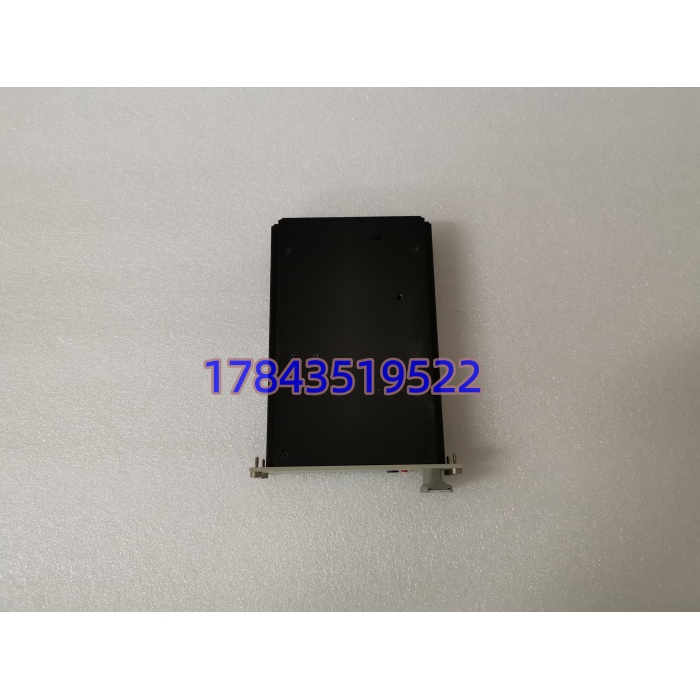

HIMA-F7126
规格参数
重要说明： 以下参数以“24V DC输入、5V DC输出”电源模块版本为准。如果你手上的标签描述不同（如I/O模块、中央模块），请以实物为准，本文档不适用于那些版本。
| 参数项 | 技术规格 |
|---|---|
| 制造商 | HIMA Paul Hildebrandt GmbH + Co KG |
| 产品类型 | 机架插拔式电源模块 |
| 输入电压 | 24 V DC（-15%至+20%） |
| 输出电压 | 5 V DC ±0.5V（工厂预设约5.4V） |
| 最大输出电流 | 10 A |
| 限流保护 | 约13 A |
| 过压保护 | 6.5 V ±0.5V |
| 效率 | ≥77%（满载） |
| 冗余支持 | 支持N+1并联热备份，切换延迟<10ms，均流偏差<5% |
| 工作温度 | -20°C 至 +60°C |
| 防护等级 | IP20（控制柜内安装） |
| 安全认证 | 适用于SIL 3（IEC 61508）系统环境，具体认证级别取决于所安装的机架整体认证 |
HIMA-F7126
产品介绍
HIMA的安全系统，设计哲学是“故障安全”——任何时候出了问题，系统要往安全侧倒。但问题是，如果供电本身先挂了，所有安全逻辑就是空中楼阁。F7126就在这干活。
现场实测发现，这卡最典型的失效模式是电解电容老化导致输出电压纹波超标，CPU频繁复位，联锁系统抽风报警但实际没故障。另一个坑是——这型号市面上描述太乱。有说是I/O模块的，有说是中央模块的，甚至还有说是CPU的。同一个F7126，在不同卖家那里可能卖的是完全不同的东西。 采购的时候，拿到实物照片和标签信息之前，别下单。
从备件角度，H41q/H51q系统已进入生命周期晚期，F7126早已不是原厂常规供货主力。停产备件要么靠库存现货，要么靠拆机翻新，原厂新品交期极长。请把它列入A类关键备件清单，HIMA安全系统断电的后果，不需要我提醒你。
应用场景与库存策略
2019年某炼化厂，H51q系统跑得好好的，F7126电源模块电容老化，输出纹波飙升，CPU频繁“假死”。厂里没备件，采购说原厂要20周，工厂只能带病硬扛，随时面临非计划停车。
- 场景：炼化厂ESD（紧急停车）系统的中央机架供电。 这类系统SIL 3等级认证，第三方电源模块根本不允许插进去，系统自检直接报错不让启动。库存策略： 每2套系统配1块冷备件。如果是孤岛运行的装置（比如偏远天然气处理站），建议配2块——1块上机待用，1块封存备用。
- 场景：H41q/H51q机柜的冗余电源配置。 两条24V输入走不同回路，两块F7126做N+1并联热备，单块故障时系统不停机。库存策略： 在线的N块+库房的1块。注意： 做冗余并联时，两块模块的出厂电压预设值偏差不能超过0.025V，否则均流失效。
- 场景：老旧HIMA系统延寿改造。 原机柜不动，只换老化的和配套的总线耦合器，延长系统寿命5-8年。库存策略： 买之前跟供应商确认硬件版本号（E-level） 是否与现场匹配。不同版本之间可能不兼容。
真实案例（讲故事）：
去年秋天，西北某油田联合站的H51q系统突发通讯中断，所有远程I/O站数据丢失，联锁系统进入“盲操”状态。现场怀疑是B9361总线耦合器坏了，但库房没有备件。业主急得团团转——一旦发生火灾或泄漏，系统根本执行不了关断。
我们的货连夜专车从西安送到现场，凌晨两点到的。仪表主任带着人在机柜间蹲着，拆下来发现B9361背板引脚有明显烧蚀痕迹——长期接触不良导致过热。换了新模块，重新拨码设地址，上电，总线指示灯从红变绿，数据刷新了。顺手把老化的也预防性换了。
厂长后来说了一句话，我记得很清楚：“你们送来的不是模块，是救命稻草。 要是再停一天，上游井口都得关。”这事的教训：老旧安全系统的电源和总线卡，不要等坏了才补货。 它们的寿命是有数的，定期轮换比紧急救火便宜一万倍。
