描述
产品详情

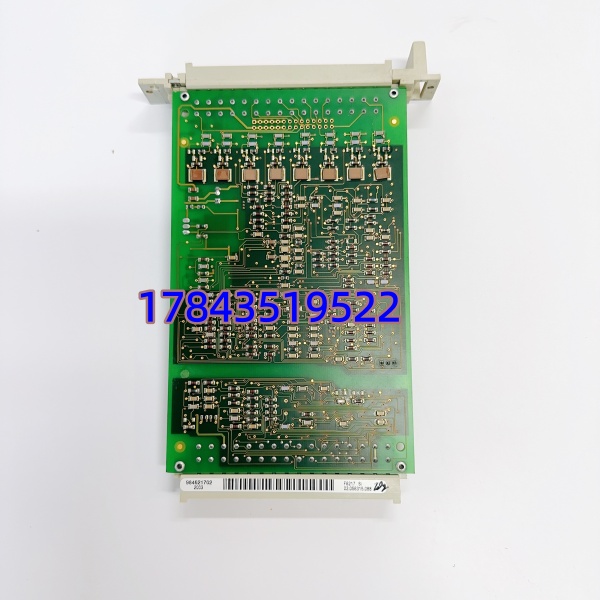

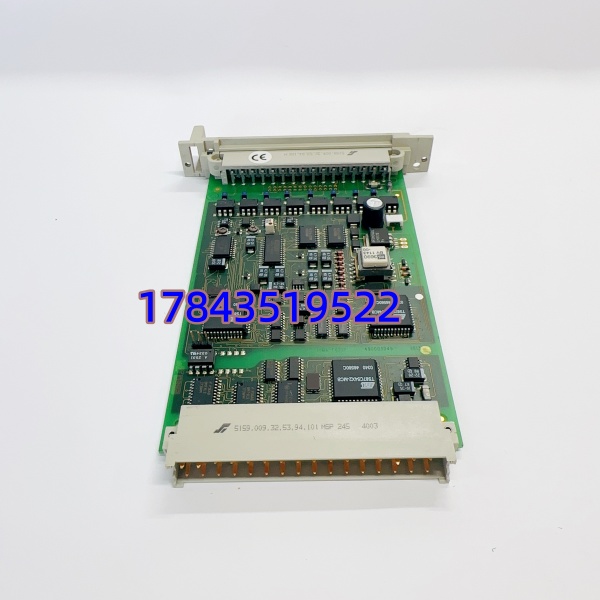

· 型号：F6217（984621702）
· 品牌：HIMA
· 系列：HIQuad / H41q-H51q — Safe Digital Input (DI) Module
规格参数
- 产品型号：F6217
- HIMA 物料号：984621702（部分标签印 98462 1702）
- 适用机架：H41q（4槽）/ H51q（5槽）HIQuad 安全系统主机架或扩展机架
- 通道数：32 路离散输入，分 2×16 组（Group A/B），各组独立现场电源回线
- 输入特性：负逻辑——现场开关闭合使信号线接 0V(24V DC 电源负极)=ON；断开=OFF（即 PNP 传感器不适配，需用 NPN/干接点）
- 现场供电电压：典型 24 V DC（允许 18–30 V DC）
- 每通道输入电流：典型 2.8 mA @ 24V（依 Rev. 有 ±0.5mA 公差）
- 输入滤波/响应时间：可组态 ~2 ms / 5 ms / 20 ms，典型出厂 5 ms
- 线路诊断：支持断线(Wire Break)及部分版本短路检测（需使能在 ELOP/SILworX 中开启）
- 隔离：现场侧 ↔ 背板 ↔ 系统侧 光电隔离 ≥ 500 V（测试耐压 1 kV AC/1 min，以手册为准）
- 状态指示：前面板 LED — MODULE OK、每 16 通道组 TEST/ERR 指示、各通道有 RUN/Signal LED（依 Rev. 简化或全显）
- 与 CPU 通信：通过 HIMA 背板总线，由 F8650X/F8650 周期性扫描
- 配套端子：需配 HIMA 专用 Terminal Block Assembly（如 F8628 系列或老式 Schneid/Phoenix 兼容 TA），带测试插孔
- 功耗（典型）：≤ 3 W（含全部通道 ON）
- 安装：插入 HIQuad 机架 DI 指定槽位，支持热插拔（带电更换时不影响邻槽及安全逻辑，建议确认冗余配置）
- 工作温度：0 ℃ ～ +60 ℃
- 存储温度：-25 ℃ ～ +70 ℃
- 湿度：5 % ～ 95 % RH（非凝露）
- 防护等级：IP20（柜内）
- MTBF：> 100,000 h（HIMA 认证数据）
- 认证：IEC 61508 SIL 3、EN 50156、FM / CSA（依批次）
- 工程工具：ELOP（HIQuad 时代）/ SILworX（部分新版兼容查看）
产品介绍
F6217 是 HIMA HIQuad ESD/FGS 系统里最常用的一块 32 点安全数字量输入卡，现场接 24V DC 负逻辑——也就是按钮/限位开关/ESD 按钮闭合时把信号线短接到 0V(电源负极)才被识别为”1″，这与西门子/AB PLC 常用的 PNP 正逻辑恰好相反，接错永远读不到信号。每块 F6217 带线路断线检测（需软件使能），电缆断线能在 SOE 里报”Wire Break”而不影响安全状态，这点对联锁回路诊断很有用。
有一点老现场人都踩过坑：F6217 必须用外供 24V DC 现场电源（A1+/A2- 端子引入），模块本身不给现场供电。若现场传感器是 PNP 三线制（输出高电平），需加中间继电器转成干接点再进 F6217，或直接选 HIMA 正逻辑 DI 型号（较少见）。换件直接拔旧插新，CPU 自动重装载 I/O 组态，不停机换是设计允许的——但建议先确认邻槽模块 RUN OK。
应用场景与行业案例
痛点切入
大修后某 ESD 按钮拍下 DCS 无联锁动作——量现场 0V 侧到 DI 端子有 24V（说明按钮没闭合到 0V 而是悬空或误接 +24V），查是接线队按 PNP 习惯把按钮公共端接 +24V。 读不到。这种”信号不进”不是模块坏，但延误开车。模块真正故障多表现为单组 16 点全丢（组内公共电源丢失或通道驱动 IC 老化）。
典型场景
- 炼化装置 ESD 按钮/联锁液位开关注入 — 常闭/常开接点闭合到 0V 进 ，SIL 3 表决架构（1oo2 / 2oo3）
- 海上平台火气系统(F&G) 手动呼叫点/气体探测器故障接点 — NAMUR 型探头经安全栅转干接点进 ，断线检测确保探测器回路完好
- 大型压缩机组跳闸电磁阀反馈位 — 阀位限位开关(SS 或 Proximity) → → F8650X 做跳闸证实及 SOE 记录
- 电厂汽机 ETS 跳闸指令返回确认 — 各 AST 电磁阀位置反馈汇集至 ，与主保护 CPU 交叉校验
真实案例
某沿海炼厂加氢裂化装置，H41q ESD 配双 做 ESD 按钮及联锁液位采集。运行第 9 年 B 系 #3 DI 槽 Group B(Ch17-32) LED 全灭但 MODULE OK 亮——重启暂恢复。趁窗口热拔旧板插新 （同 984621702），插回确认 TEST LED 闪烁正常、通道状态与上位一致。热工说：”HIMA DI 卡很少坏，一坏通常是一组公共电源端子松或驱动 IC 老化——柜里留块备着，比等两周德国货强。”
