描述
产品详情

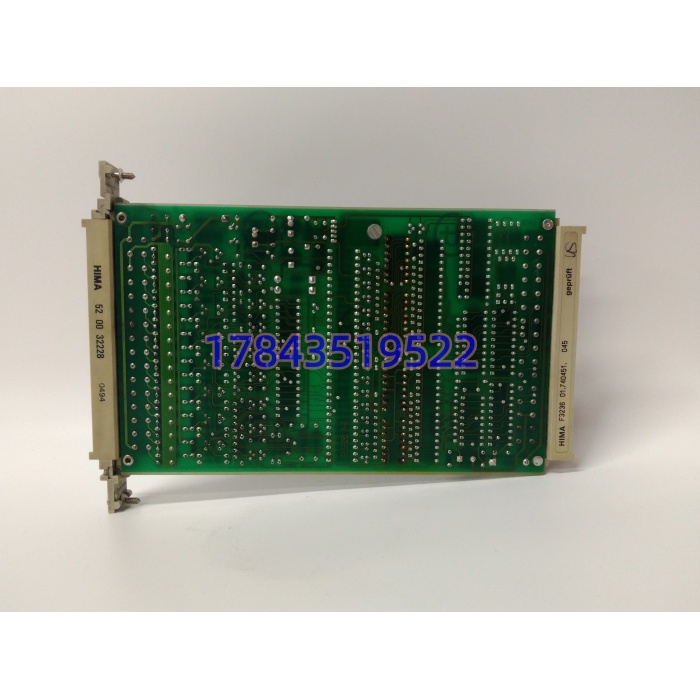

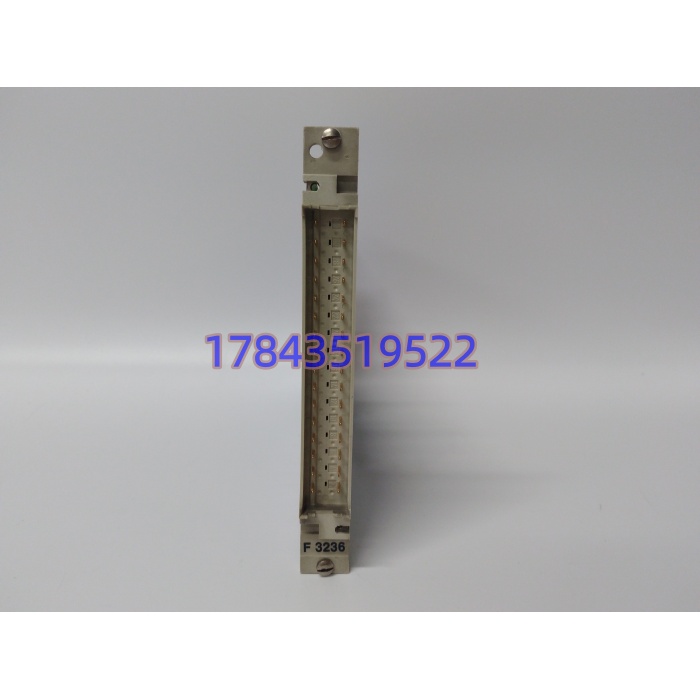

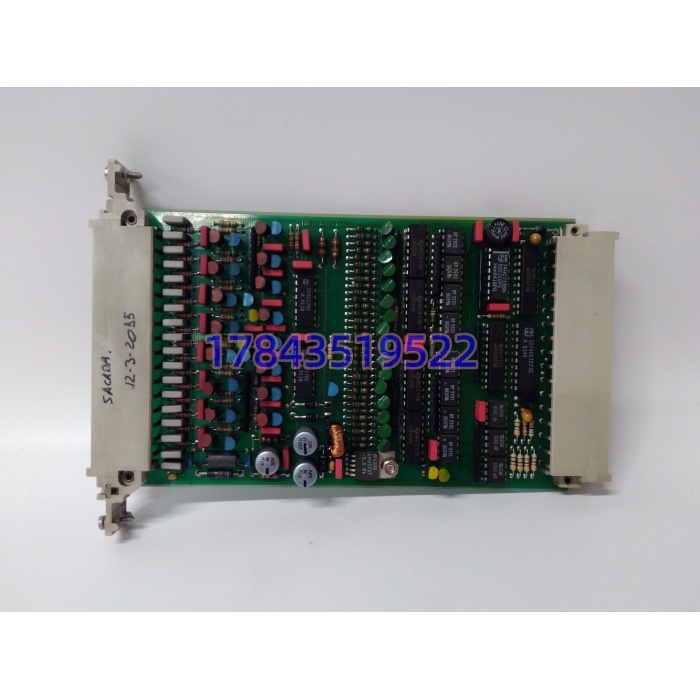

· 型号：F3236（984323602）
· 品牌：HIMA
· 系列：HIMatrix F3 / HIMax / HIQuad 安全数字输入模块
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | SIS 安全数字输入（F-DI） | 配 F8650X/F8651X CPU 与 H41q/H51q/HIMax 机架 |
| 订货号 | 984323602（物料 35013600） | 采购单写 F3236 或 984323602 均可，后者防错 |
| 通道数 | 16 路独立，分 2 组各 8 ch 共享 COM | 同组通道共参考，配线注意 |
| 输入类型 | 24 V DC 机械触点（Logic1 ≥18 V，Logic0 ≤5 V）/ 6 mA NAMUR 电流型（湿接点） | 需原厂 Z7116 端子插头或 F3992 端子块配套 |
| 输入电流 | 约 4–6 mA @ 24 V（每通道） | 16 ch 合计 ≈96 mA，现场 24 V 源建议 ≥0.3 A/模块 |
| 响应时间 | 典型 8 ms（可组态滤波），扫描周期 20 ms | 急停回路够用，别拿去替高速计数 |
| 安全架构 | 双 Intel 386EX 32 位 25 MHz 同步运行（实程序+反程序）+ 硬件比较器 | QMR 思想，单 CPU 故障导向安全 |
| 诊断覆盖 | 断线/对 24 V 短路/对地短路/串扰/滤波电容失效，存 500 条日志 | 诊断覆盖率 >99% |
| 安全认证 | IEC 61508 SIL 3、IEC 61511 SIL 3、TÜV AK6、PL e/Cat.4、ATEX 柜内 | 非单体 SIL 证书，系统级核算 |
| 供电 | 背板 5 V DC 120 mA；现场侧 24 V DC 200 mA（外供） | 背板与现场侧隔离 |
| 隔离 | 光耦隔离，通道-通道/通道-背板 ≥250 V | |
| 通信 | 经机架 I/O 总线进 CPU；模块本体无独立 PROFIBUS 口（系统层走 F8627X/F8650X） | 渠道页标”支持 Modbus TCP”指系统层非模块直出 |
| 安装 | 4 TE 欧洲卡宽，导轨/机架槽位，IP20 柜内 | 不户外直装 |
| 环境 | -20～+60 ℃ 工作，-40～+85 ℃ 存储，5–95% RH 无凝露 | |
| 尺寸/重量 | 约 20×130×30 mm / 0.15 kg（卡体） | 含端子块另计 |
| 生命周期 | HIMA 官方仍在产（非停产件） | SMART 平台迁移可评估 F7136，但 F3236 未 EOL |
产品介绍
从维护者视角切：SIS 机柜里最不能被当成”普通 16 点 DI”糊弄过去的，就是这块 F3236。现场实测发现，某海上平台 ESD 柜夜里急停回路报”通道 7 断线诊断”，操作工按急停试验灯正常，查下来是 F3236 上 Z7116 端子插头后背针氧化导致 6 mA 回路跌到 3 mA，模块诊断比人先发现问题——这就是 SIL 3 卡和通用 DI 的本质差：通用卡断线它不管，F3236 断线自己先躺平进安全态。严格来说它只在 HIMax/HIQuad 机架背板协议下工作，拿它插到普通 24 V 远程 IO 站里灯都不亮，双 386EX 架构和”实程序+反程序”比对是 HIMA 私有总线绑定的。
这块卡在备件账上归 A 类没商量——ESD 系统里丢一个 DI 通道，可能就是某台火炬阀回讯看不见，联锁逻辑暗藏盲区。但备法有讲究： 目前 HIMA 未停产，原厂渠道交期参考 4–8 周（安全卡排产优于老 DCS 板），国内贸易商现货多 New Surplus 或拆机测试件。建议按”同机架同固件家族 1:1 槽位冷备”，不按全厂散备 5 块——因为 H41q 固件 <V6.2、H51q <V7.0 的旧系统换上新批次 可能报 CPU 不认，必须核对控制器固件下限。 TCO 上单卡几千欧，但陪它一起备的 Z7116 端子插头和屏蔽电缆往往被漏掉，换卡不换端子块等于留旧病根。
应用场景与库存策略
SIS 输入卡故障不会像轴振探头那样秒跳机，但会让”急停按了 DCS 知道、ESD 不知道”——这种隐性失效在审厂时一查一个准。 原厂未停产，但老项目（H41q/H51q 早期）对新批次卡的固件兼容有门槛，拆机件市场反而比新件更”适配老线”，这是它和前面 GE/ABB 停产件不同的地方。
- 石化 ESD 紧急关断：急停按钮+火炬阀回讯+火焰探测器 → 非它不可（SIL 3 回路绑定 诊断）→ 每面 HIMax 机架按槽位数 1:1 冷备同批次，端子插头 Z7116 同步备 1:1。
- 油气平台 HIPPS：压力开关采集进 2oo4D → 机柜在振动环境，金手指氧化周期约 8–10 年 → 大修拆检 金手指+Z7116 针脚，旧卡回厂做通道自诊断测试再入备件库。
- 电厂汽机 BCS/ETS：主汽门位置、润滑油压力开关 → 老 H51q 系统固件 V7.0 以下 → 备件必须锁”适配 V7.0 的老批次 “，新批次买回来要先在测试机架刷兼容固件再上线。
- 多装置共用备件池：全厂统一 984323602 一个物料码，但按”H41q 组 / H51q 组 / HIMax 组”分三桶，别混备——固件门槛比型号本身更致命。
- 迁移改造：系统升 HIMA SMART 平台 → 不兼容，需评估 F7136（支持 PROFIsafe），整柜迁移才动，单点坏继续用 替。
真实案例：渤海某 FPSO 上 ESD 柜 H51q 系统，夜班压力开关 PSHH-211 动作但 ESD 逻辑没触发，值长查 DCS 有信号、ESD 无报警。仪表班拔 发现通道 11 状态 LED 常暗，模块自诊断存了”对 24 V 短路”日志——现场接线端子被防爆胶泥渗油碳化，24 V 和信号短接。备件柜里那块是渠道标” 通用”的新批次（固件 V8.2），插上 H51q V7.0 CPU 不认，机架报”unknown I/O module”；后来从同平台另一 FPSO 借一块老批次（V7.1）跨船闪送，2 小时恢复。事后该设施把 备件台账加了两列：”适配控制器固件下限”和”配套 Z7116 插头序列”，按 8 周交期倒推重订货点，不再只锁型号。
