描述
产品详情

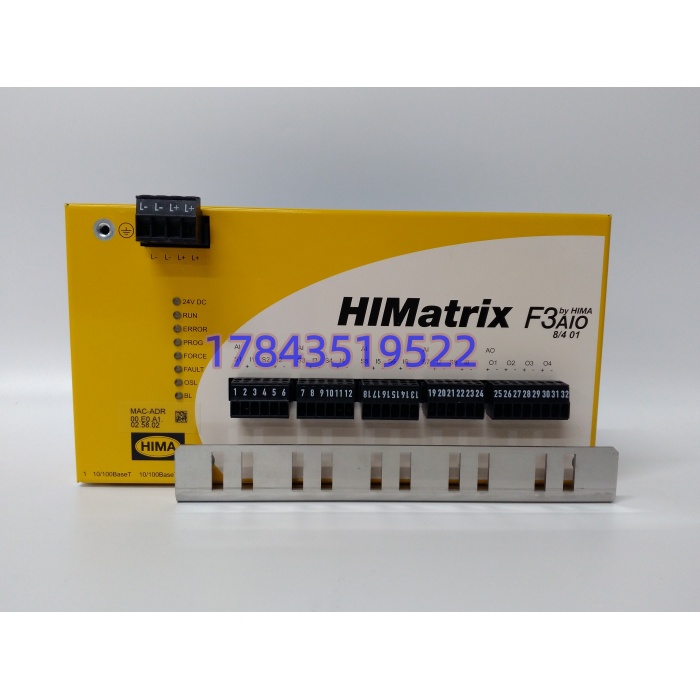

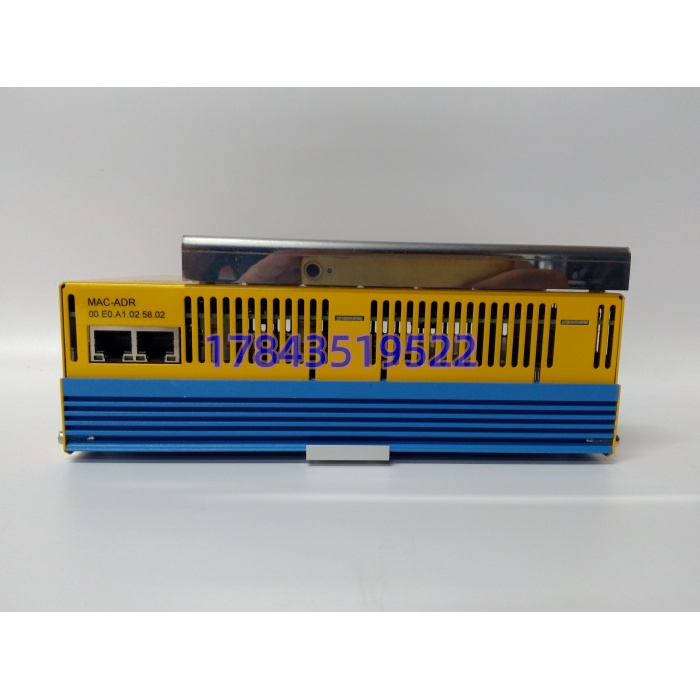

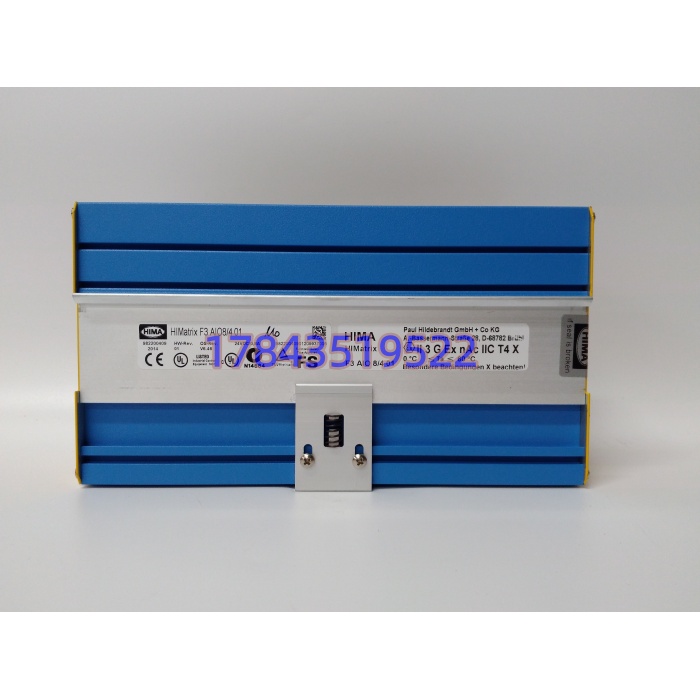

· 型号：F3 AIO 84 01（982200409）
· 品牌：HIMA
· 系列：HIMatrix F3（安全远程 I/O，配 F35/F60/F80 控制器或独立 RIO 站）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 通道配置 | 8 路 AI + 4 路 AO |
| AI 信号 | 4-20mA（2线/4线）、0-20mA、0-10V、±10V，软件组态 |
| AO 信号 | 4-20mA（有源，负载 ≤500Ω）、0-10V |
| 分辨率 | 16 bit ADC / DAC |
| 精度 | ±0.1% FS（23℃±5℃），采集周期 ≤50ms |
| 安全等级 | SIL 3（IEC 61508-2/3）、AK 6、PL e、IEC 61511 适用 |
| 诊断覆盖 | >99%（AI 断线<4mA 检、AO 短路/开路检、内部 ADC/DAC 自检） |
| 故障行为 | 进 Fail-Safe 状态，AO 强制回落安全值（通常 3.8mA 或组态值） |
| 隔离 | 通道-系统、通道间 500Vrms（部分渠道标 250Vrms，以原厂手册为准） |
| 通信 | SafeEthernet（HIMA 安全以太网），接 F3 控制器或 RIO 耦合器 |
| 供电 | 24VDC 背板（典型 5W，最大 7W），外部 24V 给 2 线制变送器馈电 |
| 接口 | 前端 40 针连接器（配 HIMA 前接线板） |
| 环境 | -20~+60℃ 运行，-40~+85℃ 存储，5-95%RH 无凝露，IP20 |
| 安装 | 35mm DIN 导轨，F3 机架或独立外壳 |
| 认证 | TÜV、ATEX/IECEx Zone 2、UL、CE |
| 生命周期 | 渠道普遍标”制造商停产”，新件靠库存流转，无原厂重排 |
产品介绍
（B 技术定位切入）F3 AIO 8/4 01 在 HIMA 安全栈里卡的位置很特别：它不像 F3 DIO 88 01 那样只管开关量联锁，也不像专用 SOE 卡只收脉冲，它是唯一把”模拟量”也拉到 SIL 3 级的 F3 远程卡。现场实测发现，在反应器温度三取二、压缩机排出压力 HIPPS 回路里，用普通 PLC AO 卡给调节阀发指令，SIL 论证时评审会挑”模拟输出非安全相关”；换 F3 AIO 8/4 01 后，AO 通道自带 DAC 读回校验和短路诊断，FSoS（Fail-Safe on Sensor/Signal）动作有 FMEDA 报告背书，SIL 3 回路闭合。严格来说它只在 SILworX 工程里和 F3-CPU 或 F35 控制器组态时才跑满安全功能，单独插机架不烧 PROM 也能亮灯但安全属性不生效。
从 TCO 看，这张卡和前几轮 GE Mark V 板逻辑不同：Mark V 板坏是”控制链断”，F3 AIO 坏是”安全链断”——ESD 系统可能因此整体旁通或降级运行，HAZOP 审查直接开不符合项。原厂停产后渠道现货常报 1.5万-3万人民币（看是否带原厂 FMEDA 包），但一次 ESD 回路因 AIO 故障被监管叫停开车，损失是板子价的上百倍。属于”Last-time-buy 已过、按 SIS 回路数战略囤”的 A 类件。某个乙烯项目碰过：急冷水塔液位 ESD 回路里一块 F3 AIO 8/4 01 的 AO 通道 DAC 单调性失效，阀门指令 50% 实际输出饱和，HIPPS 联锁测试时发现不动作，开车推迟 11 小时，折合约 70 万。之后他们按”每 SIS 机柜×1 + 公共池 2″备冷备。
应用场景与库存策略
安全模拟模块失效最阴险：不报 ERR 全灭，而是 AO 悄悄锁在 3.8mA 让阀全关，或 AI 断线检测误动把压缩机拍停——两种都够写进 PS 安全报告。
- 石油化工｜反应器温度三取二、HIPPS 压力联锁 → 模拟量必须 SIL 3，无平替 → 建议每 SIS 机柜备 1 件冷备，随柜存放；TMR 架构按”运行槽位×1.1″备。
- 油气长输｜压气站防喘振 ESD 模拟给定 → AO 给防喘阀定位器 → 建议供应商（长欣/AX 类）代管 1 件+自有 1 件，签 48h 响应。
- 海上平台｜火焰气检测+紧急切断阀模拟驱动 → 补货靠补给船 → 安全库存按平台 SIS 站数×1.2，另新加坡仓寄售。
- 存量 HIMatrix F30 老站 → 严格来说 F3 AIO 8/4 01 兼容 F30/F35 背板，但老 F30 固件可能不认 SafeEthernet 新诊断对象，采购前让集成商出兼容矩阵。
- 迁 HIMax 平台场景 → HIMax 用 AIO 模块（如 F620 AIO 系）物理不兼容 F3 背板，迁移是整机级，单换 F3 AIO 不可能，以原厂 BOM 为准。
真实案例：2024 年沿江某苯乙烯装置，SIS 机柜第 3 槽 F3 AIO 84 01（982200409）AI 第 5 通道断线诊断误触发（前端 40 针连接器第 17 脚氧化），反应器温度三取二变二取二，系统自动旁通该点转”维护模式”，但 HAZOP 规定旁通超 4 小时需人工驻守。库里按”DIO 才容易坏”只备了 F3 DIO 88 01，没备 AIO。从深圳长欣调原装带 FMEDA 包件 26 小时到，但已因旁通超时叫工艺降负荷运行 8 小时，折合约 46 万。事后该厂把 F3 AIO 8/4 01 按”SIS 槽位×1″建 A 类编码，并规定大修必做”AI 通流+AO 读回校验+SafeEthernet 诊断帧抓包”。
