产品详情

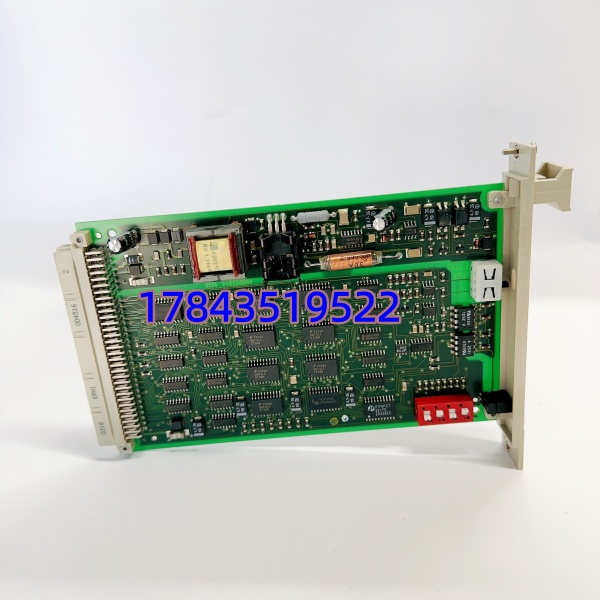

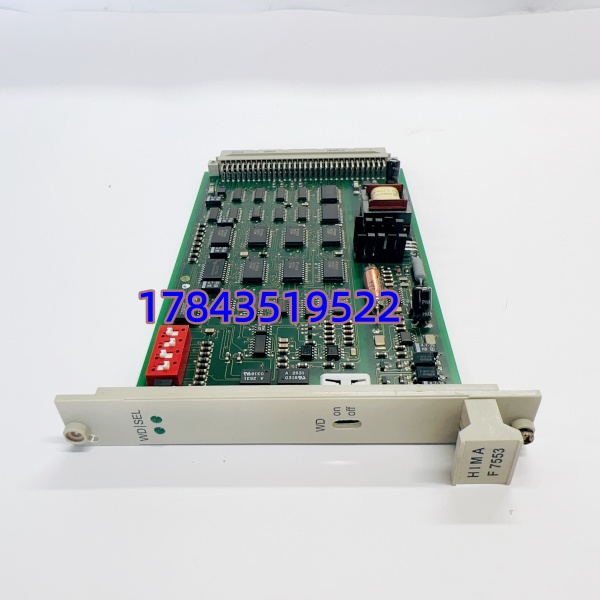

· 型号：F 7553（完整件号参照 984755302 / 9847553-02）
· 品牌：HIMA
· 系列：HIMax / H41q(H51q) Safety PLC — Communication / Bus Coupler Module for Backplane
规格参数
- HIMA 型号：F 7553
- 订货号(Order Code)：984755302（部分文档标 9847553-02，等价）
- 适用系统：HIMA HIMax (F-PLC)、H41q、H51q、F-2 系列（依固件版本，早期 H30/H40 用 F753x 系列不通用）
- 模块类别：通信耦合模块 / Profibus DP Interface（常见应用：HIMA ESD 作为 DP-Slave 连 Triconex/ICS Triplex/DeltaV/Foxboro DCS ESD-link；或做 HIMA 机架间 S-Bus/E-Loop 耦合）
- 背板供电：由 HIMA 机架背板提供 5 VDC（典型功耗 2.5–5 W，依通信负载）
- 现场总线接口：1× Profibus DP RS-485（D-Sub 9-pin female，Pin A/B/GND 按 IEC 61158-2），部分版本可选光纤 ST
- 波特率：9.6 kbps – 12 Mbps 自适应（建议现场 ≤1.5Mbps if >100m 或加中继）
- DP 功能等级：DP-V0 / DP-V1（Slave 模式为主，部分固件支持 Master），支持 GSD 文件导入上位 DCS
- 诊断：前面板 LED — PWR（绿）、RUN（绿）、COM（黄闪）、ERR/FAULT（红）；可通过 ELOP 软件读详细诊断码
- 安全认证：IEC 61508 SIL 3 / EN ISO 13849 PL e / AK6（模块本身非安全逻辑求解器，但承载安全相关数据通信用，需系统整体认证）
- 冗余支持：可配双 F7553 做通信冗余（依系统组态，需 DCS 侧也支持冗余 DP-Slave）
- 热插拔：支持（带电更换时建议确认冗余侧正常再拔，DCS ESD-link 可能短暂通信中断）
- 组态工具：HIMA ELOP / SILworX (Workbench) — 需分配 DP 从站地址、I/O 映像长度、Watchdog Time
- 工作温度：0℃ ～ +60℃（工业级）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无凝露）
- 安装方式：HIMA HIMax / H4x 机架标准槽位（与 F-I/O 卡同槽宽，通常放 CPU 旁指定通信槽）
- 尺寸（模块本体）：约 100×25×130 mm（H×W×D），1 TE slot width
- 净重：约 0.15–0.20 kg
- 认证标识：CE、TÜV、cULus（依具体 COC）
- 配套电缆/GSD：需第三方 DCS GSD 文件（HIMA 官网下载对应 F7553 GSD）
产品介绍
F 7553（984755302）是 HIMA HIMax / H41q 安全 PLC 机架里的通信耦合模块——简单说就是把 HIMA 安全逻辑求解器的过程数据（ESD 跳闸状态、模拟量 AI 值、诊断字）映射成 Profibus DP 报文交给 DCS/ESD 上位网络，同时把 DCS 来的复位/旁路命令写回 HIMA 内存。它不做安全逻辑运算（那是 CPU 如 F8650x 干的事），只管”对外说话”。
有一点要注意：F 7553 不是 HIMA 以太网模块（那是 F 8621A / F 8627 等），别买错。老 H30/H40 系统用 F753x 系列（如 F7533），物理插槽兼容但固件不同——HIMax 机架通常不接受老 F753x，插上报”Module Type Mismatch”。换件时 DP 地址（通常通过模块上方 DIP 或 ELOP 软件设）和 GSD 文件版本要与 DCS 侧一致，否则 DCS 报”Slave Configuration Error”。
应用场景与行业案例
痛点切入
我遇过炼厂加氢装置 HIMA ESD 作为 DP-Slave 连 DeltaV DCS，偶发”DP Slave Missing”——查为 F7553 DB9 口 A/B 线序反（A=Pin 3, B=Pin 8 做反成 B=3 A=8）加终端电阻未 ON。F7553 COM LED 不闪说明物理层没通。纠正线序+终端电阻后 OK。这类故障 90% 是接线/GSD 版本不是模块坏。
典型场景
- 炼化/油气 ESD 系统——HIMA HIMax 通过 F7553 Profibus DP-Slave 上联 Foxboro/DeltaV/Experion ESD-link，非它不可因需 SIL3 认证链路及 HIMA GSD 支持。
- 化工 Batch 安全联锁——HIMA 做机组保护(压缩机/泵)，F7553 将 Trip Status / Reset Cmd 映射给 DCS 做 SOE 记录。
- 电厂辅机 ESD——与 ABB Procontrol / Siemens PCS7 通过 DP-V1 读 HIMA 诊断字（模块故障、通道旁路状态）。
- HIMA 多机架扩展——两台 HIMax 机架间用 + S-Bus/E-Loop 光纤或 RS-485 耦合（部分项目用法，需确认固件支持）。
真实案例
南方某 LNG 接收站，DCS 报 HIMA ESD DP-Slave Offline。至机柜看 RUN 绿、ERR 灭但 COM 不闪——量 DB9 Pin3/Pin8 无差分电压，查为现场 DP 电缆被施工挖断。临时修复后通信恢复。趁停机窗口核对：原 已运行 11 年，乘机备一块测试过的 984755302 做冷备。半年后同装置另一槽 上电后 ERR 常红（内部 FPGA 配置 CRC 错），断电拔出→插备件→ELOP 在线下装原参数（DP Addr=7, Watchdog=500ms）→RUN 绿亮→DCS Link OK，全程 15 分钟未停安全逻辑(F8650x CPU 冗余)。老师傅说：”通信模块坏了不影响安全停机功能（CPU 独立），但 DCS 看不见状态——有备件省大事。”
