描述
产品详情

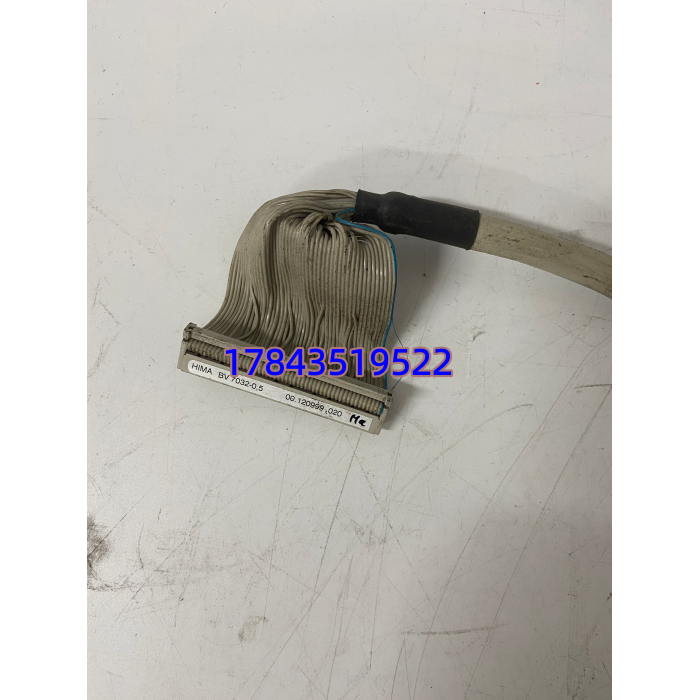

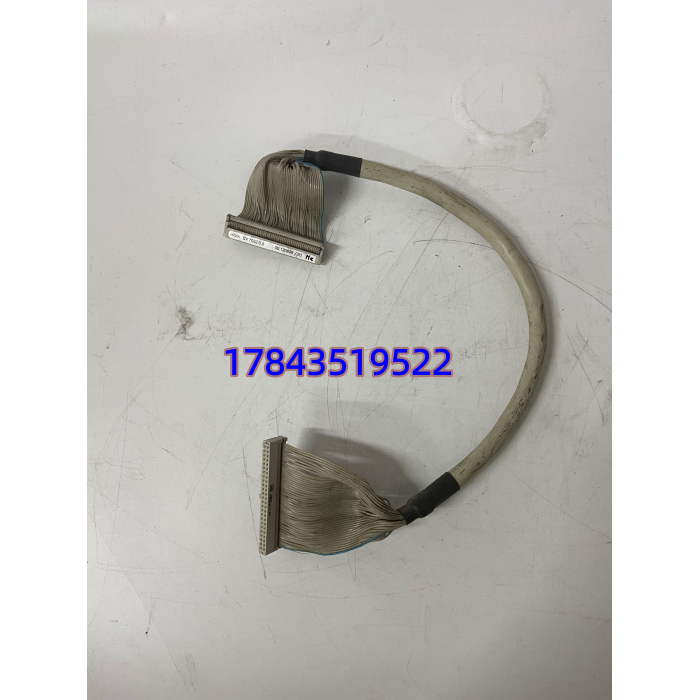

· 型号：BV7032-0.5（HIMA 部件号，欧洲写法 BV7032-0,5）
· 品牌：HIMA（Paul Hildebrandt GmbH，德国）
· 系列：HIMatrix / Planar / H41q-H51q 安全系统互连附件（System Connecting Cable）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | HIMA BV7032-0.5 Flat Data Connecting Cable for HIMatrix / H51q I/O Rack |
| 制造商 | HIMA Paul Hildebrandt GmbH（德国） |
| 物料编号 | BV7032-0.5（欧版目录亦标 BV7032-0,5） |
| 适用系统 | HIMA HIMatrix F3x 系列、H41q / H51q / H85 安全 PLC 机架扩展互连 |
| 电缆类型 | 扁平多芯数据连接电缆（Flat Ribbon / System Bus Cable），带专用插头 |
| 标称长度 | 0.5 m（亦可选 1.0m/2.0m 等，型号后缀不同） |
| 导体 | 镀锡铜绞合导线，多芯平行排列 |
| 屏蔽 | 整体金属编织或铝箔屏蔽（依生产批次），抗 EMI 干扰 |
| 连接器形式 | HIMA 专用系统总线插头（匹配机架背板 I/O Bus 接口，如 F7553 所用接口类型） |
| 额定电压 | 典型 ≤60V DC（系统内信号/电源总线用途，非动力电缆） |
| 工作温度 | -20℃ ～ +60℃（柜内安装），存储 -40℃ ～ +85℃ |
| 弯曲半径 | 建议 ≥10×电缆厚度（扁平方向），避免过度弯折导致内部断线 |
| 认证/合规 | 设计用于 IEC 61508 SIL 3 系统环境；CE 标记；符合 EN 61010 低压设备基本要求 |
| 重量(约) | 0.08–0.12 kg（0.5m 规格） |
| 安装位置 | 主机架(Main Rack) ↔ I/O 扩展子架(Subrack) 背板互连，柜内短距 |
产品介绍
现场实测发现这根电缆最容易出的问题是”看不见的暗断”——某化工厂 HIMA H41q 扩展架偶尔报通信丢失，摇一摇电缆又恢复，最后拆下来发现扁平缆长期压在导轨边缘把中间两根芯压断了。它本身不是电子模块不会”烧”，寿命瓶颈在机械应力（弯折、挤压、插拔磨损），所以在空间紧凑的改造项目里我一般会提醒施工队留一点松弛量别绷直。
严格来说 BV7032-0.5 只适用于 HIMA 指定机架间的系统总线互连（主机架↔扩展架），不能当普通传感器电缆或 Profibus 线用——引脚定义和系统接地是 HIMA 私有。它的供应链价值很简单：单价不高但原厂有时要 4–8 周进口交期，而一旦扩展架通信中断你排查半天最后发现是这根缆，换货窗口可能等不起。按 ABC 分类属 C 类低值件，但因交期不可忽略建议随系统备件包少量囤。
应用场景与库存策略
安全系统扩展架通信中断的直接后果是部分 SIS 输入/输出点全丢——如果是 SIL 3 回路里的紧急切断阀反馈或现场急停 DI 挂在扩展架上，可能触发装置部分降负荷甚至联锁跳车。而大多数维护班组日常只备 F3xxx I/O 模块，完全忘了这根互连电缆也会坏。
- 炼化/油气 SIS 系统（HIMA HIMatrix F3x 或 H41q/H51q 机架扩展）—主机架与扩展 I/O 子架背板互连 → 非它不可因 HIMA 系统总线插头为专用定义，第三方扁平缆不兼容 → 建议每套含扩展架的系统备 1 根（同长度规格），最低库存 1 根冷备。
- 改扩建项目新增扩展机架—原设计只配了出厂自带的那根 → 追加机架时注意原长度是 0.5m 还是 1.0m（BV7032-1.0），买错长度可能不够或过度弯折 → 按实际机架间距选型，勿混用。
- 老线延寿（HIMA 老 Planar / ELOP II 系统）—部分老系统也用同形态互连缆 → 确认您的机架系列是否 F3x 兼容，老款插头机械锁定方向可能不同 → 核对原物照片或备件手册再下单。
- 防呆提示：.5 / BV7032-1.0 / BV7032-2.0 仅长度不同、插头相同，但混用过长缆在柜内盘绕会增加 EMC 风险，过短会拉扯接头——按机架实际间距定。
真实案例：华东某 LNG 接收站，HIMA H41q 带两个扩展子架，运行第七年某个夜班 DCS 报”Extension Rack #2 Comm Lost”。维护兄弟先查电源、清日志、重插模块 OK LED 都亮，二十分钟后又掉。我让他把原 .5 拆下换库存里那根冷备——从此再没出过。旧缆外观完好，放大镜看扁平处拐角有微裂纹，内部两根信号线阻抗已开路。事后他们修订 MRO 清单：凡 HIMA 带扩展架，入库时强制配一根对应长度的 BV7032-x.x 做 Buffer Stock，每年点检目视检查缆体有无压痕。
