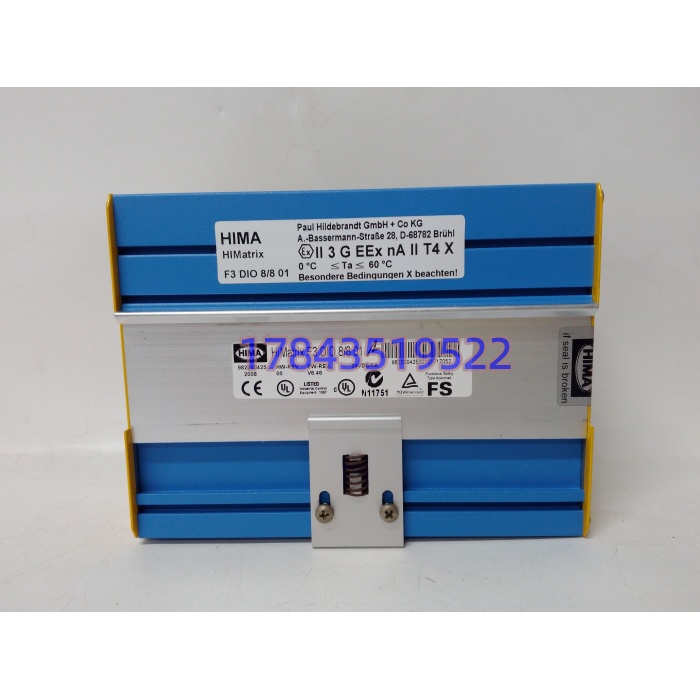

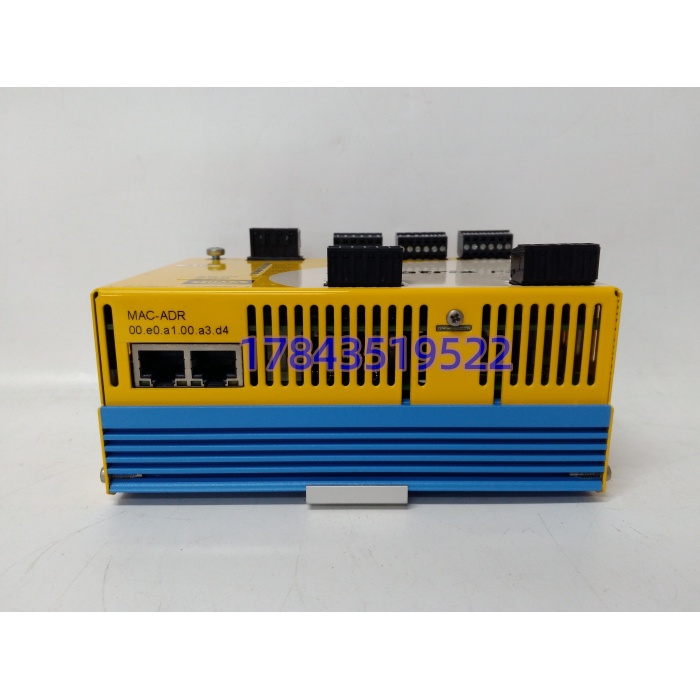

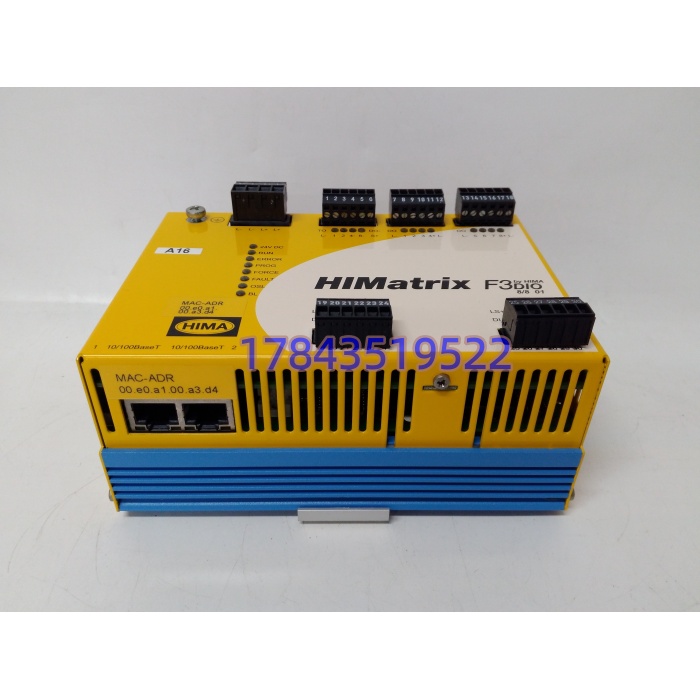

化工厂 BMS 夜班，点火许可回路里一只长明灯火焰继电器状态点变灰，F35 控制器报”F3-DIO-88-01 CH5 输入断线”——查下来不是现场限位问题，是模块通道输入侧 TVS 被附近 415 V 马达启动反击穿，安全状态进故障安全（FSoS）把对应输出闭锁，锅炉安全逻辑直接切到”不允许点火”。HIMA F3-DIO-88-01 982200425 就是 HIMatrix F3 远程 I/O 站里那块”安全末梢”：DIN 轨扣在 F3 基座（如 F3-AE-16 之类），前面 8 个 DI 接急停钮/限位/火焰继电器/压力开关（24 V DC 无源或有源），后面 8 个 DO 经安全电子开关拖电磁阀/接触器线圈（DO+/DO- 双线，非继电器触点），内部每通道独立诊断断线、短路、交叉短路、反接，任何异常走硬件 FSoS 不让危险输出；背板走 SafeEthernet 跟 F35/F60/HIMax 主站握等时安全帧，不是普通 Modbus TCP 能冒充。
跟普通 DI/DO 卡比，差异在”安全完整性”四个字：普通卡通道短路可能静默误动，F3-DIO-88-01 通道短路直接进故障安全态、控制器看得见错误字、SOE 能记；跟 HIMax 本地 I/O 比，它是远程站角色，可放距机柜 100 m 外的现场接线箱，省大量电缆。短板直说：HIMA F3 线已归”延续支持”，982200425 新件基本 New Surplus 清库；SafeEthernet 网段配置（节点号、VLAN、FSoS 时间）存在模块 EEPROM，换件不从原工程导参数，新模块上电走默认节点 1 跟原网撞车。MTBF 按 HIMA 老手册推算 >100,000 小时，但电子输出级带感性负载（电磁阀）不外加续流二极管会提前老化，现场老故障多在这。
关键技术规格
| 参数项 | 规格值（以 HIMA HIMatrix F3-DIO-88-01 / 982200425 手册为准） |
|---|---|
| 产品定位 | HIMatrix F3 安全数字量 I/O 远程模块 |
| 数字输入 | 8 路 24 V DC（18–30 V 范围），无源触点或有源 3 线，支持断线检测 |
| 数字输出 | 8 路 24 V DC 安全电子输出（DO+/DO-），非继电器，带短路/过载关断 |
| 单通道负载 | 典型 0.5 A（依版本），电磁阀/指示器级，不拖大功率接触器直驱需中间继电器 |
| 安全等级 | IEC 61508 SIL3 / IEC 61511 / ISO 13849 PL e（模块家族持证，系统 SIL 看整体） |
| 通信 | SafeEthernet（HIMA 安全以太网协议），双口可级联，非普通 TCP/IP |
| 诊断 | 通道断线/短路/交叉短路/反接/过载/内部自检，前面板 LED + 错误字回传 |
| 故障安全 | 任何诊断异常或通信超时 → 输出进入安全态（OFF 或定义态），FSoS 硬件执行 |
| 供电 | 24 V DC（-15%/+20%，约 20.4–28.8 V），最大功耗 <10 W |
| 配置存储 | 板载 EEPROM 存节点号/SafeEthernet 参数/IO 映射，需原工程或 HIMA 工具读写 |
| 安装 | DIN 导轨扣 F3 基座，金属壳约 90×30×25 mm 至 163×38×58 mm（依基座版本） |
| 工作温度 | 0~+60 ℃（多数资料），部分宽温标 -20~+60 ℃；-40~+85 ℃ 是存储不是运行 |
| 湿度 | 5–95 % RH 非冷凝 |
| 防护 | IP20 柜内 |
| 认证 | TÜV SIL3 / CE / UL / 部分批次 ATEX 关联安装 |
应用场景与行业案例
某 LNG 接收站 BMS 夜班，长明灯火焰继电器点变灰，F35 报 F3-DIO-88-01 CH5 输入断线，安全逻辑闭锁点火。仪表班到现场接线箱，模块 CH5 输入侧对地阻值飘到 40 kΩ（正常 >1 MΩ）——TVS 漏电。备件柜有同号 982200425 New Surplus（2021 年入 HIMA 原包装，上海仓转），断 F3 基座 24 V、拔旧模块（先拔 SafeEthernet 口避免带电拔网口打火）、新模块扣基座、用 HIMA 工程机从旧模块 EEPROM 导节点号=12、SafeEthernet VLAN=100、IO 映射原样写回、上电双网口绿闪、F35 扫到新站、CH5 回显火焰继电器状态，BMS 许可逻辑复原。安全工程师说：”这模块单买一万出头，但 LNG 点火许可闭锁两小时，船期延迟罚金比卡贵一百倍。”
- 海上平台火气 F&G：CH4/H2S 探头继电器状态、手动呼叫站、声光报警器回路由 F3-DIO-88-01 收发散，SafeEthernet 拉到平台远端接线箱，非它不可是因为 SIL3 闭环第三方普通 DI 卡进不来。
- 炼厂加热炉 BMS：长明灯火焰、主燃料阀限位、UV 探测器继电器经 8 DI 进 F35，8 DO 拖燃料截止电磁阀，宽温版扛炉区 0–60 ℃。
- 电厂燃油区 ESD：急停钮+油阀限位进安全 DI，ESD 输出拖泄压阀电磁阀，DO 电子关断比继电器黏连可靠。
- 化工聚合釜安全链：釜内压力开关、搅拌器急停、夹套温度高报开关量进 F3-DIO，输出切进料电磁阀，SIL3 审计过关。
- 老 SIS 改造过渡：原 H51q 老机架补 I/O 贵，用 HIMatrix F3 远程站挂 982200425 扩点，SafeEthernet 接 F35 不换主控制器。
