描述
产品详情

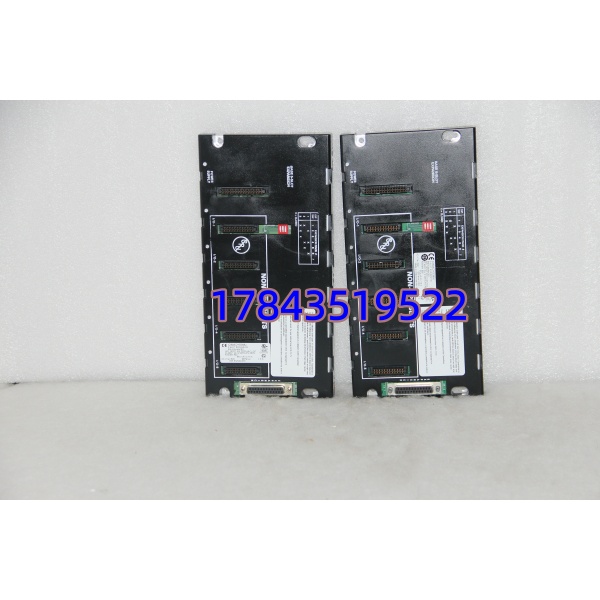

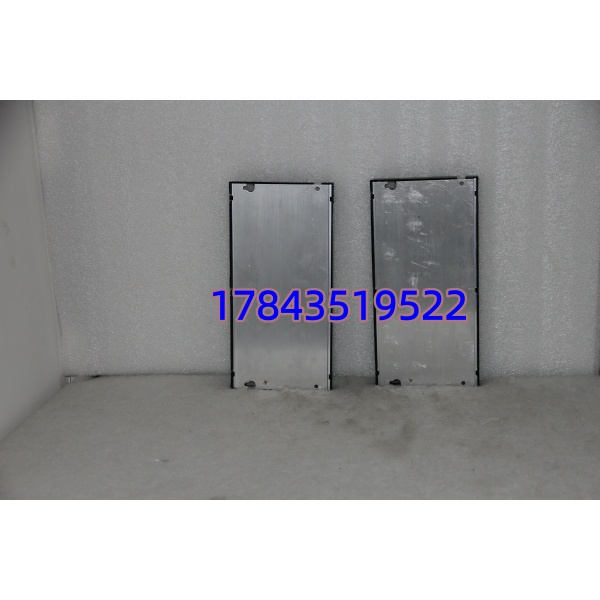

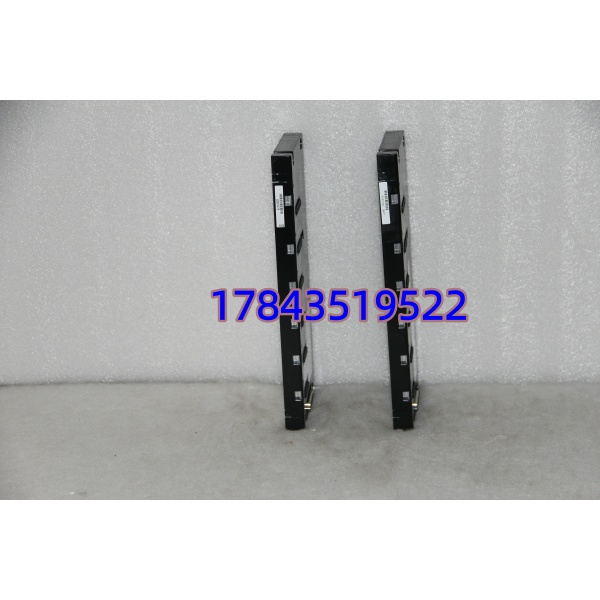

· 型号：IC693CHS398G
· 品牌：GE Fanuc（现 Emerson Automation / GE Vernova遗留产品线）
· 系列：Series 90-30 PLC — 10-Slot Expansion Baseplate / Rack
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | IC693CHS398G（Catalog Number，兼容 IC693CHS398 / CHS398E / CHS398F 等早期版） |
| 系列平台 | GE Fanuc Series 90-30 PLC 扩展机架（Expansion Rack / Remote Baseplate） |
| 机架类型 | 10-Slot Baseplate（含背板总线、扩展电缆接口、电源引入接线端子） |
| 可用 I/O 槽位数 | 10 槽（Slot 1 通常插 IC693PWRxxx 电源模块，剩余 9 槽可插 I/O / 通信 / 特殊模块；也可 Slot1 留空由外供逻辑电——不推荐） |
| 背板总线 | Series 90-30 并行扩展总线（与 CPU 机架或 Genius Bus Controller 机架通过 IC693CBLxxx 系列扩展电缆连接） |
| 电源模块要求 | 须配 Series 90-30 电源模块 IC693PWR321 / PWR330 / PWR372 等插入 Slot 1 为背板供 5V/24V/±12V（视电源型号） |
| 扩展互联 | 通过机架左侧扩展电缆端口连接 IC693CBL305（3米）/ CBL310（10米）等至 CPU 机架扩展口或 Genius BIM 接口 |
| 物理尺寸(约) | 标准 10槽宽度 ≈ 444 mm (17.5 in) × 高 146 mm × 深 127 mm（含连接器凸出），适配标准控制柜安装 |
| 安装方式 | 控制柜内螺钉固定（4×安装孔）或配专用导轨支架；非 DIN 导轨直接卡扣（早期个别版本有导轨附件选件 IC693ACCxxx） |
| 工作温度 | 0～+60℃（IEC 60068-2，柜内建议保守 0～55℃ 选型） |
| 存储温度 | -40～+85℃ |
| 相对湿度 | 5%～95%（无凝露） |
| 认证 | UL / cUL / CE / CSA |
| 生命周期状态 | Mature / Phase-out — 原厂部分地区停受新单，市面以全新拆机(New Surplus)及退役测好件流转为主 |
| 常见关联件 | IC693PWR321（电源）、IC693CBL305/310（扩展电缆）、IC693ALG392/IC693MDLxxx（I/O模块） |
| 备注 | CHS398 与 CHS391（5槽主机架）及 CHS397（5槽扩展）不可混用槽数；G版改善背板电容及金手指镀层，向下兼容老系统 |
产品介绍
某个冶金原料场改造碰过——原90-30 CPU机架I/O已满，扩建时加了台IC693CHS398G扩展机架插3块DI/DO和1块ALG392，用IC693CBL305连回CPU扩展口，LM90里I/O Configuration加扫扩展机架地址自动识别，逻辑不用改一根线。这就是CHS398G的定位：Series 90-30系统扩容的”物理家底”，不是智能模块而是带背板总线的10槽底座，CPU通过扩展电缆把I/O映像延伸过来。(严格来说G后缀相比早期E/F版背板去耦电容有微调、金手指镀层略厚，现场老化严重的老机架换G版信号完整性反而更好，但电气协议完全一致，老程序无需动。)
采购决策上看重三点：与原系统100%槽位兼容（老IC693CHS398/E/F直接物理替换）、渠道有拆机测好件可救急老线扩建或替换变形机架、单价远低于整柜向RX3i迁移。原厂新件交期曾报到10～18周且EOL预警，如果你的水处理/电力辅网/石化罐区这套90-30三五年内不做整体升级，顺手LTB囤一台做冷备——扩展机架背部总线氧化或插槽簧片疲劳导致模块随机掉线是真实存在的（某化水项目老机架运行第16年Slot 7接触不良，临时倒模块撑到新机架到货），有备件比等故障再全网找拆机件稳妥得多。
替换与升级建议
✅ 直接替换（零改动，物理插拔即用）
- IC693CHS398G ↔ IC693CHS398 / CHS398E / CHS398F：完全机械与电气兼容，背板插槽定义、扩展电缆接口、电源模块安装位一致。G版可替任意旧版，旧版也可替G版（除非老机架背板严重氧化建议优先换G版）。原有电源模块IC693PWR321等直接移入Slot1，I/O模块原位迁移。
- 同机架内混插原Series 90-30全系I/O/通信/特殊模块：无限制（须确认电源模块5V背板电流余量足够，典型PWR321供≤0.8A背板负载可带满配中低耗I/O）。
⚠️ 需注意配置（易混淆）
- IC693CHS391（5槽主机架）/ IC693CHS397（5槽扩展）：物理尺寸与槽数不同，不能直接替代10槽CHS398做扩容（除非你接受砍掉一半I/O重新设计槽位分配并改下装）。仅当原设计本就是5槽扩展且Confirmed可以减槽时才可考虑互换，属工程变更不建议紧急抢修贸然操作。
- RX3i IC695CHSxxx系列机架：完全不同背板总线与物理接口，无法与Series 90-30 CPU/扩展电缆互通。
❌ 硬件不兼容
- VersaMax / QuickPanel / 90-70 系列机架：背板协议、连接器、供电定义均不同，物理无法混插。
