产品详情

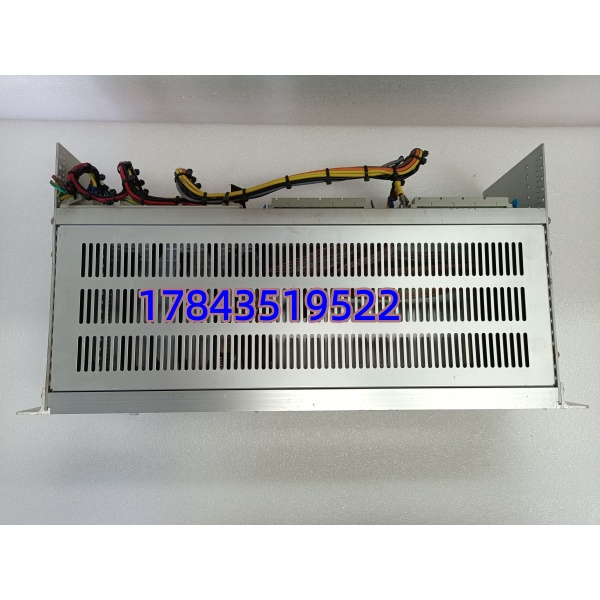

· 型号：WESCOM D200 VME 系列（典型 0517-01230D CPU模件；另含电源/AI/AO/DI/DO/I/O扩展板，具体以实物标签为准）
· 品牌：GE（WESCOM / GE Multilin / GE Energy）
· 系列：WESDAC D200 励磁控制系统 / D20/D200 Substation RTU — VMEbus Platform
规格参数
- 产品类型：WESCOM D200 VME 系列 6U VME 嵌入式模块（CPU主控板如 0517-01230D，或配套 I/O / 电源 / 通信扩展板）
- 适用系统：GE WESDAC D200 发电机励磁系统、GE D20/D200 变电站 RTU/SCADA 控制器、部分 EX2100 励磁接口节点

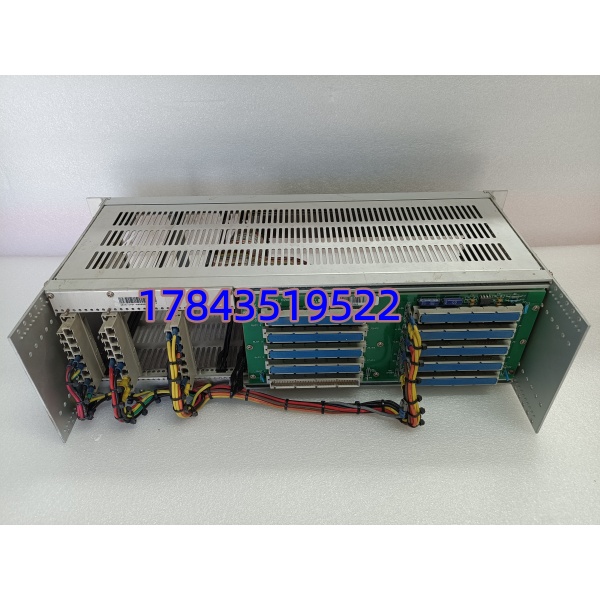

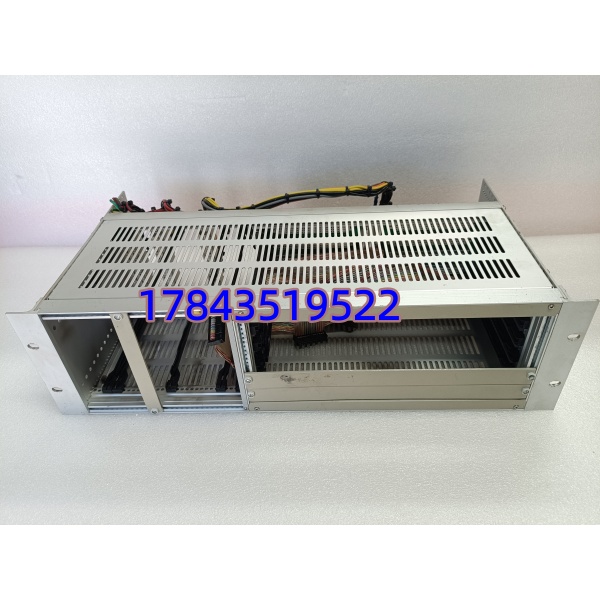

- 安装方式：插入 WESCOM 专用 VME 机箱背板（通常 3～7 槽），前面板锁紧，金手指与 P1/P2 连接器对接
- 处理器（CPU版如 0517-01230D）：Motorola PowerPC 603e 或 Intel XScale / Pentium 兼容（依版本），主频 ≥200 MHz
- 内存：板载 SDRAM 16～64 MB（带 ECC 可选），NVRAM（电池备份 SRAM）512 KB～2 MB 存 SOE/设定值
- 非易失存储：板载 Flash / CompactFlash（应用代码、配置参数），通常 8～32 MB
- 总线接口：VMEbus (ANSI/VITA VME64)，P1(16/32bit)+P2(延伸地址/数据/用户自定义 I/O)
- 通信口（CPU版）：1×10BASE-T Ethernet RJ45（Modbus TCP/DNP3/104）、2×RS-232（调试/终端）、1×RS-485（Modbus RTU 下连 IED）
- 模拟量 I/O（AI/AO版）：±10 V / 4–20 mA，16 bit ADC/DAC，隔离 ≥1500 V AC（依具体子型号）
- 数字量 I/O（DI/DO版）：24 V DC 光隔 DI、继电器或光耦 DO（Form C/A，依版本）
- 供电：由 VME 背板提供 +5 V DC（典型 3～6 A 依模块复杂度），±12 V DC 供模拟部分
- 前面板指示：PWR（绿）、RUN（绿）、FAULT（红）、ETH LINK/ACT（黄），依模块类型有差异
- 热插拔：部分 I/O 模块支持在线插拔；CPU 模块建议停机或确认冗余配置后再更换
- 组态/调试软件：GE Wescom ConfigTool / D20 Envision / 励磁调试软件（依系统）
- 工作温度：-40 ～ +70 ℃（工业宽温版），存储 -40～+85℃
- 相对湿度：5%～95% 无凝露
- 抗扰度：IEC 60255、IEEE C37.90（电涌/ESD/EFT）
- 尺寸：6U VME（160 mm × 233.35 mm 深，依板厚），重量 ≈0.8～1.2 kg
- 认证：CE、UL、cUL（依批次）
产品介绍
WESCOM VME 是 GE WESDAC 励磁系统和 D20/ 变电站 RTU 的核心 VME 模块家族——最常见的是 0517-01230D 主控 CPU（跑励磁 AVR/PSS 或 RTU 逻辑），配套还有模拟量采集板（AC sampling）、数字量 I/O 板、电源接口板、以太网扩展板。” VME”不是单一物料号，是这套 VME 机架所有板卡的通称，采购必须核对原柜拆下模块正面完整标号（如 0517-01230D、WESDAC-D20-CPU、IC编号等）。
坦白讲，这套系统 GE 已列 lifecycle end，新备件基本无货。现场最常坏的是 CPU 板 NVRAM 电池失效（SOE/设定值丢失）或 VME 背板氧化导致总线超时（E01）。换 CPU 板要原样复制 DIP 开关/槽位地址跳线，且建议用 CompactFlash 或软件做全配置备份——新板空片无程序。有一点要注意：WESCOM VME 不能插普通 cPCI 或 非专用背板机箱，物理尺寸虽近但引脚定义不同。
应用场景与行业案例
痛点切入
水电厂 EX2100/WESDAC 励磁柜 VME CPU（0517-01230D）报”VME Bus Timeout”反复复位——开柜发现背板 P2 连接器氧化发黑，清洁无效后判定 CPU 板 VME 接口老化。原厂答复 lifecycle end 无新货，等两周调测试好拆机件插入（跳线完全照搬原设置），CompactFlash 引导后 AVR 正常建压。这类 VME 模块不留备件的话停机等货很被动。
典型场景
- 火/水电厂励磁系统（WESDAC ）— VME CPU 跑 AVR/FCR/PSS，AC 采样板取 PT/CT 信号，非它不可因与励磁功率柜背板绑定
- 变电站综自 RTU（D20/）— VME 机架做数据集中+协议转换（DNP3/IEC104↔Modbus），连保护继电器与调度 SCADA
- 大型机组辅机控制 — 老式 WESCOM 200 做调速器接口或辅机顺控，需耐受高温及长期无故障
- 核电/军工设施 — 宽温 VME 版用于关键基础设施本地控制（少数留存项目）
真实案例
某 125 MW 水电机组励磁系统 WESDAC VME 柜，年检发现 CPU 板 BAT LOW 灯亮且 NVRAM 校验错——关机重启后 PSS 参数归默认，幸亏有离线下装文件。趁枯水期停机更换同版本 0517-01230D（二手测试件），跳线/槽位地址 1:1 复制，插 CF 卡引导，励磁试验合格。老励磁工感慨—— VME 这种板早该多留一块冷备，别等建压失败跳机时抓瞎。
