产品详情

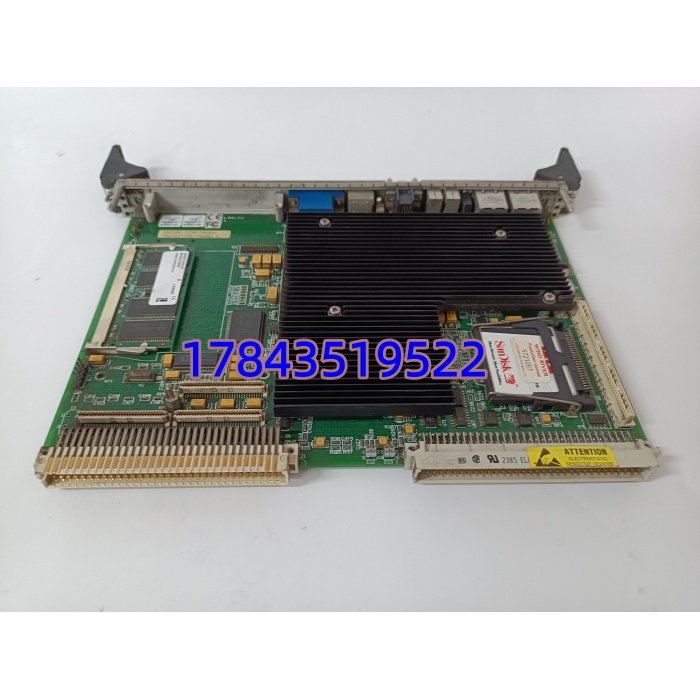

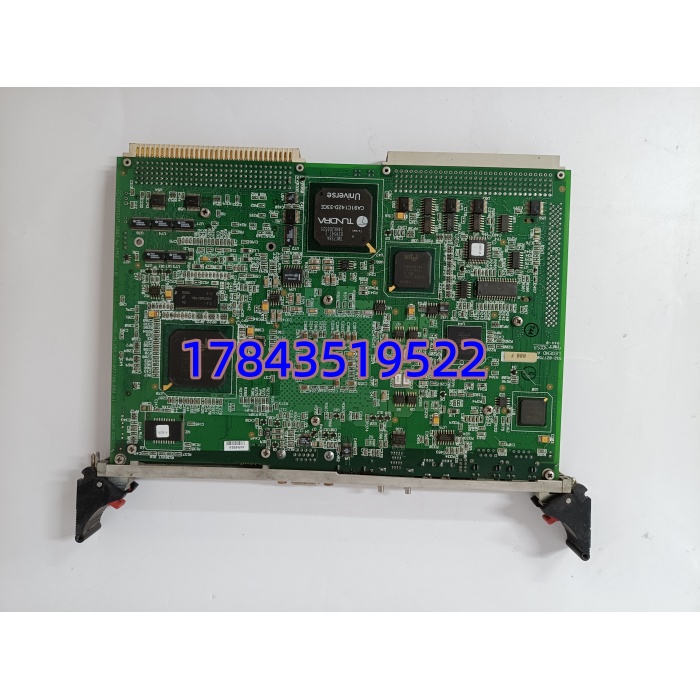

· 型号：VMIVME-7750-746001（GE Fanuc P/N 350-027750-746001 K，常简写 VMIVME-7750-746001）
· 品牌：GE Fanuc Embedded Systems / GE Intelligent Platforms（现归入 Emerson MAS）
· 系列：VMIVME-7750 — 6U VMEbus SBC (Pentium III / Via C3 后期版)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | GE Fanuc VMIVME-7750-746001 6U VME Single Board Computer, Pentium III 850 MHz |
| 目录/订货号 | 350-027750-746001 K（746001 = CPU 850MHz / 64MB DRAM / 无 PMC / Std I/O 包 / 无 floppy IDE 依配置） |
| 处理器 | Intel Pentium III (Coppermine) @ 850 MHz 或兼容 Via C3 版（依批次——746 系列为 PIII，748 为 Via C3） |
| 芯片组 | Intel 440BX（PIII 版）—— 支持 ECC 依 DIMM 选项（746001 板载焊贴 SDRAM 无 ECC 通常） |
| 板上内存 | 64 MB SDRAM（焊贴，非 DIMM 插槽——部分 -747xxx 高配带 SODIMM 槽 128/256MB） |
| VME 总线 | VME64x (IEEE 1014-1987 / VITA 1.4)，支持 SysCon / A16/A24/A32 地址 mod、DMA Block Transfer (BLT) |
| 以太网 | 1×10/100Base-TX Intel 82559 (RJ45 front)，部分配置第二口未焊或做 PMC 扩展（依后缀） |
| 串口 | 2×RS-232 (COM1/COM2，DB9 前出或 header)，支持 console redirection |
| 存储接口 | 1×SCSI-2 Narrow (50-pin header 或 DB50 依背板)，1×IDE (44-pin 接 2.5″ HDD 或 DOM)——746001 通常含 IDE |
| USB | 无（PIII 代 7750 不板载 USB——后期 BIOS 可通过 PS/2 键鼠) |
| 显卡 | 前出 VGA DB15（Chips & Technologies 69000 兼容 1024×768 256色） |
| 键盘/鼠标 | Mini-DIN 6 PS/2 口（前出） |
| 看门狗 | 硬件 WDT（可配 1~255s 超时产生 VME SYSFAIL 或 Reset） |
| 状态指示 | PWR、RUN/USER、ETH Link/Act、VME LED |
| 供电要求 | +5 V DC 主（典型 3.5~5 A 依背板），+12 V DC 供 IDE/SCSI 若使用（总功耗 ≈ 15~22 W） |
| 支持 OS | Windows NT 4.0 Embedded / Windows XP Embedded（部分 BSP）、QNX 4.x/6.x、VxWorks 5.3/6.x（需 BSP） |
| 热插拔 | 不支持——VME SBC 须机架下电插拔（SysCon 槽拔除致背板丢失 SysCon 仲裁） |
| 工作温度 | 0 ℃ ～ +60 ℃（商业级；-40~+71℃ 为 -XT 宽温版 确认原标签） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 相对湿度 | 5% ～ 95% 非凝露 |
| 尺寸 | 6U VME (160mm H × 233.35mm D × 标准双槽宽 ≈ 20mm 前面板) |
| 重量(约) | 0.6～0.9 kg |
| MTBF | > 100,000 h（厂商典型 Telcordia SR-332） |
产品介绍
（数据驱动切入）在某个核电辅助系统 VME 柜碰到过 典型失效模式：运行 10 年以上板载铝电解电容(330μF 5V) 顶部微鼓致 +5V 纹波从 30mVpp 爬到 180mVpp——VME 背板偶发 Parity Error 致 QNX 核心 Panic 重启。这卡在 GE VME 架构里通常做 System Controller + 主 CPU：跑控制算法或 HMI Server、经 Ethernet 上联 DCS、经 VME 背板指挥 I/O 模块——它挂掉整框 VME 机架失 SysCon→所有 I/O 模块失仲裁→工艺单元急停或安全态（依 ESD 设计）。
GE 对 系列已 EOL 多年（约 2012 年 PCN），全新原装基本绝迹靠库存商认证测过良品交期不稳（3~8 周或需调配）。按 ABC 类若用于关键控制/保护柜属 A+ 类——建议按每 VME 控制机架备 1 件经测同后缀冷备（含记录 BIOS Setup 关键项：SysCon En、Watchdog Timer、Boot Dev 顺序、VME A16/A24 地址范围），TCO 持有几千元 vs 整框 VME 掉电重启损失轻松五位起。
