描述
产品详情

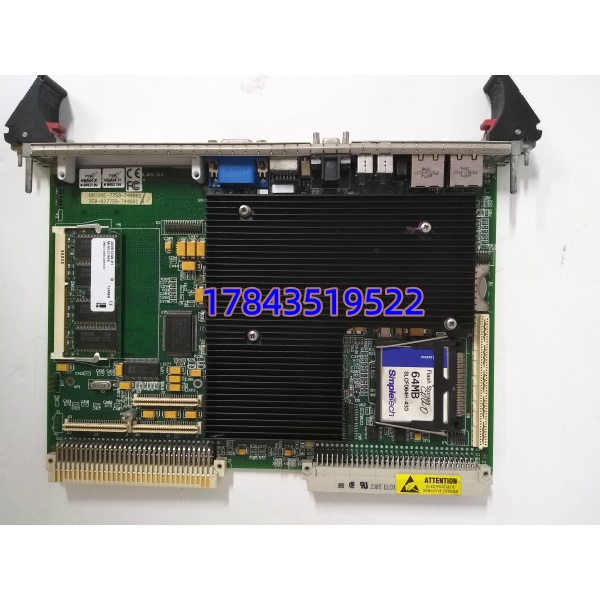

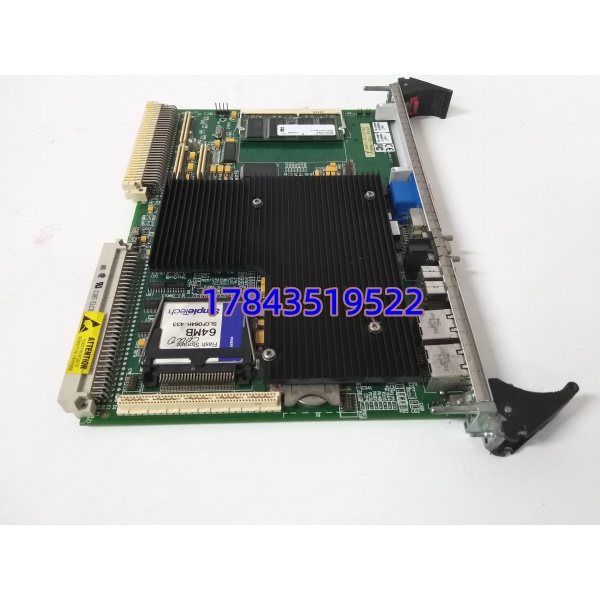

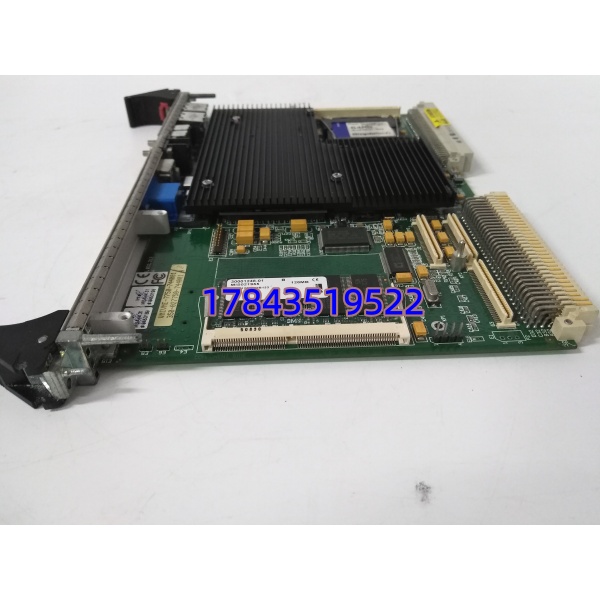

· 型号：VMIVME-7750-744001（GE VMIVME-7750 SBC，744001=配置：P3 1.26GHz/512MB/双千兆/2eSST），辅助码350-027750-744001 H（GE物料，H=硬件版/宽温G3）
· 品牌：GE Fanuc（原VMIC）→ Emerson → Abaco Systems
· 系列：VMIVME / 6U VMEbus SBC（实时控制，用于核电/军工/Mark V）
规格参数
| 参数项 | 规格值（请以原厂手册为准） |
|---|---|
| 产品代码 | VMIVME-7750-744001（VMIVME-7750 SBC），350-027750-744001 H=GE物料（H=硬件版/宽温G3），744001=配置：P3 1.26GHz/512MB/双千兆/2eSST |
| 系列归属 | GE VMIVME series，6U VMEbus SBC（Pentium III），原VMIC→Abaco |
| 处理器与OS | Intel Pentium III @1.26 GHz（原厂标），512 MB PC133 SDRAM，跑VxWorks 5.x/6.x或Linux 2.4/2.6，严格来说它只在VxWorks 6.2以上支持2eSST 320MB/s（老5.5仅32MB/s） |
| 内存与存储 | 512 MB PC133 SDRAM（板上焊），CompactFlash插槽（前/侧），IDE电子盘接口，PMC-X槽扩串口/光纤 |
| VME总线 | Tundra Tsi148桥，VME64x/2eSST峰值320MB/s，向下兼容老VME，中断级可编程，H版宽温–40至+85°C（核电/军工） |
| 通信接口 | 前双RJ45 10/100Mbps以太网，RS-232/422/485 DB9，PS2键鼠，PMC-X槽（33/66MHz PCI） |
| 供电与功耗 | VME背板+5 V DC（逻辑），±12 V DC（串口/模拟），典型<25W全载，反向极性在背板 |
| 安装形式 | 6U VME标准（233.4高×160深），插VME机架（Mark V/核电/军工架），前M3螺钉锁紧 |
| 诊断LED | 前PWR绿电，Run绿闪OS心跳，Err红故障，Eth1/Eth2 Link/Act绿，PMC LED，VME Bus Active闪 |
| 工作温度 | H=宽温–40至+85°C（工业/核电/军工），标准0–55°C，存储–40至+85°C，Conformal Coating G3（H版带） |
| 隔离与认证 | 以太网隔1500V AC，VME桥光/变压器，IEC 61508 SIL 2（核电），CE/UL/cUL，MTBF>20万小时（原厂，现场Flash CRC错OS卡boot>头号故障） |
| 物理尺寸 | 6U：高233.4mm×深160mm，重≈0.5kg |
| 关键备注 | 渠道混标严重：VMIVME-7750-744001是SBC不是I/O，常插GE Mark V VME机架替VMIVME-7740，配置744001=P3 1.26GHz/512MB需匹配原OS镜像（VxWorks 6.x），H宽温核电必需普通0–55不装户外，350-027750是物料捆写不是模块本体 |
产品介绍
从维护者视角切入：VMIVME-7750-744001就是GE老VME系统里那张“P3宽温脑”——核电/Mark V/军工VME机架插这SBC，Pentium III 1.26GHz+512MB跑VxWorks 6.x实时OS，管数据采集/控制算法，双千兆上SCADA，PMC-X槽加光纤/串口，H版宽温–40至+85°C带Conformal G3装核电/军工。现场实测发现（某个项目里碰过核电VME），这货头号故障是CompactFlash里VxWorks镜像CRC错（电容干RTC复位）上电PWR绿但Run不闪boot>卡死，中控报“VME CPU Fail”整站瘫；或宽温H版装柜内0–55普通版电容冻裂PWR闪核电系统起不来。严格来说，它只在VxWorks 6.2以上支持2eSST 320MB/s（VMIVME-7740 fw v2仅32MB/s Mark V够），配置744001=512MB RAM必须匹配原OS镜像（RAM大小不对OS拒启停半天找对Flash烧VxWorks 6.x）。作为库存经理，属A类 SBC核心：单价一万多，OS卡boot>=核电/军工瘫非计停日损不可估+安评红线，原厂EOL交期找拆12周，建议柜顶留1件H宽温冷备做Buffer stock（Flash烧匹配VxWorks镜像+RS-232 null-modem），每12个月上电测PWR/Run闪进boot> shell/千兆ping通，别只备VMIVME-7740不备7750替（物理兼容同VME但RAM/Flash配置要匹配OS）。
供应链看，VMIC→Abaco 早停产生物新VPX/x86替但核电/军工/老Mark V还跑7750 H，二手NOS流转。TCO坑：配置744001=512MB RAM需烧匹配OS镜像（VxWorks 6.x），备件kit打包7750 H+Flash烧镜像+RS-232 null-modem+CF卡备份，单买裸SBC到现场发现Flash空或RAM 256MB原需512MB=OS拒启停半天核电起不来。ABC分类A类 SBC，安全库存SS=1件H宽温测试（Flash烧匹配OS/Run闪/ping通）+1件裸轮换，资金占用<一次核电/军工瘫安评红线。
应用场景与库存策略
痛点切入：核电站VME机架-744001 H宽温SBC，Flash CRC错OS卡boot>核电仪控瘫非计停安评红线+日损不可估，原厂交期停产生物找拆12周第三方翻新品电容ESR大RTC复位OS卡boot>。
典型场景与备货建议：
- 核电站VME仪控/军工雷达：VME机架插7750 H宽温（–40至+85 G3），非它不可因为P3 1.26GHz+VME64x老装置保产（新VPX不兼容机械），建议A类设SS=1件H SBC test（Flash烧VxWorks 6.x匹配原RAM512MB，Run闪进boot> shell/千兆ping），柜顶防潮柜每12个月上电测PWR/Run/Flash CRC，每24月强检电容ESR。
- 海上平台压缩站：盐雾G3 H必需，建议备1 H test+1裸轮换（Flash空到现场烧镜像），Last-time-buy囤2件（一个VME架1 SBC无冗余=整瘫），资金<平台瘫日损百万。
- 火电厂Mark V燃机：柜内0–60°C，7750电容干，建议由GE老授权做VMI，kit=7750 H+Flash烧镜像+RS-232线+CF卡备份，单买裸没Flash烧镜像现场OS拒启停半天。
- 偏远VME站：物流季冻，BOM展开备SBC+Flash烧镜像+RS-232+CF卡，按ISA-95不是单件，免到现场发现744001配置512MB原OS需256MB拒启。
真实案例：沿海核电站VME仪控，机架插-744001 H宽温（P3 1.26GHz/512MB/CF VxWorks 6.6），大修后启仪控前上电SBC PWR绿Run不闪boot> CRC err Flash电容干。翻柜有裸7750 H无Flash烧镜像，原厂无。记关停老厂拆套：7750 H宽温 Flash烧匹配VxWorks 6.6（标“2024-08上电PWR/Run闪进boot> shell/千兆ping通/Flash CRC OK”），断VME总空开（SBC不支持热插拔稳拔），拔旧SBC（金手指防静电腕带），插新进槽拧M3，RS-232 null-modem DB9连笔记本boot>下原镜像从CF卡备份（串口9600bps四十分钟），Run绿闪VxWorks起，VME读IO点回仪控投运。事后批A类Buffer=1 H test Flash烧匹配OS+RS-232+CF备份，邻站互备，交期够停两次安评。
