产品详情

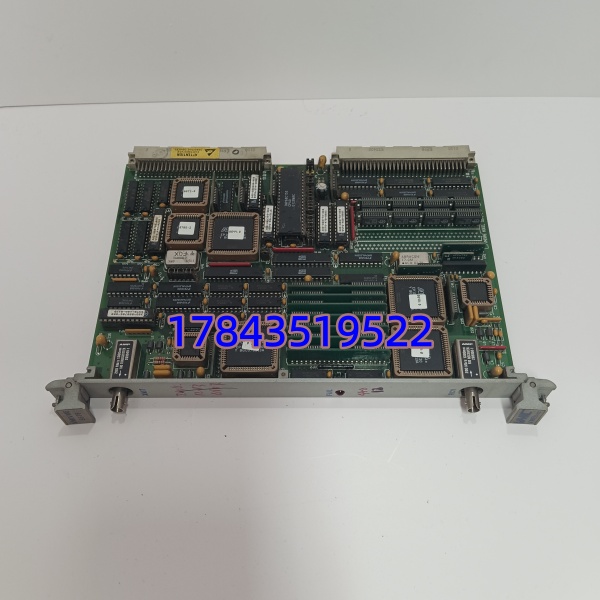

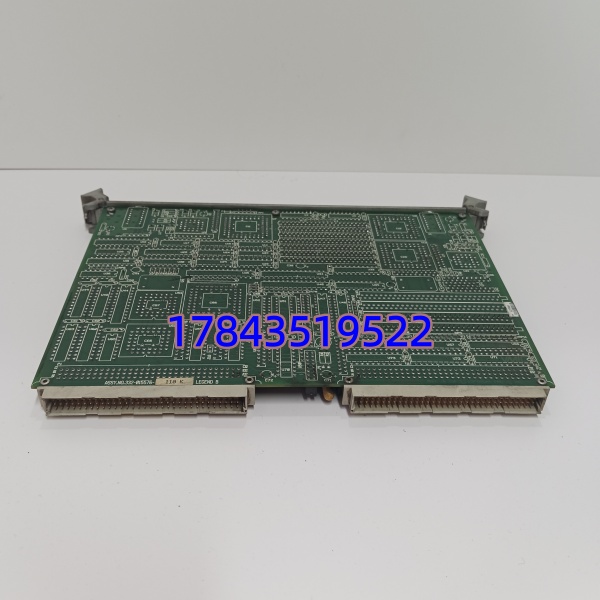

· 型号：VMIVME-5576（例 VMIVME-5576-000 / -001 / -002 等）
· 品牌：GE Fanuc Embedded Systems / GE Intelligent Platforms（原 VMIC）
· 系列：VMIC Reflective Memory — VME 反射内存节点模块
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | VMIVME-5576 | 后缀定义容量/SFP：-000=64MB多模850nm, -001=128MB多模850nm, -002=64MB单模1310nm等 |
| 总线标准 | VME64 (6U×160mm)，兼容VMEbus Spec. Rev.C.1 | 占用单个VME槽位 |
| 反射内存容量 | 64MB 或 128MB SDRAM（依后缀） | 循环写绕回，所有节点镜像一致 |
| 网络拓扑 | 光纤冗余环路(Ring)或星型(经Hub) | 支持2～256节点 |
| 光纤接口 | 2× LC Duplex 或 ST（依版本） | 通常 Small Form Factor SFP |
| 光波长/类型 | 多模 850nm（典型 62.5/125μm, 可达300m）或 单模 1310nm（可达10km） | 须与现网其他节点一致 |
| 节点地址 | 板上8位DIP Switch设定 Node ID 1～255（0=广播/未用） | 环路内Node ID须唯一 |
| 传输速率 | 2.12 Gbps 串行链路（有效载荷反射内存带宽≈43MB/s 持续） | 写延迟＜1μs |
| 中断 | 支持VME IRQ 1～7，可映射RFM写事件触发 | 用于同步触发 |
| 前面板指示 | PWR / LINK / ACT / ERR LED | 快速判断环路状态 |
| 工作温度 | 0℃ ～ +55℃（工业级组件） | IEC 60721-3-3 Class 3K3 |
| 功耗 | 典型 8～12W | 依SDRAM容量及SFP |
| 认证 | CE / FCC Class A / 符合IEC 61000-6-2/4 | 请以原厂证书为准 |
| MTBF | ＞200,000 h（Telcordia SR-332） | GE VMIC可靠性报告 |
产品介绍
Mark VIe控制柜报”RFM Link Down”却换光纤跳线没用——有一回是老VMIVME-5575的SFP发光功率衰减，换5576后环路恢复。5576是VMIC反射内存家族中性价比主流款，把本节点数据写本地RAM同时经光纤广播全网，别的节点在同样偏移地址立即可读，无需任何网络协议栈，这是汽机DEH与电气同期装置间微秒级同步的基础。现场实测发现，从5575升级5576大多直接兼容（严格来说，它要求VME背板符合VME64规范，极早期VMIC-5000系列老背板可能不认5576的地理寻址——这种极少，若碰到需查GE Note AN-5576-001），节点ID拨码与原网内其余卡不冲突、SFP波长与现网一致（多模850nm不能混接单模1310nm），插上开机LINK灯常亮即正常。
采购上提醒：GE嵌入式产品线几经整合，VMIVME系列部分型号转入EOL/LTB，全新原装带COC库存紧。反射内存必须整网波长一致——现网若全用多模850nm你就买多模版，别听”单模通用”忽悠，混接物理不通。另注意后缀代表内存大小：64MB够Mark VI/VIe常规用，128MB仅特殊大镜像需求，买大不坏事但贵，买小若超偏移会写溢出——下单前拍原卡标签或记后缀给我们核对。
替换与升级建议
✅ 直接替换
- VMIVME-5576 同后缀（如 -000换-000）→ 插槽兼容，DIP Switch按原网节点ID重设相同值，插上开机LINK常绿即OK，工作量≈10分钟（含VME机箱断电→插卡→上电→查LED）。
- VMIVME-5575（老反射内存）→ 有条件替换：5576可下兼容安装在同VME槽位，内存容量≥原卡即可（64MB 5576替64MB 5575 OK），拨码沿用原Node ID，驱动层(GEFanuc RFM Driver)通常无需重装。少数极老VMIC驱动版本(v＜5.xx)可能不识5576 PCI/VME Device ID，更新驱动即可——约30分钟。
⚠️ 软件兼容（需注意）
- VMIVME-5576 -000（64MB多模）← 替原网用 -001（128MB）→ 容量变小，若应用写偏移超过64MB会出错，只降内存不降容量或保持相同容量，不推荐大→小替换除非确认应用实际用量＜64MB。
- VMIVME-5586（PMC载板反射内存）→ 不同物理形态（PMC vs VME 6U），不能直接替VME槽位，需换载板，非同类替换。
❌ 硬件不兼容 / 易混淆
- VMIVME-7740/7750（CPU模块）、VMIVME-2536（数字I/O）→ 完全不同的功能与驱动，物理虽同尺寸但VME板上电报”Wrong Board Type”。
- 无第三方引脚兼容平替反射内存节点卡——整网须GE VMIC/Abaco反射内存家族，混牌物理口通但协议不兼容。
常见问题解答 (FAQ)
Q1：原卡标签写VMIVME-5576-000，我买-001（128MB）能用吗？
能用，容量向上兼容（128MB包含64MB地址空间），节点ID拨码设相同、SFP波长与现网一致（多模对多模）即可。不建议反向（128MB应用→64MB卡）除非确认实际反射内存用量＜64MB。
Q2：LINK灯不亮/闪红是什么问题？
按顺序查：① 节点ID是否全网唯一（两个相同ID环路起不来）；② 光纤跳线类型是否正确（多模LC-LC 62.5/125μm 或单模按现网），注意TX↔RX交叉连接（多数用交叉跳线或环回确认）；③ 对侧节点已上电且SFP正常；④ 若仅ACT闪不亮LINK，可能环路未闭合（最后一个节点的OUT接第一个节点的IN形成环）。拆机SFP可用光功率计测发射功率。
Q3：DIP开关怎么设？和软件配置冲突吗？
Node ID纯硬件设定（板上8位DIP，1=LSB），RFM驱动读此开关值作本节点地址，与软件配置不冲突但须一致——若GE控制软件(如ToolboxST)里显式指定Node Mapping需与之对应。环路内不允许重复ID，典型Mark VIe机架各节点顺编1/2/3…
Q4：GE还产这卡吗？交期和质保？
VMIVME系列部分转入EOL/LTB状态（Abaco/GE渠道政策波动），全新原装视库存交期6～14周常见。本页”现货”指国内授权渠道已入库带COC，质保12个月（非人为），拆机翻新品通常保3～6个月合同注明。关键Mark VIe系统建议N+1冷备——RFM节点故障会使该控制器与其他站失去同步。
Q5：安装拆装有啥要注意？
VME机箱断电操作，双手均匀推入确保P1/P2连接器全入座，拧紧面板紧固螺丝（防振动接触不良）；SFP模块插到底听到”咔”声，勿裸手触摸光纤陶瓷端面；上电先看PWR绿灯→LINK绿灯→ACT闪绿，ERR应保持灭。拔前先断机箱电源避免带电插拔损伤背板。
