描述
产品详情

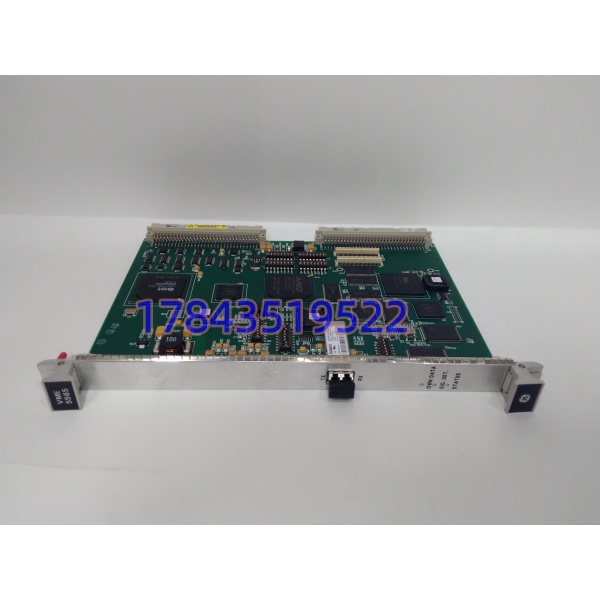

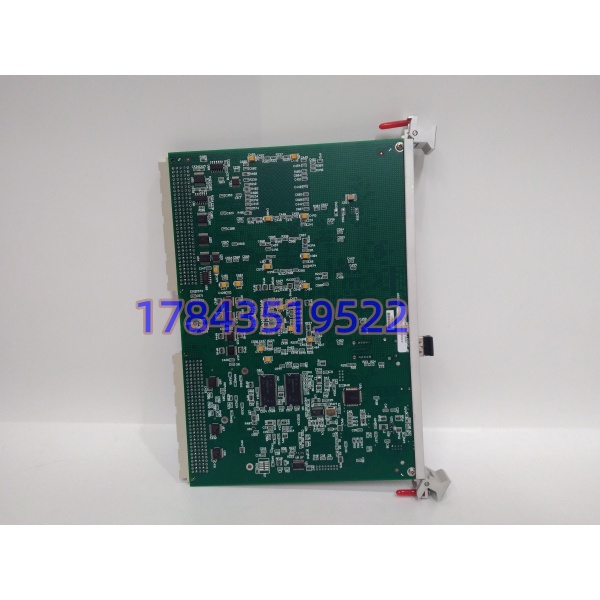

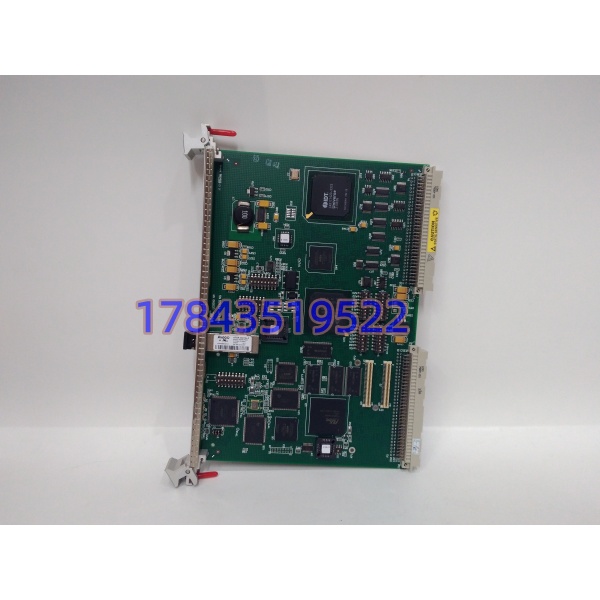

· 型号：VMIVME-5565-110000
· 品牌：GE Fanuc（VMIC，现 Abaco Systems）
· 系列：VMIVME-5565 Reflective Memory
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 产品定位 | 6U VME64 反射内存节点卡 | 光纤环网共享内存，非以太网 |
| 内存 | 128 MB ECC SDRAM（板上） | 全环节点镜像同一物理区 |
| 环速率 | 2.12 Gbaud | 多模光纤 LC，节点间 <0.5 µs 写传播 |
| 最大节点 | 256 个（环或星型中继） | 超距用 VMIC 集线器 |
| 背板总线 | VME64（32/64 位 A16/A24/A32/D32/D64） | 支持 VME IRQ、DMA Block Transfer |
| 映射方式 | 透明内存映射（Base + Offset 跳线/寄存器） | 主机读写本地窗即写全环 |
| ECC | 板载 SECDED | 单比特纠、多比特报中断 |
| 光纤接口 | 2×LC 多模（TX/RX 或环进出） | 62.5/125µm 标配，9/125 需换 SFP 方案 |
| 供电 | +5VDC 典型 2.8A，+12V 少量 | VME 背板取电 |
| 指示 | Link / Data / Error LED | 环断 Link 灭，Debug 靠灯序 |
| 软件 | VMIC RFM API / Linux rfm 驱动 / VxWorks 支持 | 现代 Linux 主线无原生驱，需 Abaco 老包 |
| 机械 | 6U VME，160×233.35 mm 前板 | 标准 VME 槽 |
| 环境 | 0~55℃（工业级选 0~70℃），IP20 柜内 | G3 涂覆可选 |
| 状态 | GE 停产后 Abaco 长尾服务，MRO 拆机/New Surplus 为主 | 无同槽 Pin2Pin 继任（5565L 是 PCIe 版不插 VME） |
产品介绍
从维护者视角看，VMIVME-5565-110000 是那种”网络工程师看不懂、实时系统工程师跪着求”的卡。在某个飞行模拟器项目里碰过——六自由度平台运动系统由 8 块 VME 工控机各插一块 5565 组成环，主机写姿态指令到本地窗，8 个节点 200ns 内全部看到同一帧；有回环上一块卡的 LC 耦合器老化，Link 灯闪断，整个视景+运动解算直接卡死，但 VME 总线没报错、VxWorks 也不报设备失踪——因为反射内存掉环不等于卡掉总线，应用层自己得心跳检测。这种故障以太网派根本想象不到。
严格来说，它只在 VME64 机架+VMIC 光纤环+老实时操作系统（VxWorks 5.5/6.x、RTLinux、Abaco 提供驱动）三位一体下是原配；现代 x86 实时改用 PCIe 5565L 或共享内存走 10G 以太网 RDMA，VME 槽的 5565 没有”向上兼容”路径。TCO 上单件 MRO 价常破 3000-6000 美金，但它能让一套老仿真机/电网动模再撑 10 年不碰整机换型——后者光重画 VME 背板到 PCIe 的实时中间件就得几十人月。留 1 件同固件冷备，是老 VME 实时柜最该锁的件。
应用场景与库存策略
反射内存卡最阴的失效是”半环”——LC 口光衰临界、ECC 偶尔纠错但不掉环，应用层偶发卡顿，示波器和 ping 都看不出来，只有长期跑内存一致性校验脚本才能抓到。采购上 Abaco 虽服务但新卡交期 12-20 周，MRO 拆机件怕的是 ECC 计数已高、光纤口插拔次数到寿命。
- 飞行模拟器/视景同步：多 VME 节点共享姿态帧 → 非它不可因 200ns 级传播是以太网做不到的 → 建议每环备 1 件同内存大小（128MB）冷备（A 类，环断=整台模拟器停）。
- 电网动模/RTDS 老扩展：VMIC 环连多台功放控制机 → 非它不可因老 RTDS 机箱只留 VME 槽 → 建议 Last-time-buy 按现网卡数 15%-20% 囤，LC 口拍照记插拔痕。
- 高能物理束流同步：若已迁 PCIe 5565L 或 100G RDMA，VME 版无备件意义 → BOM 清理。
- 改造陷阱：有人想用双口 82546 千兆网卡+共享内存库”替”它 → TCP 栈抖动微秒级失控，实时闭环必散 → 运行装置只做同型号同内存备件。
- 无人值守试验台：环断要等人进场 → 安全库存 = 1 件 Buffer 现场锁柜。
真实案例：2021 年东北某汽轮机厂调速系统动模试验室，12 块 VME 机箱经 VMIVME-5565 组环共享转速/阀位指令。某次梅雨季环偶发卡顿，每 40 分钟丢一帧写传播，导致液压执行机构微抖。维保拿 VMIC 自带 rfmdiag 跑 24 小时，发现节点 7 的 ECC 纠错计数 1400+、LC 收光功率 -17dBm（临界 -18）。库房零库存，上海 MRO 调同型号拆机件 36 小时到，替换后环光功率回 -13dBm，卡顿消失。事后把 5565 从”VME 杂项”提 A 类，按每环 1 件冷备+季度光功率建档。那次微抖若被误判为液压阀故障拆检，单次停机+拆检损失约 9 万，一件备件 4000 美金不到。
