产品详情

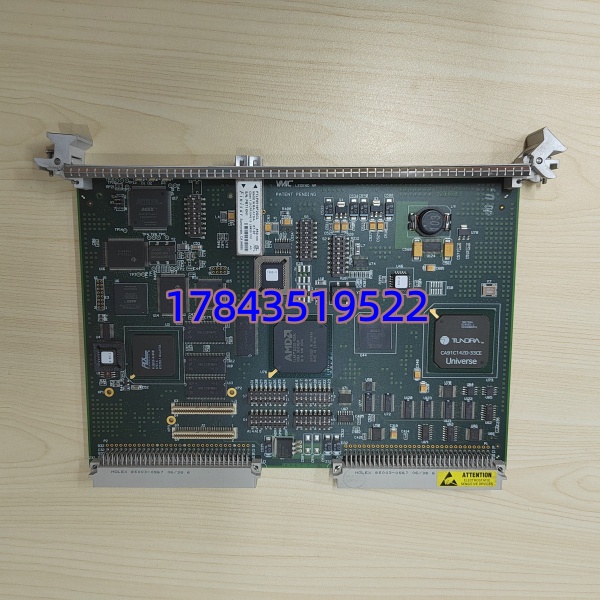

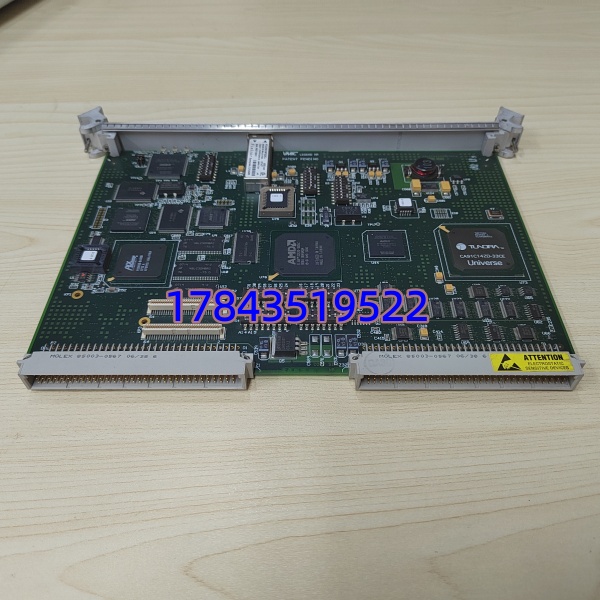

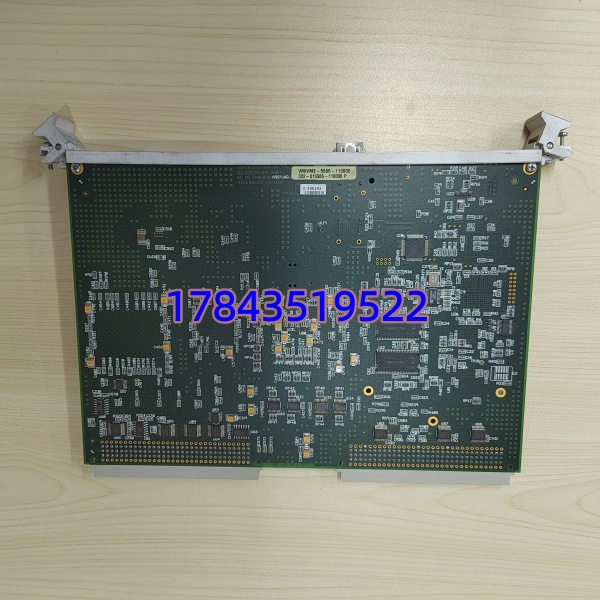

· 型号：VMIVME-5565-11000（GE Part No. 332-015565-110000 P，主型号 VMIVME-5565-110000 同类）
· 品牌：GE Fanuc / VMIC（现归属 Curtiss-Wright/Abaco Systems）
· 系列：VMIVME-5565 — VMEbus Reflective Memory Node Card
规格参数
- 产品类别：VMEbus 6U 单槽反射内存节点卡（Reflective Memory / RFM Interface）
- 总线标准：VME64（ANSI/VITA 1-1994），A16/A24/A32 地址空间，D16/D32/D64（BLT）数据宽度，Master/Slave
- 网络拓扑：光纤环网（Ring）或星形（通过 Hub），支持节点旁路（Node Bypass）
- 板载内存：128 MB ECC SDRAM（可选 64MB 版对应不同后缀，-11000 为标准 128MB 多模版）
- 光纤接口：2× LC 双工（Tx/Rx），多模 62.5/125μm 或 50/125μm
- 光纤传输速率：串行 2.12 Gbaud（全双工）
- 网络数据吞吐：43 MB/s（4字节包）～170 MB/s（64字节突发，非冗余模式）
- 节点间延迟：典型 400～500 ns（硬件反射，零 CPU 开销）
- 最大节点数：256 个独立节点/环
- 光纤传输距离：多模 ≤300 m（62.5/125μm OM1），单模 ≤10 km（依光模块选配，本型号为多模版）
- DMA 通道：双独立 DMA 引擎（支持 VME→RFM 后台传输）
- 中断支持：可对任意节点或广播产生 VME IRQ（Level 1–7）
- 错误检测：CRC 校验 + 链路状态监测 + FIFO 溢出保护
- 供电：VME 背板 +5V DC（典型 0.7～1.0A），+12V/-12V（可选，用于诊断），典型功耗 5～15W
- 状态指示：Power LED、Link/Activity per port、Loop Status、Error LED
- 机械尺寸：6U VME Eurocard（233×160 mm），单槽宽度
- 工作温度：0℃～+55℃（工业级，宽温需核对特殊后缀）
- 存储温度：-40℃～+85℃
- 相对湿度：5%～95% RH 无冷凝
- 操作系统支持：VxWorks、Linux、QNX、Windows（提供驱动 API 及 GSD/配置文件）
- 认证：CE、UL、FCC Class A（以实物铭牌为准）
产品介绍
VMIVME-5565-11000 是 GE VMIC 经典的反射内存卡，说白了就是 VME 机箱之间的”硬件级共享内存”——你在 A 柜写板卡 SDRAM 某个地址，硬件自动把数据通过光纤广播到环网上所有节点相同地址，B 柜 CPU 读自己板卡内存就拿到了，全程不走 TCP/IP 协议栈，延迟只有几百纳秒且完全确定性。这是普通以太网交换机永远做不到的。
它在 GE Mark VIe 多机柜同步（IONet 之外做控制器间高速数据交换）、飞行仿真器、粒子加速器、大型试验台分布式采集中是标配。有一点要注意——-11000 后缀代表128MB 内存 + 多模双 LC 光口，如果你现场是单模或需要 64MB 版（-01000 系列），不能混用，光纤类型不对连 Link 都起不来。
应用场景与行业案例
痛点切入：
我在现场碰过两套 Mark VIe 燃机做主从协调控制，最初用以太网 UDP 广播同步，结果网络抖动导致两柜负荷分配差 3%，偶尔还丢包。改成 VMIVME-5565 反射内存网后，同步偏差压到 <1μs，协调控制稳得多了。但也踩过坑——多模光纤接头脏污导致偶发 Link Flap，反射内存环网会触发节点旁路，整网重构时短暂丢数据，所以接头清洁和光功率检测必须纳入定检。
典型场景：
- GE Mark VIe 多机柜控制器同步——多台 UCP 之间做高速实时数据交换（负荷分配、同期信号），反射内存比以太网确定性好太多，标书常指定
- 飞行/发动机实时仿真器（HIL）——视景系统、运动平台、飞控解算机三者需 μs 级同步，RFM 是行业事实标准
- 大型分布式试验台/加速器束流控制——跨机柜大量模拟量同步采集与指令下发，要求零抖动
真实案例：
某航天研究所 HIL 仿真平台，原有 4 节点通过百兆以太网的 UDP 同步，偶尔出现 2～5ms 抖动导致运动平台与视景不同步。改造加 VMIVME-5565-11000 建 4 节点反射内存环，写入周期 1ms，实测节点间数据传播延迟稳定在 480ns±20ns，视景抖动消失。换件时注意——先断光纤再插板，上电后逐个接光纤确认双 Link LED 亮，最后用 RFM Diagnostic 工具验证所有节点内存镜像一致再投运。
