描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | VMIVME‑4116 |
| 总线标准 | VMEbus，双高 Eurocard 6U 板卡，P1/P2/P3 连接器 |
| 通道配置 | 8 路独立 DAC 通道，单通道独立 DAC 芯片 |
| 分辨率 | 16 位，单 LSB 分辨率 305 μV |
| 输出范围 | ‑10V ~ +10V 双极性，可跳线配置 0‑10V 单极性 |
| 输出驱动 | 缓冲电压输出，最大 5 mA 每通道 |
| 建立时间 | ≤10 μs，达到满量程 ±0.003% 精度 |
| 数据编码 | 偏移二进制、二进制补码可选 |
| 更新模式 | 双缓冲锁存；支持软件触发、外部硬件同步更新，跳线选择模式 |
| 板载总线 | AMXbus 内置测试总线，支持板卡级联自检 |
| 上电行为 | 上电输出置 0V，输出与现场回路自动断开，前面板 FAIL 故障指示灯 |
| 供电 | VME 背板 + 5V 供电 |
| 工作温度 | 0 ~ +60 ℃（机柜内） |
| 存储温度 | -40 ~ +85 ℃ |
| 认证 | CE、UL |
| 适用系统 | VME 架构燃机控制系统、工业测试平台、老款嵌入式实时控制系统 |
产品深度介绍

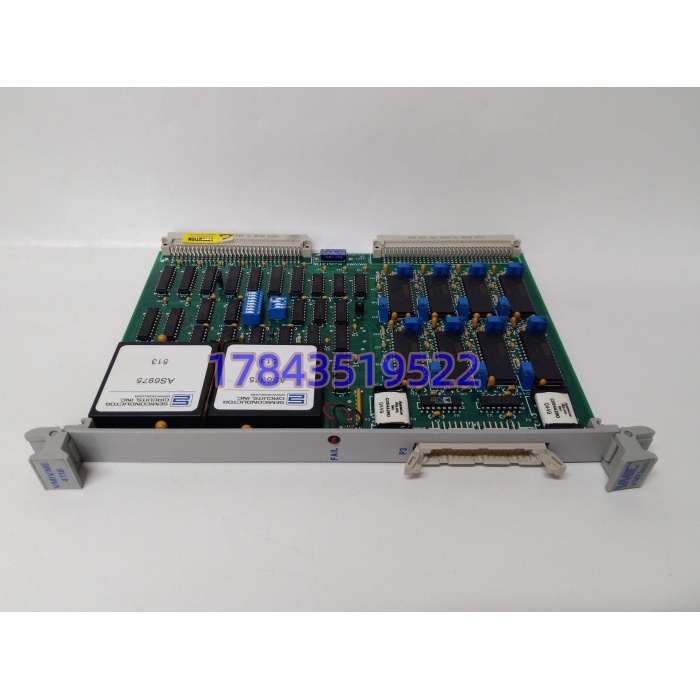

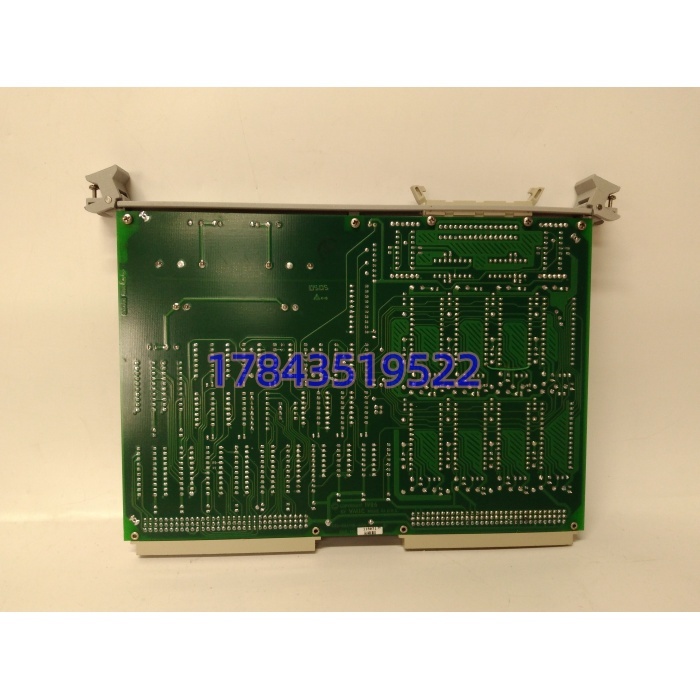

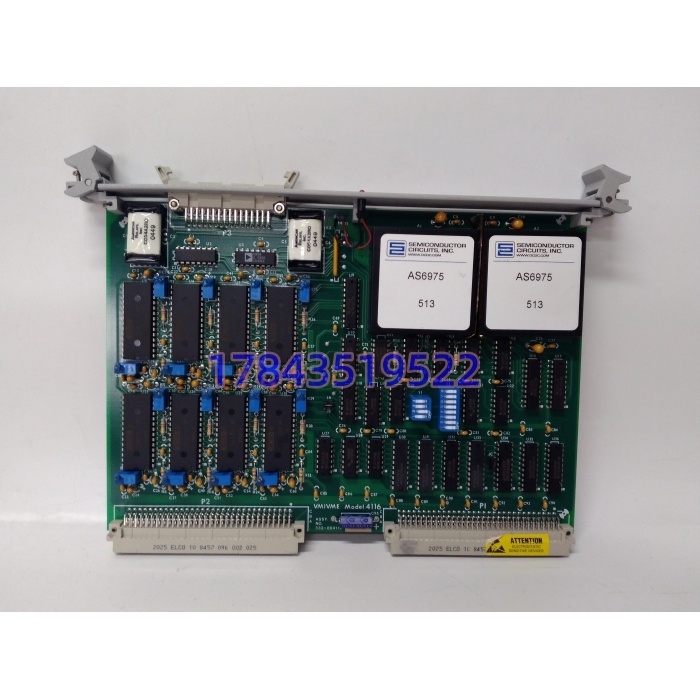

GE VMIVME‑4116 是 VMIC 开发、GE 接手的 VME 总线 8 通道 16 位高精度数模转换板卡，用于把 VME 主控的数字量，转换成标准‑10V~+10V 模拟电压，输出给到阀门、伺服、执行机构等现场设备。
板卡采用每通道独立 DAC 芯片，带双缓冲锁存，支持全部通道同步刷新，保障多轴、多执行器协同控制时序一致性；自带 AMXbus 总线，可配合同系列采集板做板卡自检，方便现场故障定位。大量应用在老款燃机 VME 控制机架，板卡故障会直接造成执行器指令丢失，影响机组运行安全。存量项目备件损坏，采用同型号直接替换，减少停机检修窗口。
应用场景与行业案例
前年秋冬，北方某热电厂一台燃气轮机，机组调速指令开始无规律漂移，伺服阀接收的模拟控制电压来回偏移。维护人员反复检查伺服阀、现场接线，测试外部信号回路，问题依旧。折腾两天，最后锁定 VME 机架内部 VMIVME‑4116 DAC 板，板内 DAC 芯片老化，输出电压发生漂移。 VME 架构属于老旧硬件平台，原厂早已停止生产，一旦板卡彻底失效，机组只能降负荷停机，备件采购周期极长。
典型应用场景：
- 电力行业‑燃气轮机 VME 控制系统 输出模拟控制电压给到燃机燃料伺服阀、压气机可调静叶执行机构，控制信号漂移会直接造成机组转速波动。
- 测试测量‑工业实时仿真平台 用于硬件在环仿真系统，输出多路同步模拟信号，模拟传感器信号给到被测设备。
- 石油化工‑大型压缩机组老 VME 控制系统 驱动防喘振阀、工艺调节阀，多路输出需要同步刷新，保障机组工艺稳定性。
- 科研与设备配套‑老款 VME 嵌入式平台 实验室、试验台架多通道模拟信号输出，存量设备硬件无替代改造预算。
案例：某热电厂燃机隐患处置 前年 10 月，北方某电厂 9E 燃机，运行中出现燃料指令小幅漂移，机组转速存在波动趋势。运行班组不敢长期带故障运行。
检修人员在现场，用万用表跟踪伺服阀输入端模拟电压，控制器内部数字指令稳定，但板卡输出的模拟电压出现缓慢偏移。排查伺服阀、电缆、端子全部完好，确认 VMIVME‑4116 数模板硬件老化。
原厂无新件供货，采购周期超过 12 周。燃机不能长期带着控制输出漂移运行，一旦 DAC 彻底失效，燃料阀指令异常，有跳机风险。 拿到现货备件后，在机组调停窗口完成 VME 机架板卡更换，上电校验全部 8 通道输出精度，伺服指令恢复稳定。事后电厂采购两块 VMIVME‑4116 作为关键备件库存。
