描述
产品详情

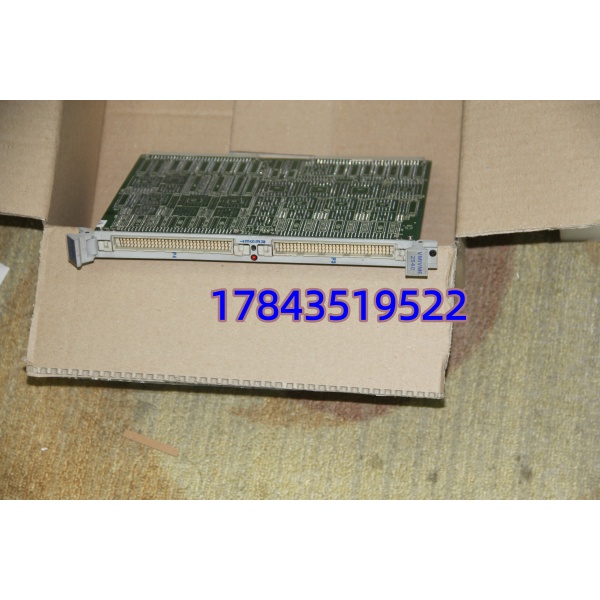

· 型号：VMIVME-2540（含VMIVME-2540-000 / VMIVME-2540-200等配置后缀）
· 品牌：GE Fanuc Intelligent Platforms（原VMIC，现归入Abaco Systems/Emerson Automation）
· 系列：VMIC VMEbus Intelligent Counter/Controller (ICC) Series
技术参数
- 产品类型：6U VMEbus 智能计数器/控制器模块（Intelligent Counter/Controller）
- 总线接口：VMEbus P1（A32/A24地址，D32/D16/D8数据），64 KB 内存映射窗口，VME Slave模式
- 板载处理器：Motorola 68HC000 @ 15 MHz（独立管理计数任务，减轻主机负载）
- 定时控制器：AM9513A STC（System Timing Controller）阵列 ×6，支持级联32位计数
- 通道配置：可选 4 / 8 / 16 / 24 通道（标准24通道可编程为输入测量或离散输出）
- 输入信号类型：TTL单端 或 RS-422差分（A/B/Z正交编码器支持）
- 计数能力：单通道32位无符号，最大 4,294,967,295（≈4G事件）；脉冲计数最高10 MHz；正交编码解码最高1 MHz
- 测量功能：频率 1.16 mHz～2.5 MHz｜周期/脉宽 400 ns～8.59×10⁶ s｜周期平均/门控计数
- 输出通道：24路离散数字输出，12-bit分辨率，每通道 ±10 mA 吸/源电流（部分批次灌电流达600 mA）
- 电气隔离：通道间光电隔离 3750 VDC，4 kV ESD保护
- 供电：+5 VDC ±5%（VME背板取电），典型功耗 8～20 W
- 前面板I/O连接器：标准 HD100（SCSI-II 100-pin）或 P3/P4 高密度端子排（依后缀配置）
- 工作环境：0～+60℃（商用级）/ -40～+85℃（宽温级依批次）；5%～95% RH 无凝露；MIL-STD-810F抗振设计
- 物理尺寸：标准 6U VME——233.35 × 160 × 20.32 mm（双高Eurocard）
- 生命周期状态：2019年7月进入受限生产(EOL/Obsolete)，仅二手/尾仓流通
- 认证：CE、UL/cUL、FCC Class A，符合 IEEE 1101机械标准
产品介绍
现场实测发现这块板最大的价值不是”多I/O”，而是板载68HC000+AM9513A让它在VME系统里像个微型协处理器——主机SBC只需往寄存器写指令，计数、定时器中断、脉冲序列生成全在板上跑，汽轮机测速回路里能把主机轮询负载压掉七八成。（某电厂励磁测试台就靠它做轴振脉冲累计，原用普通DI卡根本跟不上10 MHz码盘信号。）
区别于VMIVME-2530/2560纯数字I/O，2540特化了高速计数和正交解码，特别适合还跑着GE VMIC VME架构的老产线——燃气轮机转速监测、CNC机床编码器反馈、材料疲劳试验脉冲累计都靠它。坦白讲，新项目不该再选它（Abaco推荐VPX或PCIe方案），但现役VME机柜里它是难找替代的核心备件，采购重点盯两件事：卖家有没有做晶振精度+各通道计数功能全测，以及是否提供同后缀匹配件（不同后缀I/O电缆定义差很多，硬插可能烧通道）。
替换与升级建议
✅ 直接替换（同系列同后缀，固件兼容）
- VMIVME-2540-000 → VMIVME-2540-200（或反之，若I/O电缆接头一致且跳线配置相同）——同一基础PCB，仅配置EEPROM/默认跳线差异。插入前核对HD100电缆引脚定义及Rev版本（Rev A vs Rev B中断处理略有差别），通常直接热插拔替换无需改驱动，工作量≈插拔+上电自检。
⚠️ 软件兼容（需评估通道数/功能差异，可能改接线或配置）
- VMIVME-2530（Digital I/O）／VMIVME-2560（Analog I/O）——VME地址空间不兼容，无AM9513A计数引擎，无法直接运行2540的计数应用。仅适合临时顶替纯离散DI/DO功能且重写驱动，不推荐作计数器替代。
- Abaco Systems VME-764（现代VME智能I/O）——架构不同，需重写VME驱动和应用程序，属新项目迁移方案，老系统不建议。
❌ 硬件不兼容
- PCI/PCIe/CompactPCI计数器卡、非VME架构模块——背板电气、机械、驱动完全不互通，不可替用。
若原机已停机且无同后缀2540，只能等二手测好库存匹配后缀；无完全匹配件时建议联系技术支持评估VMIVME-2530部分DI功能能否暂代非计数用途。
