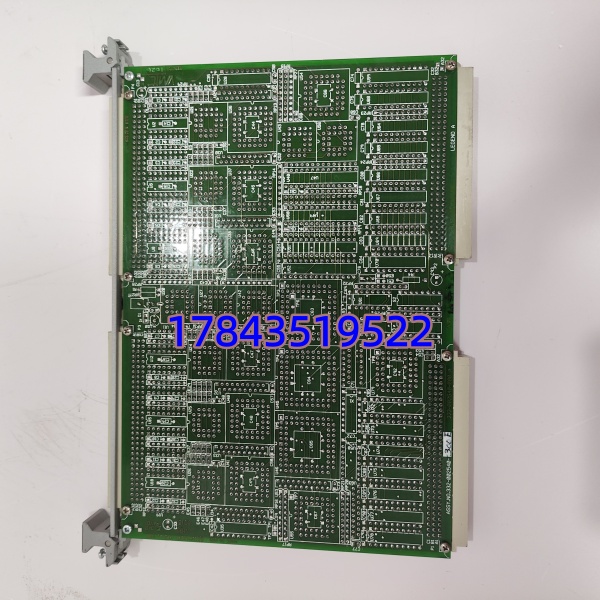

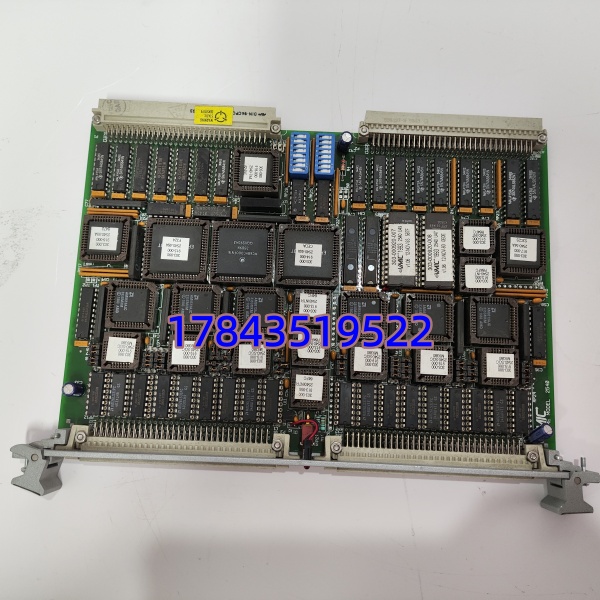

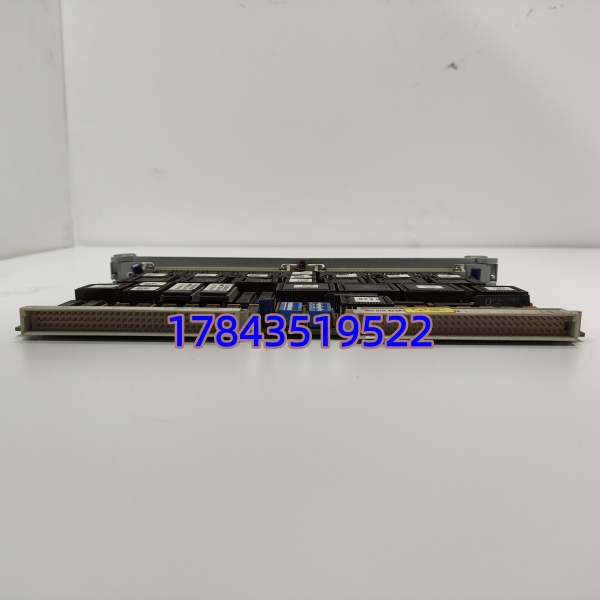

产品详情
· 型号：VMIVME-2540（例：VMIVME-2540-000）
· 品牌：GE Fanuc / VMIC（现 Abaco Systems）
· 系列：VMIVME VMIC VMEbus Intelligent Counter/Controller (ICC)
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | VMIVME-2540（常见带后缀如 -000, -001 表示 Option 配置差异） |
| 产品类型 | VMEbus 6U 单槽智能计数器/控制器模块（ICC，带板载 CPU） |
| 适用系统 | GE Mark VI / Mark VIe（部分BOP柜）、VMIC VME 机架、兼容 VMEbus Rev C.1 机箱 |
| 板载处理器 | Motorola 68HC000 @ 15 MHz（独立运行计数算法，不占用 VME 主机） |
| 计数器 | 6× AM9513A STC 定时器，32位分辨率，最大计 4,294,967,295 (≈4G) 事件 |
| 可配通道数 | 软件可选 4 / 8 / 16 / 24 通道（依 Option 及外部接线适配器） |
| 频率测量范围 | 0.0076 Hz ～ 2.5 MHz |
| 周期/脉宽测量 | 400 ns ～ 8.59×10⁶ s（32位浮点模式） |
| 正交编码器输入 | sin/cos 差分 ≤ 1 MHz，32位位置计数器，带限值/模数检查 |
| 脉冲/方波生成 | 0.0076 Hz ～ 2.5 MHz，可编程占空比、N脉冲模式 |
| 离散输出 | 24 路可编程 DO（TTL 电平，典型吸收/源出能力参考手册） |
| 信号输入类型 | RS-422 差分（抗噪）兼容单端 TTL，部分版本带光耦隔离 |
| VME 总线接口 | A32/A24/D32/D16/D8 (EO) Slave，64 KB VMEbus 内存窗口 |
| 前面板接口 | 通常 2× 50-pin SCSI 或 Header（接外部端子盒/线缆，依 Option） |
| 供电 | 由 VME 背板供给 +5 VDC（典型 3.5–4.5 A，≈ 18–22 W） |
| 工作温度 | 0℃ ～ +60℃（商用级），部分宽温版标注 -40～+85℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5% ～ 95% RH（无凝露） |
| 安装方式 | 标准 6U VME 机架插槽（单槽宽） |
| 典型尺寸/重量 | ≈ 233×160 mm（6U），≈ 0.5–0.7 kg |
产品介绍
现场实测发现不少老式脉冲采集方案是把流量计脉冲硬接到 PLC 高速计数口，长电缆引入变频器干扰后低速时计数乱跳，校验极痛苦。VMIVME-2540 是 GE VMIC 系列经典解法：自带 68HC000 CPU 和 AM9513A 定时阵列，在卡上独立完成 4G 事件计数、频率/周期测量和正交编码器解码，只把结果写入 VME 共享内存让主机定期读取——既隔离现场噪声又不吃主机扫描周期，汽轮机轴速、齿轮箱振动测点、煤粉/气体流量计脉冲都适合用它收。
采购端要留心：GE 已将 VMIC 老 VME 卡列入 EOL/LTB，市面流通多为全新库存（罕见）或测试拆机件。不同后缀 Option 影响前面板接头类型（50-pin SCSI vs 排针 Header）及 conformal coating——下单把旧板照片（正反面）发给商家核对最保险，别只看”VMIVME-2540″五个字就订，到货插头对不上在现场很耽误事。要求卖家提供上电自检通过截图或 VME 机箱识别日志。
替换与升级建议
✅ 直接替换
- ——完全互换，插回 VME 机架主机重读配置即可，一般无需改应用代码。建议备份原板 EEPROM 内容（部分系统存校准数据）。
⚠️ 软件兼容（需核对/小改动）
- ——板卡逻辑兼容，仅前面板接头形式或涂层不同；若原柜电缆是 SCSI 而新卡是 Header 需加转接盒或改接线，无额外软件成本但需物理适配确认。
- VMIVME-253x / 255x 系列其他 ICC 卡——VME 接口兼容但计数器通道数/STC 配置不同，应用程序中通道映射需调整，不推荐直接无修改替换，只适合做整机升级时重新组态。
❌ 硬件不兼容
- VMIVME-77xx 系列 CPU 模块、VMIC analog I/O 板（如 VMIVME-311x）——物理可插同一背板但功能完全不同，不能代替计数器用途。
- PCI/PCIe 或 CompactPCI 计数器卡——背板总线不同，无法在 VME 机架工作。
某个项目里碰到拆机 2540 上电 OK 灯亮但某通道不计数——后来量出是前端差分接收器老化对共模噪声抑制变差，长线编码器信号偶发丢失。买二手件一定让商家跑一遍各通道脉冲注入测试（含最高频点），省得装机再拆。
常见问题解答 (FAQ)
这卡能直接用在 Mark VIe 主机架上吗？
可以，只要控制柜内 VME 机架是标准 6U VMEbus（多数 Mark VI/VIe BOP 柜是）， 作 VME 从设备被 VMIVME-7750 或类似 CPU 访问。注意确认你的应用软件（ToolboxST 或 legacy VMIC driver）里已包含 2540 驱动支持。
前面板是 SCSI 头还是排针，怎么知道？
看原板标签后缀：-000 常见是 50-pin SCSI Type；-001 等可能是 Header。把旧板正面照发商家核对最准，接错要改柜内端子盒。
现在还能订全新原装吗，交期质保怎样？
GE VMIC 老 VME 卡多数 EOL，全新原装极少见多靠库存或测试拆机。交期通常 2–7 工作日，全新库存质保 12 个月，拆机测试件常见 3–6 个月——下单前确认是否含上电及脉冲通道测试报告。
换板后需要重下程序吗？
一般不需重写下装控制逻辑，但建议做 VME 配置重新扫描（Rescan）让主机识别新板 Serial/Rev，部分系统 EEPROM 存校准系数需从备份恢复或重新标定。
