产品详情

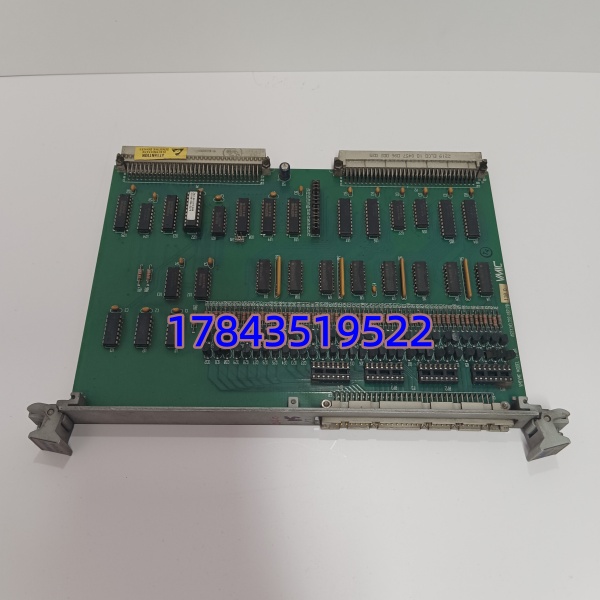

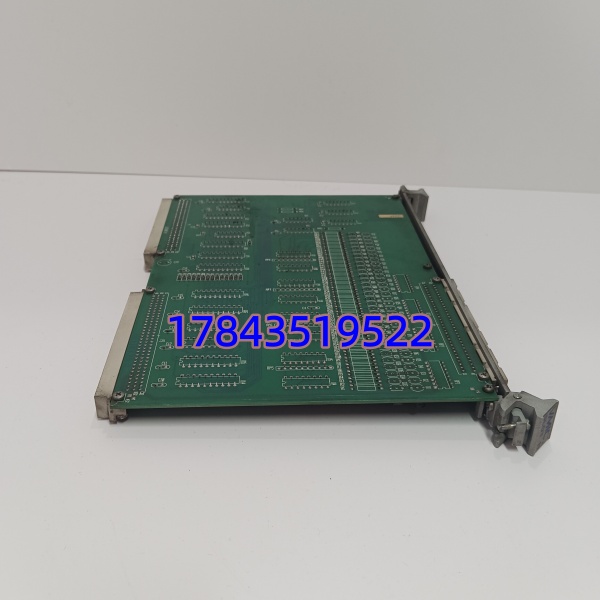

· 型号：VMIVME-2170A
· 品牌：GE Fanuc VMIC（现 Abaco Systems，Emerson Legacy）
· 系列：VMIC VMEbus Digital I/O — VMIVME-2170 系列（32-Channel Optically Isolated Digital Output）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VMIVME-2170A（基础版 VMIVME-2170 直接兼容替代） |
| 功能类型 | 32 通道光电隔离数字量输出（Digital Output，非输入/双向） |
| 总线标准 | VMEbus Rev. C.1/D（IEEE 1014），A16/A24 短 I/O 空间访问 |
| 输出通道数 | 32 路，分 4 个 8 位端口（Port A–D），独立可编程 |
| 输出形式 | 光耦开路集电极（Open Collector / Source/Sink 可配），需外部现场电源上拉 |
| 输出电流能力 | 典型 2.5 mA（逻辑级）或 300 mA（功率级，依跳线/负载条件），每通道独立 |
| 现场电源要求 | 外部施加上拉电压（典型 5–30 VDC 依负载），模块本身背板取 +5 VDC 逻辑电 |
| 隔离电压 | 通道↔VME 背板 1000 VDC 持续，6000 V 脉冲（1.2/50 μs） |
| 地址选择 | 板上 14 位 DIP 开关设 A16 基地址（典型 0xXX00–0xXXFF 范围） |
| 数据传输 | 支持 8-bit（4 个单字节端口）和 16-bit（两个相邻端口合并）写入 |
| 访问类型 | Supervisor / Non-privileged Short I/O 访问，支持 VME DTACK 握手 |
| 状态指示 | 前面板每通道/每组 LED（多数批次有 Port Activity LED 或 PWR 指示） |
| 安装形式 | 标准 6U VME 双高欧卡（233 × 160 mm，单槽宽），J1+P2 连接器 |
| 工作温度 | 0℃～+55℃（商用级），部分宽温批次标 -40℃～+85℃（核对标签） |
| 存储温度 / 湿度 | -55℃～+125℃ / 5–95% RH 无冷凝 |
| 功耗（背板 5V） | 典型 <1.5 W 逻辑部分，现场侧功耗取决于外接负载 |
| 认证 | CE，符合 IEC 61010 / MIL-STD 部分批次 EMI 测试 |
| MTBF（参考） | >100,000 h @ 25℃（Telcordia Method I，VMIC 系列产品典型值） |
产品介绍
VME 老机箱里带继电器阵列嫌占槽位？2170A 把 32 路光隔 DO 压进单槽，外部只给现场电源（24VDC 常见）配上拉电阻，VME SBC 写端口寄存器直接拉低/拉高对应光耦，继电器或指示灯即动作——在一个舰载仿真台碰到过用它替掉三块自制 TTL 接口板，故障率立降。它的隔离不只是防干扰，更是把现场 24V/48V 地电位差跟 VME 背板 5V 逻辑彻底隔开，避免地环流烧背板（现场实测发现老系统不隔离 DI 卡常因此挂掉，这卡反倒安全）。
商业层面提醒：GE VMIC 该系列已 EOL，市面基本 NOS 或测试良品。一定确认卖家做通道级上电测试（给模拟负载看每路拉电流/释放正常），只说”外观好”的不够——光耦老化是暗病高发点。不足也要说：它不自带现场电源，现场侧须自行设计保险与续流二极管（驱感性负载时）；另外部分批次无板载看门狗或回读校验，软件写输出后建议周期性刷新防 latch-up。新设计不应再选此架构，应评估 Abaco VPX 或 PCIe 替代方案。
替换与升级建议
✅ 直接替换
- VMIVME-2170A ←→ VMIVME-2170（无后缀基础版）：A 版向下兼容，直接插同 VME 槽、同 DIP 地址设即可运行，无需改驱动或 SBC 代码。
- 同系列冗余备件替换（故障更换）：同型号直接热/冷更换，VME 初始化时 SBC 重写输出寄存器即恢复，组态不变。
⚠️ 软件兼容（需改配置/评估）
- VMIVME-2128（32 ch DI）或 VMIVME-1128（128 ch DI）：物理同尺寸但功能相反（输入），不能直接替输出用途，除非系统架构改为外部设备驱动此卡做状态读入——属重新设计 I/O 映射。
- Abaco Systems VMIVME-2170A 新批次（若有少量续产）：同型号不同 date code 可互换，核对跳帽默认位置（少数新批次取消 300mA 高驱模式跳线改恒 2.5mA，需确认负载匹配）。
❌ 硬件不兼容
- VMIVME-2536/2540（混合 I/O 或模拟卡）——引脚兼容但寄存器映射不同，插上不识别为 2170 逻辑，软件需重写。
- PCI/PCIe 数字 I/O 卡——无 VME J1/P2 连接器，物理无法安装。
若无 VMIVME-2170A 库存，短期应急可用两块较小 VME DO 卡拼（浪费槽位）或外挂 VME→串口 DO 扩展模块——均不理想，建议等货或评估整机 VME 平台迁移。
常见问题解答 (FAQ)
Q1：这卡是数字量输入还是输出？能当 DI 用吗？
纯数字量输出（DO），32 路 Open Collector 光隔输出。不能当 DI 用，也无输入寄存可读（写端口可回读锁存值但非现场状态）。买前确认您需要的是输出驱动继电器而非采集开关量。
Q2：现场侧要自己供电源吗？怎么接？
要。输出级是光耦集电极开路，需外部接现场电源（典型 24VDC）经负载（继电器线圈/指示灯）连至输出端子，公共端接电源正极（Source 模式）或地（Sink 模式按跳线）。模块背板只取 +5V 给逻辑，不给现场侧供电。
Q3：DIP 开关地址怎么设？跟 SBC 软件怎么对应？
14 位 DIP 设 A16 空间基地址（通常 A07–A01 + AM 代码使能），软件里 VME 短 I/O 读写 base+offset（Offset 0x00=Port A, 0x01=Port B…）即控制对应 8 路输出。具体偏移表见 GE VMIC Hardware ManualVMIVME-2170——建议新接手的人先用示波器量输出脚验证写位成功再接现场负载。
Q4：驱动继电器要加续流二极管吗？
强烈建议。虽然光耦本身隔离，但感性负载（继电器/接触器线圈）断开时产生反电动势可能击穿光耦输出管或干扰相邻通道——在负载两端并联反向续流二极管（线圈电压反向并接）是标准做法，部分现场电源模块已内置钳位但别依赖。
Q5：买到的是 NOS 翻新件，怎么快速验货？
要求卖家提供：①上电背板 +5V 电流正常（不短路）；②逐通道加模拟负载（如 LED+电阻串 24V）写入全 1 / 全 0 / 交替码验证每路拉低能力；③量隔离电阻 >500V 不击穿（简易可用兆欧表 500V 挡测通道-背板）。暗病多在光耦 CTR 衰减，全通才算可用。
