产品详情

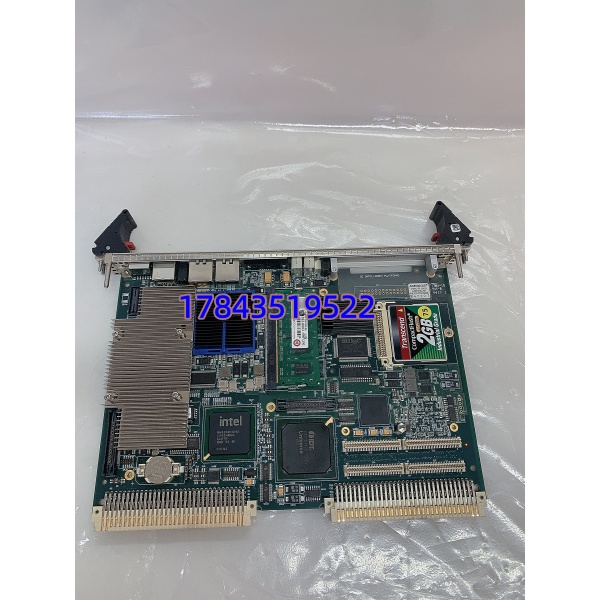

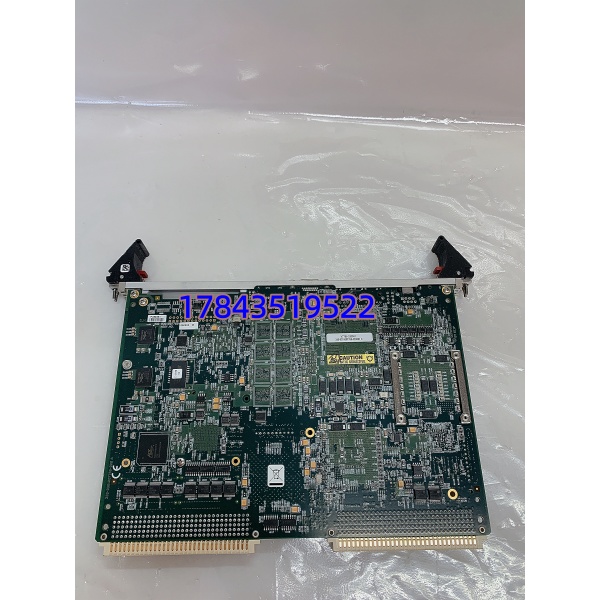

· 型号：V7768-320001（对应 VMIVME-7768-xxx，GE 内部编号 350-9301007768-320001 Rev C）
· 品牌：GE Fanuc / GE Intelligent Platforms（VMIC 产品线）
· 系列：VMIVME-7768 Series VME Single Board Computer（SBC），用于 Mark VIe VME 架构节点或通用 VME64 系统
规格参数
- 市场名/关联型号：V7768-320001，VMIVME-7768（后缀区分 CPU/内存/接口，如 VMIVME-7768-734000、-734001 等）
- GE 物料/订单号示例：350-9301007768-320001 C（C = Revision）
- 板型：VME 6U（160×233 mm），J1/J2 P1/P2 VME64 连接器
- 处理器：Intel Pentium 4（Northwood / Prescott）或 Intel Celeron（Willamette-128），典型主频 1.8 / 2.0 / 2.4 / 2.8 GHz（依具体 BOM Rev）
- 芯片组：Intel 845PE / 865G + ICH4 / ICH5（依 Rev）
- 系统内存：板载 DDR SDRAM 512 MB / 1 GB / 2 GB（非插槽 SO-DIMM，BGA 焊接），部分版本 ECC 可选
- BIOS：Phoenix / General Software Embedded BIOS，支持 PXE NetBoot、DiskOnChip、CF/SATA 启动
- 板载存储：1× IDE (44-pin) for 2.5″ HDD or CF adapter，1× CompactFlash Type I/II socket，部分 Rev 有 SATA 150 port
- 网络接口：2× 10/100/1000Base-TX Gigabit Ethernet（Intel 82541/82547 控制器），RJ45 前置或 via P2 后 I/O
- PMC 扩展：1× 64-bit/66MHz PCI-X PMC 站点（IEEE 1386.1 Pn4），可插 GE VMIC PMC 串口/以太网/FPGA 卡
- 串口：2× RS-232（COM1 为控制台 DB9 前置，COM2 via P2 或额外 header）
- USB：2× USB 2.0（前置 Type A，依面板版型）
- 显卡：集成 AGP 显卡，前端 VGA HD15
- 键盘/鼠标：PS/2 Mini-DIN（前置，依面板）
- 看门狗：可编程 HW WDT（可触发 VME SYSRESET / NMI / IRQ）
- RTC：电池备份（CR2032 板载）
- VME 特性：VME64 规范，A16/A24/A32/D08/D16/D32/D64 (BLT/MBLT)，可设 SysCon，Interrupt Level 可配
- 供电：+5V main（典型 4–8A 依 CPU 主频及外设），+12V（HDD/FDD 可选），-12V（少量用于串口驱动）
- 状态 LED：板载 PWR、RUN/Heartbeat、HDD Act、Link/Act per Ethernet port
- 工作温度：0℃ ～ +55℃（工业级，部分宽温版 -40～+71℃ 属 VMIVME-7768 军品）
- 存储温度：-40℃ ～ +85℃
- 相对湿度：5%–95% RH（无凝露）
- 冷却：强制风冷沿 VME 卡槽（建议 ≥1 m/s）
- 尺寸：6U VME，160(H)×233(D)×~20 mm(W 含导轨导销)
- 净重：约 0.75–0.95 kg
- 认证：CE、FCC Class A，UL/CSA（依批次 COC）
- 支持 OS（原厂 BSP）：QNX 6.x、VxWorks 5.4+/6.x、Windows XP Embedded、Linux 2.4/2.6
产品介绍
V7768-320001（VMIVME-7768 系列）是 GE/VMIC 的 VME 6U 单板计算机——在 Mark VIe VME 架构柜里通常充当 Control Processor 或 History/Communication Processor，跑 QNX 或 Win Embedded，通过 VME 背板与 I/O 板通信，对外双千兆口接控制网/上位机。比上一代 VMIVME-7740（Pentium M）算力高、有千兆网和 PMC 槽，是 2000 年代中后期 Mark VIe VME 节点的典型主控。
有一点要注意：这板不是 Mark VIe 的 UC 模块（UC 是独立 PowerPC 架构做控制运算），V7768 主要负责运行 OS、人机接口、历史存贮和与 ToolboxST 通信。换件时 CPU 主频、内存容量、BIOS Rev 尽量与原板一致——Mark VIe 软件会对 Board ID / Memory Size 做校验，不同内存（512MB vs 2GB）可能报 Config Mismatch，需重做 Flash 或恢复 CF 镜像。另外 CMOS 电池 3 年一查，CF 启动卡 5–7 年建议预防性镜像备份/更换。
应用场景与行业案例
痛点切入
我遇过一台 9FA Mark VIe VME 柜，控制处理器报”VME CPU Not Responding”，reboot 卡 BIOS POST。拆出 V7768 发现 CR2032 电池漏液腐蚀附近电阻，CMOS 丢设置且 CF 卡只读。换同 Rev 板+新电池+原 CF 镜像（设 First Boot=CF, COM1 console 115200-8-N-1），恢复。这类板最脆弱的是电池和 CF 卡，CPU 本身很少坏。
典型场景
- 燃机/蒸汽轮机 Mark VIe VME 控制柜——做 VME Control/History Processor，非它不可因需与 Mark VIe VME backplane + ToolboxST 软件版本绑定。
- 军工/航太 VME 测试台—— 做主控跑 VxWorks/QNX，PMC 槽扩展定制测量子卡。
- 老厂 GE 90-70 + VMIC 架构数据集中——作 VME 主站采集 VMIC I/O 并协议转换上送 MES。
- 实验室遗留 VME 系统维护——替代老化 SBC 延续系统寿命，避免整体换代。
真实案例
沿海某 9E 燃机电厂 Mark VIe 柜年检，发现 V7768 Heartbeat LED 偶闪异状，量电池电压 2.3V（临界）。趁停机窗口断电拔板→换 CR2032→插回→上电进 BIOS 核对 Boot Order=CF→Save & Exit→ToolboxST 连上显示 All Blocks Healthy，全程 20 分钟。老师傅说：”这种 VME CPU 板最怕没人记着换电池，下次大修顺手全换。”
