描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | GE UR8LH（UR-8LH） |
| 制造商 | GE Multilin（General Electric） |
| 模块类型 | CT/VT 电流/电压互感器输入扩展模块 |
| 适用主机 | GE UR系列继电器（T60, G60, M60, L90, F60, UR9xH CPU等） |
| CT通道 | 4路独立，1A / 5A 标称（软件或DIP开关可选） |
| VT通道 | 4路独立，最高 300V AC 线电压（120V二次典型） |
| CT准确度 | Class 0.2（保护级） |
| VT准确度 | Class 0.5（典型） |
| 采样率 | 64 samples/cycle（60Hz系统） |
| 增强诊断 | 支持 A/D 基准漂移检测、CT开路监测、信号路径自校（需FW≥V5.20） |
| 背板通信 | UR 专有高速内部总线（与主机CPU通信） |
| 供电方式 | 由 UR 继电器机架背板供电（无需外接电源） |
| 通道隔离 | 2.5 kV AC（通道-通道 / 通道-逻辑） |
| 工作温度 | -40°C ～ +85°C（工业级全温） |
| 安装方式 | 插拔式，插入 UR 继电器机箱指定槽位（Slot 1–6） |
| 热插拔 | 支持（机架允许前提下） |
| 配置软件 | GE EnerVista UR Suite |
| 尺寸/重量 | 约 152×178 mm / ≈1.13 kg |
产品深度介绍

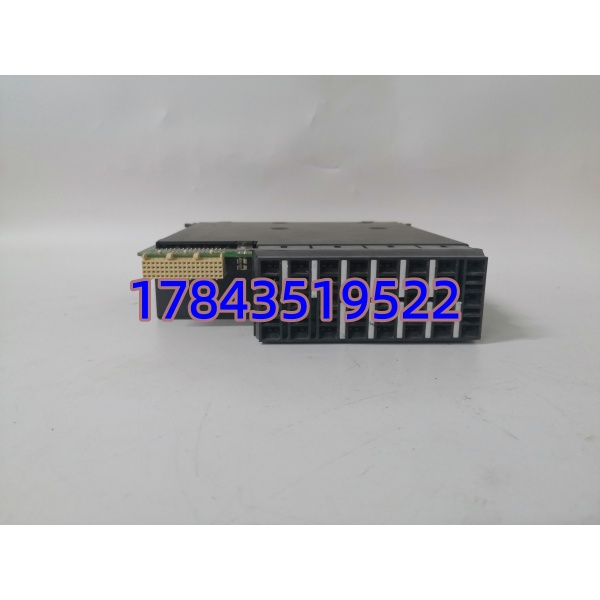

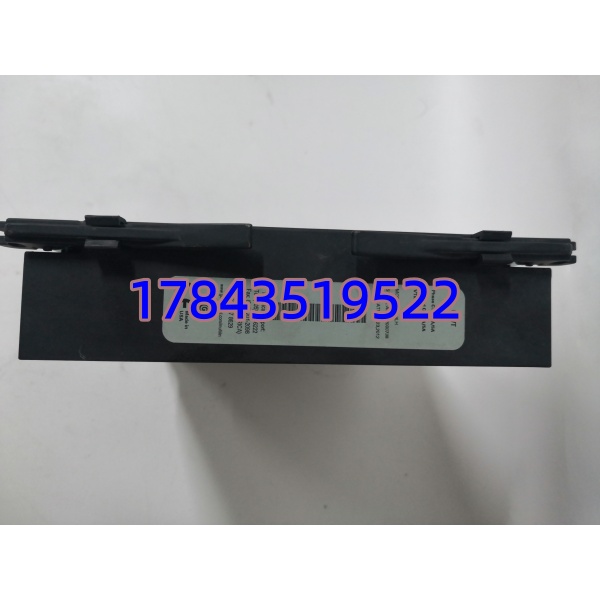

GE UR8LH 是 GE Multilin UR 系列通用保护继电器专用的 CT/VT 模拟量输入扩展模块，为 T60（变压器保护）、G60（发电机保护）、M60（馈线保护）、L90（线路差动）等主机提供 4 路电流互感器和 4 路电压互感器高精度二次侧信号接入能力。模块内置增强诊断功能可持续监测 CT 二次回路开路、A/D 转换器异常及基准电压漂移，并在检测到故障时向 CPU 上报”Module Failure”以防止误跳闸。
与基础版 8L 模块相比，UR8LH 的”H”后缀代表 Enhanced Diagnostics 版本，更适合对保护可靠性要求严苛的变电站及发电厂。模块直接插在 UR 继电器机箱背板上，由主机供电并通过内部总线传输采样数据，无需额外接线和电源，更换便捷。
应用场景与行业案例
变电站继保装置的 CT/VT 模块一旦异常，保护装置要么测不到电流电压导致功能闭锁，要么采数值漂移引发误动——轻则告警停机，重则误跳主变。UR8LH 这种可热插拔的扩展模块就是让运维人员在不停电情况下快速恢复测量通道。
典型应用场景：
- 发电厂 — 发变组保护（G60/T60）
发电机出口及主变高压侧电流电压测量。CT/VT 模块故障会导致同期、逆功率、差动保护不可用，必须快速更换恢复。
- 变电站 — 线路/母线保护（L90/M60/F60）
220kV 及以上线路保护装置中提供三相电流及电压采样，用于距离保护、零序方向元件计算。模块自带 CT 开路检测对防止保护拒动很关键。
- 工业企业 — 高压配电进线保护
大型冶炼厂、化工厂 10kV/35kV 总配进线，UR 继电器配 UR8LH 做过流、接地、电能质量监测，模块精度直接影响计量和定值配合。
- 新能源 — 风电场集电线路保护
箱变及集电线路保护装置中采集风电馈线 CT/VT 信号，海上或高湿环境对模块隔离度和自诊断要求较高。
- 水电 — 机组同期与无功调节
同期并列时依赖 VT 模块提供的电压相位信息，UR8LH 的采样精度和相位一致性直接影响并网冲击大小。
案例：西南某 500kV 变电站 #2 主变保护屏 G60 继电器报”CT Module Fail”，查下来是 通道自诊断触发（A/D 基准超差）。当时正值迎峰度夏负荷高峰，站内无备件。联系我们确认库存后当天发出，工程师趁保护装置切换至备用 CPU 的短暂窗口热插拔更换，5 分钟恢复正常运行，避免了申请停电倒闸操作（影响约 8 万户用电）。事后该站将 列入 A 类关键备件清单，常备 2 块。
