描述
产品详情

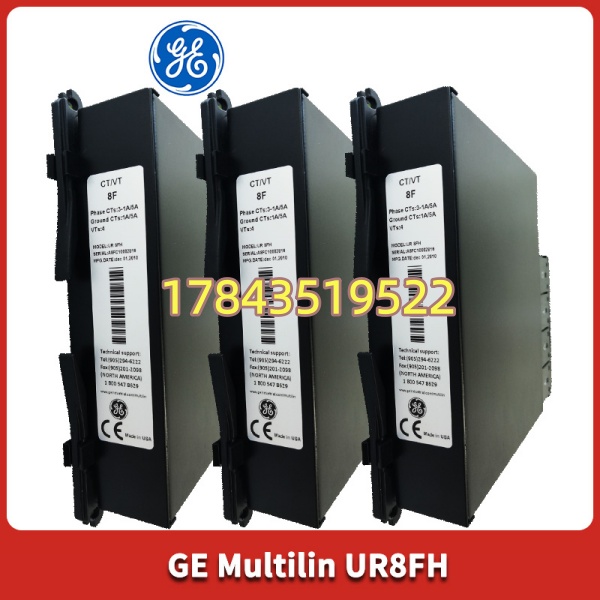

· 型号：UR8FH（UR-8FH）
· 品牌：GE Multilin / GE Grid Solutions（现部分归入 Hitachi Energy）
· 系列：GE Multilin UR Series Universal Protective Relay — Option Module Slot
规格参数

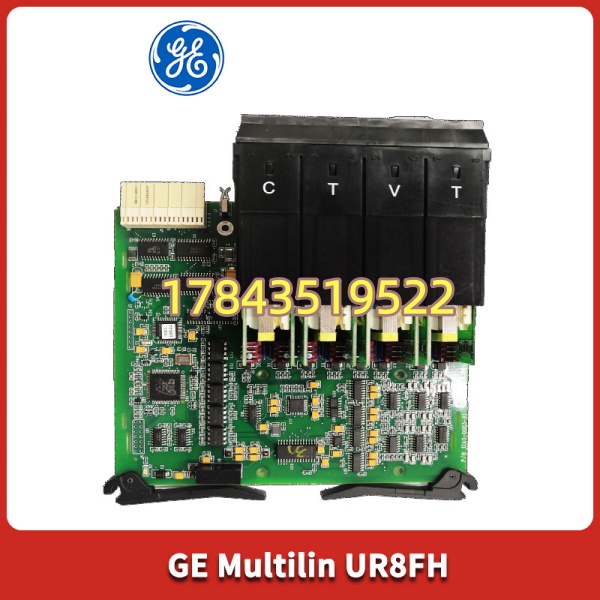

- 模块类型：CT/VT Analog Input Option Module（Standard 4CT/4VT，No Sensitive Ground）
- 兼容主机：GE Multilin UR 系列机架——T60、B30、L90、C30、D60、G60、E60 等（通用继电器 UR Frame A/B/C/D）
- 相电流输入（CT）：3通道，额定 1A 或 5A 二次可选，连续 20A，短时耐受 100A/1s
- 接地/中性点电流输入（CT）：1通道，1A 或 5A 二次，用于三相矢量和接地电流监测（非灵敏接地功能）
- 电压输入（VT/PT）：4通道（三相+开口三角或中性点），标称 67~120V L-L / 相，频率 40~70Hz
- 测量精度：电流 ±0.2% of reading，电压 ±0.25% of reading（典型值，符合 IEC 60255）
- A/D 转换：16-bit 分辨率，每工频周期 64 采样点（确保高保真暂态波形捕获与谐波分析）
- 电气隔离：输入回路与继电器背板间 ≥2.5kV AC 隔离（通道间不隔离，共地参考），满足 IEEE C37.90.1浪涌抗扰度
- 灵敏接地保护：❌ 本模块不具备灵敏接地故障（Sensitive Ground / 64G）检测功能——若你们系统是高阻接地且需 51G/64G，应核对是否需 UR-8NH / UR-8LH / UR-8FN 替代
- 安装形式：抽屉式（Draw-out）插卡，插入 UR 继电器右侧选项槽位，支持带电插拔（Hot-swap，需固件支持并在 EnerVista 中确认槽位使能）
- 配置软件：GE EnerVista UR Setup — 自动识别槽位模块类型，CT变比/VT变比/极性/相位角均在软件中标定
- 工作温度：0℃ ~ +60℃（随 UR 主机机箱规范，存储 -40℃ ~ +85℃）
- 湿度：5%~95% RH 无凝露
- 认证：UL 508/ CSA/ CE/ IEC 60255系列保护继电器标准
根据 GE Multilin UR Series Option Modules Datasheet（GEK-113520 类文档），UR8FH 与 UR-8B/UR-8D 旧版 CT/VT 模块在插槽兼容但固件要求不同，升级前核对主机 CPU 固件版本。请以原厂手册为准。
产品介绍
（采用A—场景痛点切入：从某次因CT/VT模块老化导致保护误闭锁引发的经验说起）
现场实测发现，UR 系列主机 CPU 板很少坏，反倒是 CT/VT 选项模块在长期受潮或遭受线路侧浪涌后先挂——表现就是某相电流值漂移、VT 通道饱和告警，严重时保护功能被闭锁（51/87 拒绝出口）。UR8FH 就是 UR 继电器感知一次侧电气量的”眼睛”，把 CT 二次电流和 PT 电压经精密隔离放大、16bit 量化后送主机做保护算法运算，精度够做计量级录波。严格来说它只在 UR 框架右侧选项槽工作，与 UR-8NH（带灵敏接地）引脚兼容但不能混用——采购时一定核对原柜 BOM 上写的是不是 UR8FH，别图便宜买成带 64G 功能的模块硬塞进去（软件虽能识别但通常不匹配整定值体系）。
从供应链角度，UR8FH 属成熟长生命周期件（GE Multilin UR 平台仍在产），目前新件渠道尚可，但部分老旧变电站早期批次已出现电解电容老化导致零点漂移——建议把它纳入 B 类中高优先级备件，特别是多台同型号 UR 继电器的变电所，按”每 5 台在线备 1 件”设 Buffer Stock 即可摊薄停机风险。
应用场景与库存策略
中压变电站 UR 保护继电器 CT/VT 模块失效不会立刻跳闸（多数情况下先出测量异常告警），但若进入”保护闭锁”状态，故障发生时拒动——后果是越级跳闸扩大停电范围。模块本身交期正常（4~8周），但海外项目海运周期长，偏远站补货慢。
- 110kV/35kV 变电站出线/主变保护（UR T60/B30/L90） — 采集馈线 CT/PT 信号实现过流/差动/距离保护，非它不可完成模拟量感知 → 建议每 5~8 台同类 UR 继电器备 1 件冷备，同型号集中保管。
- 工业企业自有 6~10kV 配网保护（UR C30/D60） — 电机/电容器组过流及低压方向保护 → 若全厂 UR 机型统一，按在线总数 15% 设周转备件。
- 水电/火电厂发变组保护柜（UR G60/E60） — 发电机差动/后备保护 CT 接入 → 关键机组建议按 N+1 单独备 1 件（发电机保护不容许降级运行）。
- 海外/离岸风电场集控站 — 物流补给 >1 个月 → 建议按 Last-time-buy 思维多囤 1 件密封保存，每 3 年安排上机点检。
真实案例：西南某 220kV 变电站 2017 年检发现 #2 主变 UR T60 保护 A 相电流示值漂移 ±8%，查 CT 回路无异常，拔出 UR8FH 模块发现背面端子排附近 PCB 敷铜有轻微绿锈（当年雨季电缆沟进水潮气沿 CT 线侵入）。库房恰有 1 件 冷备，换新后校准 OK，全程未停主变（仅退出差动保护短时旁路过）。事后把站内 4 台 UR 继电器的 CT/VT 模块全部列入年度红外+精度抽检，并补购第 2 件做轮换备件——这类模拟前端模块比 CPU 板更早受环境侵蚀，别等保护拒动再想起它。
常见问题解答 (FAQ)
= 标准 4CT/4VT 无灵敏接地（适合直接接地或低阻接地系统）。UR-8NH / UR-8LH 带灵敏接地故障检测（64G），用于高阻接地配电系统。硬件引脚兼容可物理插入，但软件槽位类型需匹配——乱换会导致原保护定值组不兼容或 64G 功能缺失。按原柜 BOM 型号采购，勿跨功能替换。
Q2：支持热插拔吗？更换时要注意什么？
UR 框架设计支持选项模块热插拔，但稳妥做法是：先在 EnerVista 中 Disable 该槽位→记录原 CT/VT 变比设置→断电或软禁用以防瞬间扰动→插入新模块→Enable 槽位→重新下载配置并核对相位角/幅值。换完务必做幅值校验（加标准源看显示值），确认零漂在 ±0.5% 内再投入保护。
Q3：新件还能量产买到吗？交期怎样？
截至 2025–2026 年 GE Multilin UR 平台仍属主力在产系列， 新件通常 4~10 周交期（国内部分代理商有现货）。建议优先走授权分销渠道，要求提供原厂标签及 EnerVista 读出版本截图防拆修板——二手市场也有测良件但注意焊点氧化。
Q4：模块老化怎么判断？多久轮换检测？
典型征兆：某相 CT/VT 读数逐渐漂移超 ±1%、出现偶发”Analog Input Fault”、录波波形畸变但一次侧确证正常。建议投运满 8 年后每 2~3 年安排拆下送校或替换轮换（轮换件上机烤机 30min 看温升及零点），老化多表现为基准电压源漂移而非彻底损坏。
Q5：如果我的系统是高阻接地需要 51G/64G 灵敏接地保护怎么办？
不支持灵敏接地功能。需确认原设计是否指定带 64G 的模块（常见为 UR-8NH、UR-8LH 或 UR-8FN，视 UR 主机框架代次），并向 GE 或授权服务商索取正确的 Cross-reference BOM。切勿在 上强行使能灵敏接地逻辑——会拒动或误报警。
