描述
产品详情

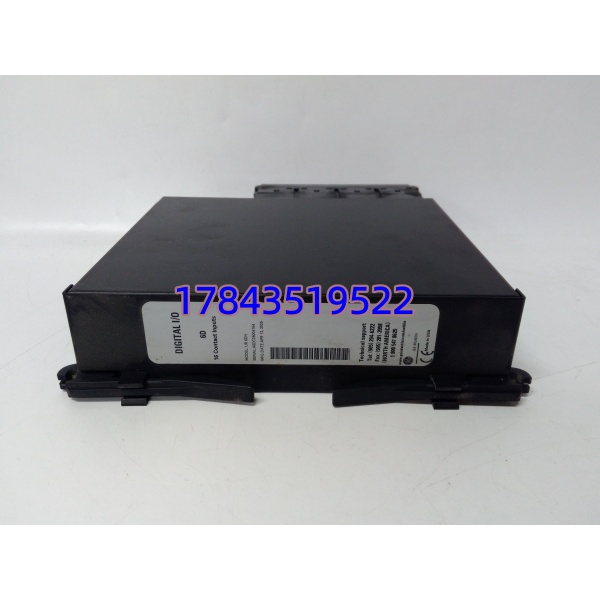

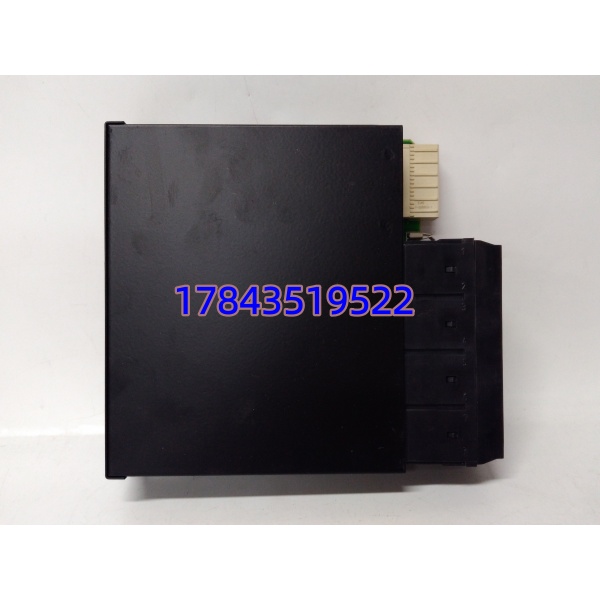

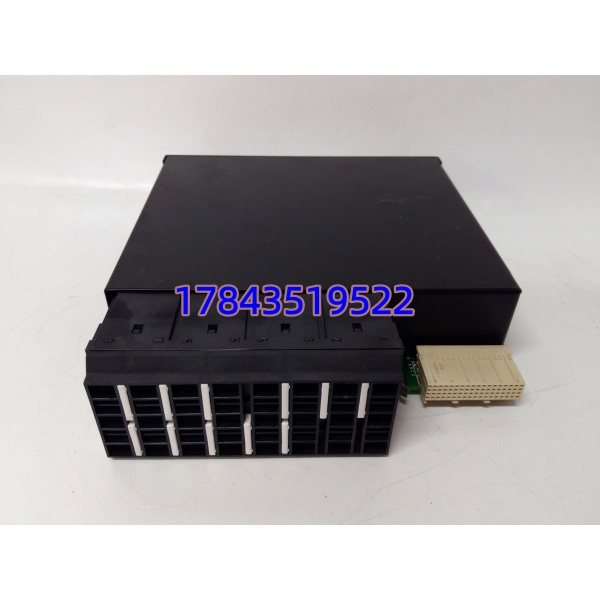

· 型号：UR6DH（订货号通常标注 UR-6DH，GE Multilin P/N 见模块标签）
· 品牌：GE Multilin / GE Grid Solutions
· 系列：Universal Relay（UR）系列 — I/O Expansion Module
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品名称 | UR6DH Digital I/O Control Module |
| 所属系列 | GE Multilin Universal Relay（UR）扩展模块 |
| 数字量输入（DI） | 16 路独立接触量输入，光电隔离，支持干/湿接点 |
| DI 额定电压范围 | 24–250 V AC/DC（50/60 Hz），阈值按电压版本自适应 |
| DI 输入阻抗 | 典型 ≈5–15 kΩ（依电压等级），吸合电流约 2–10 mA |
| 数字量输出（DO） | 6 路 Form-C（转换型 SPDT）机电继电器触点 |
| DO 触点容量 | 2 A @ 250 V AC 阻性 / 30 V DC 阻性（连续）；最小切换负载 10 mA |
| DO 动作时间 | 闭合 ≤8 ms，释放 ≤4 ms（典型，负载相关） |
| I/O 隔离电压 | I/O 侧与 UR 背板总线间 ≥2500 V DC（1 min） |
| 通信方式 | UR 内部高速并行/串行总线（不可外接 Modbus，须通过主机 UR 转发） |
| 配置与诊断 | 通过 EnerVista UR 软件组态每通道功能、查看实时状态及 SOE |
| LED 指示 | 每 DI 通道状态 LED + 模块 RUN/ERR 指示 |
| 热插拔 | 支持（插拔时 UR 主机正常运行，建议先 Disable I/O 再拔以防瞬态误输出） |
| 供电方式 | 由 UR 主机模块槽位背板取电（无需外部电源） |
| 工作温度 | -40℃ ～ +70℃（IEC 60255 标准，部分资料标 -20～+70℃ 保守工况） |
| 存储温度 / 湿度 | -40℃ ～ +85℃ / 5%–95% RH 无凝露 |
| 安装方式 | 插入 UR 系列继电器右侧扩展槽位（最多依主机型号支持 2–3 块 I/O 模块） |
| 尺寸 / 重量 | ≈152×178×38 mm（6″×7″×1.5″）/ ≈1.1–1.2 kg |
| 认证 | UL / cUL / CE，符合 IEC 60255、IEEE C37.90 抗浪涌标准 |
| 兼容 UR 主机 | L90、T60、M60、F60、C60、P60 等（要求固件 V5.92 以上，推荐 V6.x+） |
产品介绍
某个 220kV 站改造时原 T60 变压器保护只配了基本 DI/DO，新增断路器双位置监视和三副跳闸压板引出后发现槽位空着——直接补一块 UR6DH 搞定，不用动主保护 CPU 或改屏后端子排布局太夸张。UR6DH 的定位就是 UR 系列继保装置的”硬接点扩展翼”：16 路宽压接触量输入直接接隔离开关辅助接点、气体继电器报警接点等，6 路 Form-C 继电器输出可配成跳闸/合闸命令或光字牌驱动，所有状态经 UR 内部总线送主 CPU 参与逻辑并上送 SCADA。
它的实际采购价值就两点：一是省硬接线柜空间+减少中间继电器层叠（原来要加 16 只分立光耦继电器现在一块卡解决，SOE 时间戳还精确到 ms 级方便事故分析），二是热插拔更换不中断主保护运行——年检换模块最怕误动，这点设计很贴心。必须泼冷水：它不能脱离 UR 主机独立用、不兼容 Series 90-30 PLC 背板、不带以太网口，部分第三方”通用 DI 模块”标 UR6DH 兼容纯属误导，一定要看模块标签 GE Multilin Logo 及 UR 字样。
替换与升级建议
✅ 直接替换
- UR6DH 同型号不同批次——完全 1:1 互换，插同槽位 UR 主机自动识别。建议 EnerVista 里先读取原模块 I/O 组态截图备份，新模块插入后核对 Channel Enable 设置一致（默认可能全 Disable）。
⚠️ 需注意兼容条件
- UR6CH / UR6TH 等其他 I/O 类型——UR6CH 是 16 DI only（无 DO），UR6TH 是 16 热电偶 AI，物理可插同槽但功能完全不同，不可互代，换型需同步修改 UR 主机 Logic/Setting 中 I/O Map，工作量约 1–2h。
- 老 UR 主机（固件 < V5.92）——部分极早期 UR 版本不识别 ，需先升 UR OS（要专用升级 Key/密码，现场做需停机几分钟），建议提前查主机菜单 → Settings → About 确认版本。
❌ 硬件不兼容
- GE Series 90-30 / RX3i I/O 模块（IC693MDLxxx 等）——物理尺寸、背板总线协议完全不同，严禁替用。
- Bently / Schweitzer / ABB 保护装置扩展 I/O 卡——各厂私有总线互不通用。
