描述
产品详情
· 型号：SR489-P5-HI-A20-E
· 品牌：GE Multilin（GE Grid Solutions）
· 系列：SR489 Generator Management Relay
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | SR489-P5-HI-A20-E（489-P5-HI-A20-E 为同义标称） |
| 产品定位 | 数字式发电机管理继电器（Generator Management Relay, GMR） |
| CT输入 | 3×相CT + 1×中性点CT，5A 二次额定电流（P5选项），精度 ±1% FS |
| PT输入 | 3×或4×电压互感器输入，典型 100/110V 或 120V 线路电压 |
| 控制电源（HI） | 90–300 VDC 或 70–265 VAC，48–62 Hz，功耗约 15 VA |
| 模拟输出（A20） | 4–20 mA 隔离模拟量输出（最大负载 750Ω），可映射任意测量量 |
| 数字输入 | 7路可分配 DI（24 VDC 湿/干接点），用于启动/停机/闭锁等外部命令 |
| 继电器输出 | 10路可编程 Form-C 接点，含 2路高速跳闸出口（额定 5A/250VAC），带跳闸线圈监视（2–5mA trickle） |
| RTD温度输入 | 最多12路（Cu/CuNi/Platinum 类型），用于定子绕组及轴承热保护 |
| 显示与通信（E） | 增强型点阵 LCD + 本地按键；RS-232/RS-485 + 10/100M 以太网；Modbus RTU/TCP、DNP 3.0、IEC 61850（选配） |
| 保护元件 | ≥30种：87G差动、64定子接地、40失磁、32逆功率、51/51N过流、27/59电压、81频率、46负序、21距离后备等 |
| 记录功能 | 256条 SOE（IRIG-B 时标）、故障录波（每周波≥12采样，最长128周波）、趋势记录 |
| 工作环境 | -40℃～+60℃（IEC 60068-2），海拔 ≤2000m，前面板 IP40/IP65（带密封垫），后部 IP10 |
| 安装方式 | 面板嵌入式（开孔≈190×190mm）配 SR489-CASE 抽出式外壳，CT 自动短路保护 |
| 配套软件 | GE Enervista 489PC Setup（免费下载自 GE Grid Solutions 官网） |
产品介绍

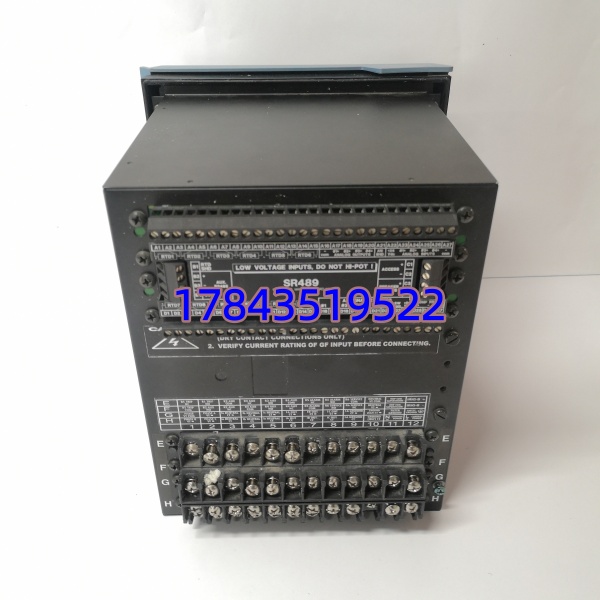

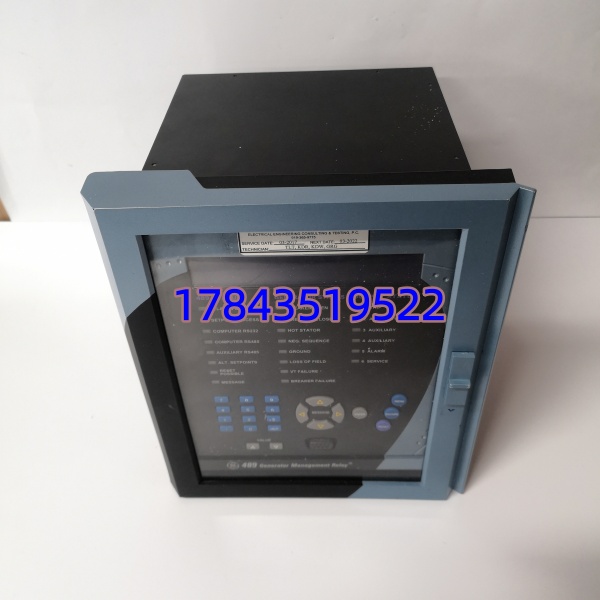

碰到过自备电厂因老款 SR489 只有基础屏且无以太网，运行人员每次查故障都得抱着笔记本去就地接串口——冬天室外零下二十度，RS-232 口还容易氧化接触不良。SR489-P5-HI-A20-E 把前面板升级为增强 LCD（可汉化显示定值/报警文本），后侧加了 10/100M 以太网口，配合 Enervista 489PC 软件直接走 Modbus TCP 或 DNP3 上 SCADA，省掉那根要命的串口线。
商业层面这台继电器最大的卖点是”全生命周期够用不浪费”：它用 GE 成熟的 489 平台覆盖了中小型发电机（几 MW 到几十 MW）主保护+后备保护+温度监测三大需求，一台顶过去的分立过流继电器+温度巡检仪+同期表。相比新一代 G60（UR平台）， 组态简单、培训成本低，且 GE 官方目前仍提供原厂新品及经测二手流通（MRP 编号视批次不同），适合做电厂 A 类备件定额储备。注意：若您现场已规划全 IEC 61850 Ed.2架构且有预算，建议评估直接上 G60， 的 61850 为可选模块且不再做重大功能迭代。
替换与升级建议
✅ 直接替换（同后缀互换，插拔兼容）
- -P5-HI-A20-E ←→ 另一台 -P5-HI-A20-E（不同生产批次/MRP号）— 完全兼容，导入 .489 配置文件即可，工作量 ≈ 插拔+下载定值（<30min）。
- -P5-HI-A20（无 Enhanced 屏、无以太网）← 升本型号 — 前面板显示升级，开孔尺寸一致，组态文件向上兼容，需重验通信参数。
⚠️ 软件兼容（需改配置/核对电源）
- -P1-HI-（1A CT 输入版）— 物理安装相同，但 CT 变比整定值必须按实际 CT 一次/二次重算，若现场 CT 二次是 5A 则不能直接代换 P5 版，否则测量值偏差 5 倍。
- -P5-LO-（低压控制电源 20–60VDC/20–48VAC）— 机箱一样，但 HI 版宽压电源无法被 LO 版替代，若您控制回路是 110VDC/220VAC 必须选 HI，换 LO 会烧毁或拒动。
- （基础屏无 E）←→ 本型号 — 组态兼容，但失去前面板增强显示和网口，仅建议临时应急。
❌ 硬件不兼容 / 不建议直接替换
- GE G60 / UR 系列发电机保护 — 功能更强但机箱尺寸、端子排列、通信卡完全不同，需重新设计端子排及整定值迁移，不属于插换级替换。
- SR469 电机管理继电器 — 虽同属 Multilin 但保护算法针对电机，缺发电机差动/失磁/逆功率元件，不能用于发电机保护。
-E 现货且机组临停，可用同后20（降配屏）应急，但须书面记录待计划停运后复原。
