描述
产品详情

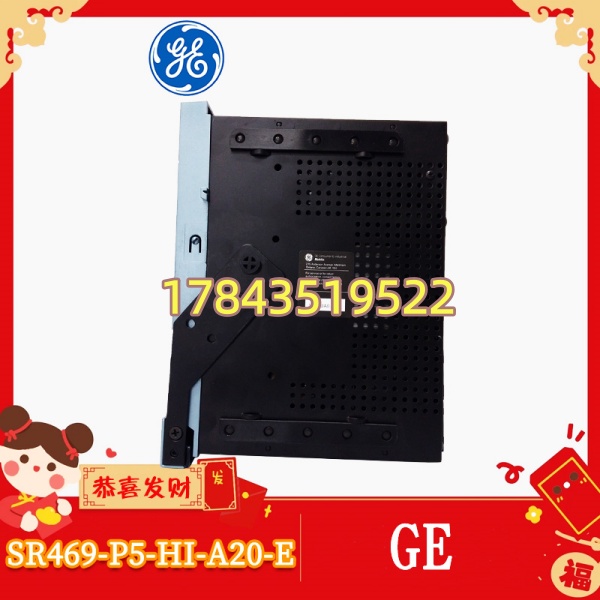

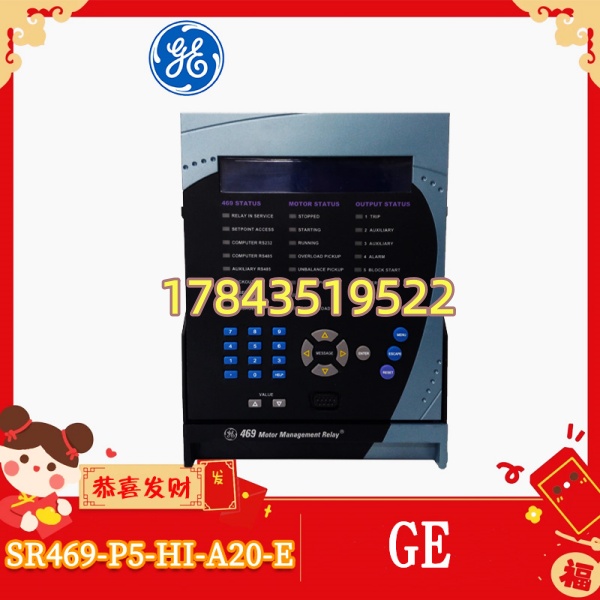

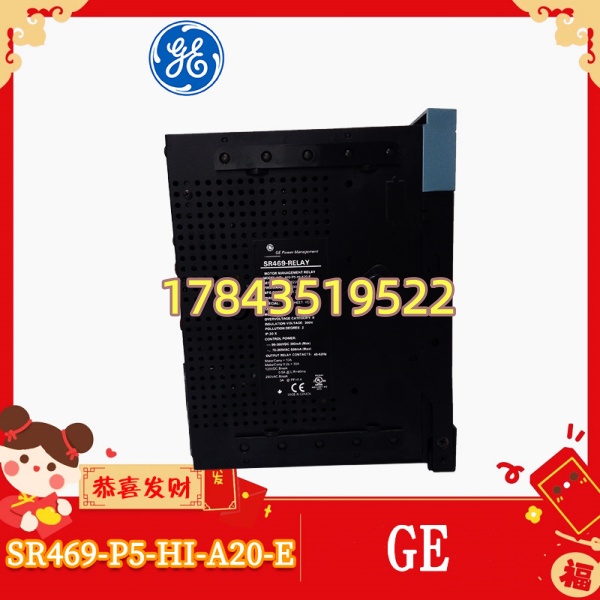

· 型号：SR469-P5-HI-A20-E
· 品牌：GE Multilin（GE Vernova / GE Grid Solutions）
· 系列：Multilin SR469 — 中大型电机保护与管理继电器
规格参数
- 产品全称：GE Multilin SR469-P5-HI-A20-E Motor Management & Protection Relay
- CT二次额定电流：P5 — 5 A（相CT二次侧，适配1–5000A一次侧变比编程）
- 接地检测方式：HI — 高阻抗接地系统专用，支持零序电压（开口三角VT）及外接零序CT，比率制动差动保护
- 额定电流等级/扩展：A20 — 20 A连续额定（部分文献指A20=I/O扩展构型，含更多DI/DO及模拟量选项，具体以实物背标为准）
- 前面板/显示：E — Enhanced LCD（40字符×2行或图形LCD），带导航键，支持本地定值浏览与事件调阅
- 控制电源范围：70–265 VAC 或 90–300 VDC，48–62 Hz，宽压适应
- 相/零序电流输入：3×相CT＋可选第4路接地/中性点CT；差动保护需首尾两组CT
- 电压输入：3×相电压＋零序电压（开口三角），用于低/过压、逆功率及HI系统接地检测
- 温度监测输入（RTD）：最多12路，支持Pt100/Pt1000/Ni100/Cu10Ω，可做定子热容量修正
- 数字量输出（DO）：6路可编程电磁式Form C继电器，5 A @ 250 VAC（跳闸/报警/启动禁止等）
- 模拟量输出（AO）：4路隔离4–20 mA（对应电流/温度/热容量/功率等可映射）
- 数字量输入（DI）：4–20路可编程（依A20子型），24–250 V AC/DC光隔离，用于远方启停/复位/联锁
- 通信接口：RS-232（前面板调试）、RS-485（Modbus RTU / DNP3）、双10/100Base-TX以太网（Modbus TCP、DNP3 IP、IEC 61850-8-1MMS/GOOSE）
- 保护功能集：I²t热模型过载、启动超时/堵转（Stall）、相不平衡/缺相、接地故障（0.02–0.05A灵敏度）、欠/过压、欠频/过频、机械堵塞、转子断条检测（Broken Rotor Bar）、比率制动差动（HI版）
- 事件与录波：≥256条SOE（1 ms分辨率）、故障前15 s＋故障后30 s录波（8通道同步）、趋势记录
- 安装方式：面板嵌入式（开孔约92×178 mm）带抽屉式抽拉机构（Draw-out case可选 SR469-CASE），前面板IP54/后IP20
- 工作环境：工作温度 -40～+70℃（部分资料0～+60℃，依涂层版本），存储 -40～+85℃，湿度5–95%非凝露
- 认证标准：UL 508/ CSA/ CE/ IEC 60255/ IEEE C37.90/ 抗震IEEE 344
参数综合GE Multilin SR469 Datasheet(GEK-106491)及行业渠道资料整理，具体I/O点数以实物背标及EnerVista软件识别为准。
产品介绍
在现场实测发现，不少6kV给水泵电机还在用老式热继电器做过载保护——夏天高温时频繁误跳，冬天又真过载不动作。SR469-P5-HI-A20-E本质上把”电机热模型＋高精度采样＋通信录波”打包进一个抽屉式单元，用基于I²t的负序电流偏置热容量算法（符合IEEE/ANSI C37.96）替代粗放的反时限曲线，能在电机真正临近绝缘损毁前精准跳闸，同时把启动堵转、绕组匝间（比率制动差动）和高阻接地故障都纳入同一台设备管辖。
严格来说，它只在EnerVista UR Setup vX.X以上版本完整支持IEC 61850SCL导入（部分旧版只出.MIB），采购时要确认随货光盘或下载权限。从TCO角度讲，469系列已进入产品成熟期（Mature），部分地区GE发出EOL预告向Multilin 869迁移，但全球存量巨大——对已装469的工厂，继续保有原型号备件比改型重配CT/PT变比和重写保护逻辑划算得多，除非整柜升级。新项目才建议直接评估869以减少未来再次LTB压力。
应用场景与库存策略
高压电机如果因保护器故障失去差动和接地保护，大多数厂规要求立即停机——一条6kV/2000kW给水泵跳车，连带汽机旁路降负荷，每小时损失动辄数十万。而新件交期近年波动大（8～24周不等），部分区域已转入LTB窗口，二手市场翻新件鱼龙混杂。
- 石化/炼油 — 裂解气压缩机、加氢进料泵（高阻接地系统HI） → 非它不可因需比率制动差动+HI零序电压检测 → 按A类关键度每台机组至少备1件密封冷备（Buffer Stock），多台同型建议N×15%
- 火力发电 — 给水泵、引风机、磨煤机电机（6kV/10kV） → 非它不可因抽屉式安装可不断电抽出更换，MTTR<15min → 同型号多台建议集中备1-2件共享池管理，每年上电校验LCD及继电器动作
- 水处理/市政 — 大型潜水泵（带RTD测温） → 非它不可因需12路RTD定子温度补偿热模型 → 建议向授权渠道锁定New Surplus或Refurb原厂测试件，勿贪便宜收未测二手
- 矿山/冶金 — 球磨机主传动（重载启动频繁） → 非它不可因启动次数计数+多次启动限制功能防频繁热累积 →
真实案例：
华北某化肥厂2018年大检修后开车，一台关键氨压缩机6kV电机突然黑屏——后来查明是控制电源模块内部电容干涸（该批2006年投运）。库房无备件，原厂新件交期18周，临时从闲置装置拆了一台不同CT变比（1A vs 5A）的469硬顶上去，结果差动保护因变比未完全匹配在试运时误动跳车两次。最终从天津二手商调同型号带测试报告件（¥2.x万含加急），延误复产近30小时。该厂此后将列入ABC-A类清单，关键机组按1:1冷备，并建立备件上电年检制度——这比赌不停机便宜太多。
常见问题解答 (FAQ)
Q1：SR469-P5-HI-A20-E 现在还能买到新件？交期和生命周期状态如何？
GE已将Multilin 469系列列为Mature产品，部分地区发布EOL/LTB通知向869系列迁移，但新-old stock和New Surplus仍有流通。原厂新件交期不稳定（8～26周），国内现货多为库存积压全新或授权翻新。强烈建议确认供应商能提供序列号、原厂标签照片及功能测试报告（含EnerVista联机识别截图），别只信塑封。
不能简单互换。 P5=5A CT二次，P1=1A CT二次，硬件CT输入量程不同。若现场CT是5A二次而误装P1版可能采样饱和或比例错误导致保护拒动/误动。替换必须型号后缀完全一致（含P5/HI/A20/E），变比不同要改CT或重选型——这是现场最容易踩的坑。
Q3：停产了要不要Last-Time-Buy？囤多少合适？
若贵司有多台在役469保护同型号电机，建议借LTB窗口按关键节点数×1件（最少1件）做战略囤货，抽屉式Case单独核算。囤前确认 firmware版本与现网兼容（EnerVista可查），入库存放防静电袋+干燥剂，每3–5年做通电SOE及继电器触点测试防电容老化。
Q4：469能用新版Multilin 869直接替代吗？需要改接线和逻辑吗？
869是469的后继平台，保护功能覆盖且有IEC 61850增强，但物理尺寸、端子排列、CT/PT接线、EnerVista配置文件均不向下兼容。直接”插拔替换”不行——需重新设计CT/PT变比录入、重写保护定值、可能改端子排。适合新项目或全站升级，不建议为救急临时换869替代469（除非允许停机改柜）。
Q5：二手/翻新件怎么验真和避坑？
① 查背标序列号字体与GE原厂激光刻印特征（仿品常丝印偏糊）；② 要求卖家提供EnerVista联机截图显示Model/FW Ver/Option Code匹配；③ 通24V DC模拟DI触发继电器动作，并用小电流源加5A CT模拟过载看LCD热容量指示变化；④ 授权翻新应有GE服务商标签及保固，无标”淘货”只能做非SIL关键回路备件。
Q6：配置软件和固件兼容性有什么注意点？
配置用GE EnerVista UR Setup（含469插件包），较老固件（vX.X以下）部分新功能如高级GOOSE不开放，升级固件前务必备份.SET文件并核对说明书支持的FW跨度——曾碰到直接跨两代升FW后差动参数复位导致误配。具体兼容矩阵请以GE官网EnerVista Release Notes为准。
