描述
产品详情
· 型号：SR469-P5-HI-A20-E
· 品牌：GE Multilin（通用电气）
· 系列：469电机管理继电器系列
规格参数
- CT二次侧额定值：5A（P5标识，适配5A电流互感器）
- 控制电源：70-265V AC / 90-300V DC，宽电压适应范围
- 工作频率：48-62 Hz
- 保护功能：过载（热模型）、短路（10ms快速跳闸）、缺相/不平衡、接地故障、堵转/失速、欠压/过压、欠功率/逆功率、RTD温度偏置保护
- 温度监测：支持6路RTD输入（PT100/PT1000等），用于监测电机定子/轴承温度

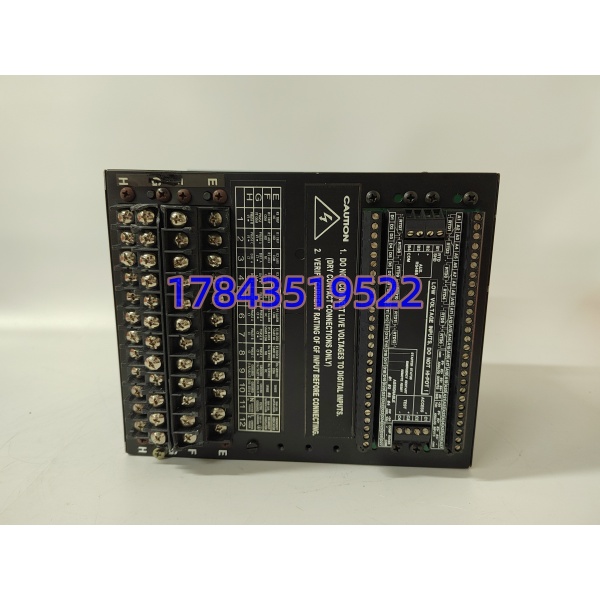

- I/O配置：20路I/O（数字量输入+继电器输出），可灵活配置
- 模拟量输出：2-4路4-20mA模拟输出，用于接入PLC/DCS
- 通信接口：标配RS-232/RS-485（Modbus RTU），可选以太网（Modbus TCP/IP）

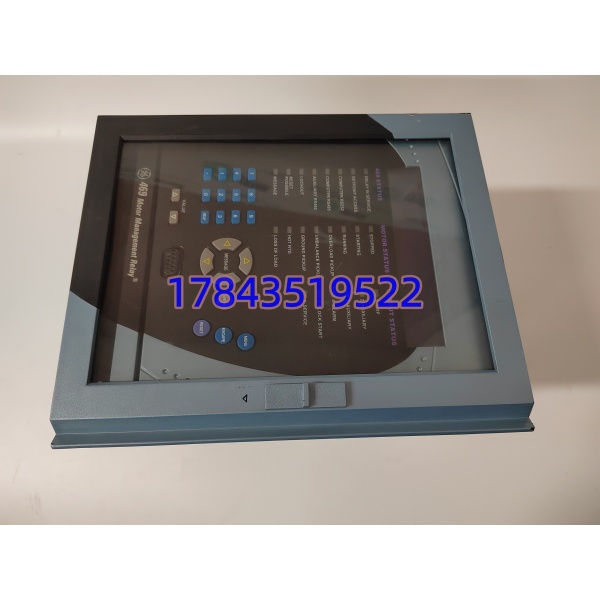

- 显示屏：40字符LCD大屏显示，配数字键盘和功能键
- 工作温度：-25°C至+70°C（部分资料标-40°C至+70°C）

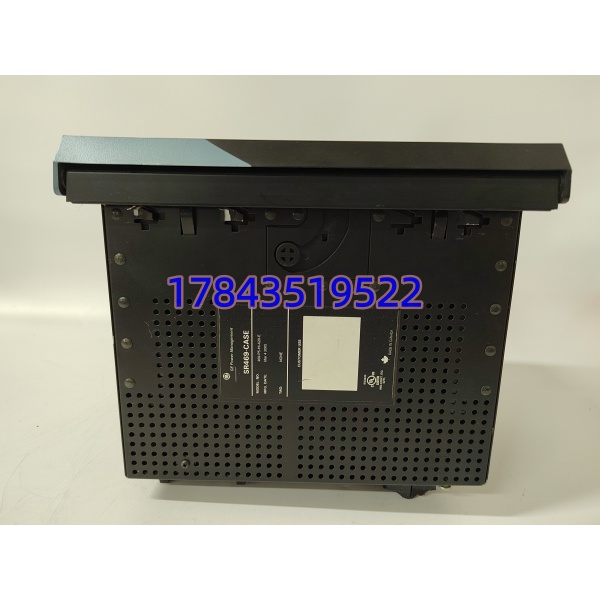

- 安装方式：盘装式，抽出式结构，方便在线更换
产品介绍
SR469-P5-HI-A20-E是GE Multilin 469系列里配置比较全的一款电机管理继电器，专门给中高压电机（3kV-15kV）做保护和控制用的。它把过载、短路、接地、不平衡、堵转这些保护功能都塞到一个壳子里，外加6路RTD测温通道和最多20路I/O，一台设备基本能覆盖电机保护的所有需求，不用再在柜子里堆一堆单个继电器了。
说实话，这个型号在石化、电力、冶金行业的大机组上用得非常多。型号里的P5指5A CT输入，HI代表增强型功能（支持更复杂的诊断和逻辑），A20是20路I/O扩展，E就是带以太网口。有一点要注意，这玩意儿的核心价值不是单一的保护功能，而是它的”热模型保护”——不是简单看电流到了就跳闸，而是模拟电机绕组的发热曲线，结合RTD实测温度做综合判断，比传统的过载继电器准得多。
应用场景与行业案例
痛点切入：
搞中压电机维护的都知道，最怕的是两种情况：一是电机过热烧了但过载继电器还没动作，等跳闸的时候绕组已经废了；二是误跳闸，一个瞬时波动就导致大机组停车，恢复一次少则几小时多则几天。SR469这种带热模型和RTD测温的综保，就是为了把这两个矛盾同时解决。
典型场景：
- 炼油厂催化装置主风机：6kV/2000kW电机，常年满负荷运行，轴承温度和定子温度通过6路PT100实时监测，配合热过载模型做精准保护。
- 火电厂磨煤机电机：工况恶劣，煤粉粉尘多，电机容易过热。SR469的RTD监测和事件记录功能帮助运维团队提前发现轴承温度异常，避免了两次非计划停机。
- 化工厂大型压缩机：高压电机驱动工艺气压缩机，对保护响应速度要求高——SR469的短路保护动作时间≤10ms，能快速切除故障。
- 矿山破碎机：频繁启停、重载启动，堵转保护必须精准。SR469的启动曲线和热模型能区分正常启动电流和真正的堵转。
- 水处理厂高压水泵：多台泵组轮换运行，的通信功能把运行数据和故障记录上传到SCADA，远程就能看每台泵的运行状态。
真实案例：
去年跑一个石化厂的催化装置，现场6kV主风机突然跳闸，操作工一脸懵——说是”电机超温报警”，但红外测温枪打外壳才70多度。排查了半天，发现是的RTD通道3接线端子氧化松动，导致阻值偏大，误报超温。仪表班长一边换端子一边跟我说：”这玩意儿好是好，数据准的时候能救命，但接线松了它就瞎报，一瞎报就是百万级别的损失。”换上新的接线端子、重新校准RTD通道后，系统恢复正常。后来他们把所有的RTD接线端子都换成了镀金的，杜绝了氧化问题。
常见问题解答 (FAQ)
Q1：这个型号的”P5-HI-A20-E”分别代表什么意思？
P5代表相CT二次侧额定值是5A（适配5A互感器）；HI是增强型功能（Enhanced Model），支持更复杂的保护逻辑和诊断；A20代表20路I/O配置；E代表带以太网通信接口。如果现场CT是1A的，应该选P1型号，不然精度会偏。
Q2：469继电器支不支持热插拔？
这个继电器采用抽出式（drawout）结构设计，可以在不停电的情况下把本体抽出来更换，但前提是外部接线端子排保持不动。实际操作时注意：拔出来之前确认二次侧CT回路已经短路处理，否则CT开路会出高压危险。
Q3：这个型号停产了吗？备件还买得到吗？
GE Multilin 469系列已经进入了生命周期末期，原厂新品的供货状态需要跟GE Vernova确认。市面上现在流通的基本都是库存件、拆机件和翻新件。如果现场有长期运行计划，建议至少囤一块备件。
Q4：换了新继电器之后，配置参数会不会丢？
会丢！配置参数是存在继电器本体内部的，换了一个新的上去，之前的整定值全部丢失。换之前一定要做两件事：一是通过EnerVista软件把旧继电器的配置文件备份到电脑；二是把前面板的参数页面拍照存档。换上新的之后再把配置写进去，否则跳闸值全部是出厂默认的，跟你的电机完全不匹配。
