描述
产品详情

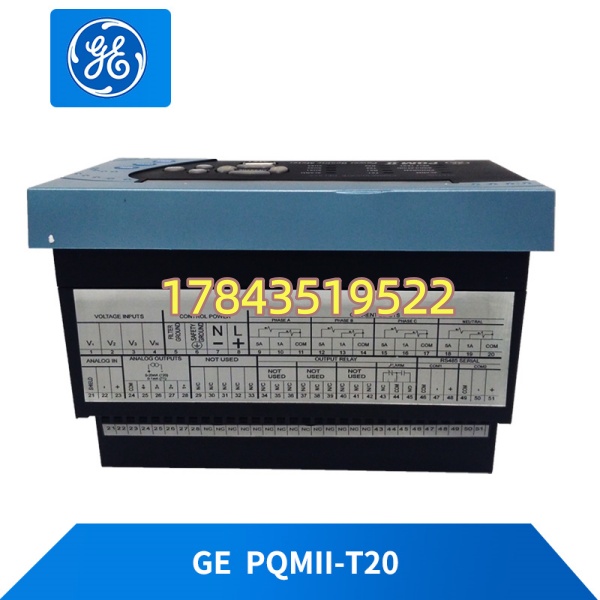

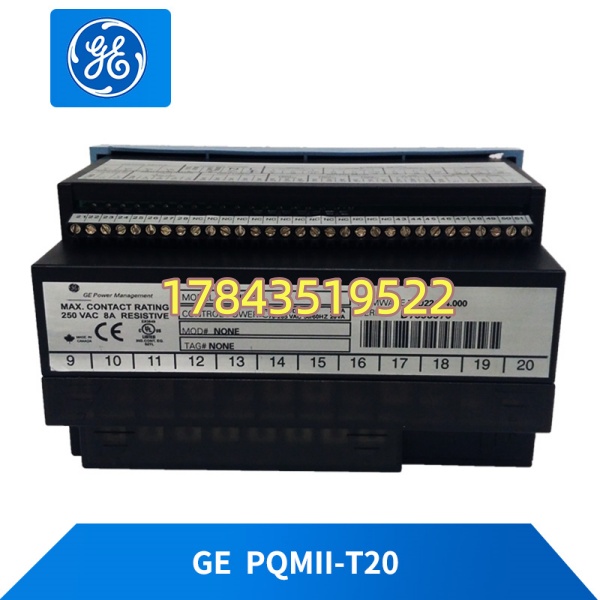

· 型号：PQMII-T20（后缀如 -C-A、-D 等代表 I/O 及电能分析选项，严格来说面板开孔兼容但通信/变送功能不同，替换时需核对原标签后缀，请以原厂 Order Code 为准）
· 品牌：GE (General Electric) / GE Multilin → GE Vernova
· 系列：PQM II (Power Quality Meter II) Series — 面板式三相电能质量监测仪
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | PQMII-T20（常见变型 PQMII-T20-C-A / PQMII-T20-D 等） |
| 制造商 | GE Multilin / GE Vernova (Grid Solutions) |
| 测量制式 | 三相四线(3P4W)、三相三线(3P3W)、单相可组态 |
| 电压输入 | 直接接入 0–600V L-L；通过 PT 扩量程（PT 变比软件设定） |
| 电流输入 | 外接 CT 1A 或 5A 二次侧（CT 变比可编程）；支持 Rogowski(选件) |
| 基本精度 | 电压/电流 ±0.2% RDG；功率/电能 ±0.2% RDG（符合 IEC 61000-4-30 Class A 部分指标） |
| 谐波分析 | FFT 分析至第 63 次谐波，计算 THD、TDD、K-Factor、Crest Factor |
| 暂态捕捉 | 内置 VDR(Voltage Disturbance Recorder)，捕捉 μs 级暂降/暂升/中断，带波形录制 |
| 通信接口 | 后置 RS-485(Modbus RTU)、前置 RS-232；可选 Ethernet(Multinet) 支持 Modbus TCP/DNP3.0/IEC 61850 |
| 数字 I/O | 4路可编程光耦 DI（状态监测）、4路 C型继电器 DO（报警/脱扣）、4路隔离模拟量 AO(4–20mA) |
| 辅助电源 | 标准版 85–265V AC 50/60Hz 或 90–300V DC；低压版 20–60V DC（依具体后缀） |

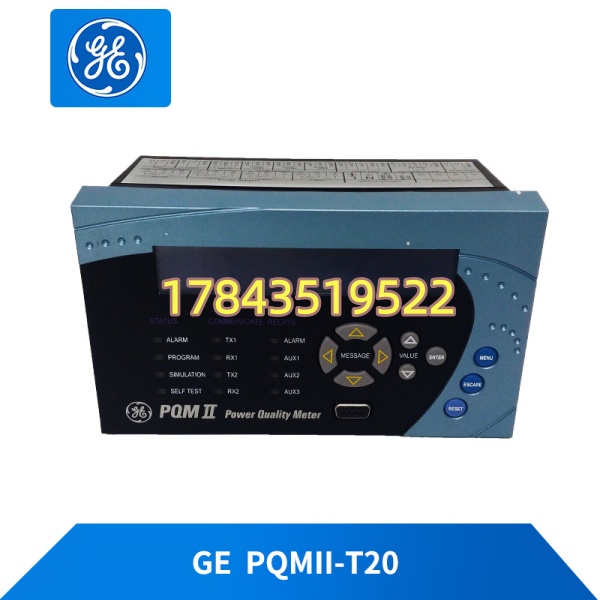

| 显示与人机 | 前面板背光 LCD（40字符或图形），防水膜按键本地浏览/设参 |
| 数据存储 | 非易失 Flash：≥150 条带时标事件 + VDR 暂态记录 + Min/Max/Avg 日志 |
| 安装方式 | 盘装嵌入式，开孔 ≈ 138×138mm（92×92mm 为小型表，本系列多为144×144面板，以实物为准） |
| 工作环境 | 工作 -20~+70℃（扩展版 -40~+70℃），5–95% RH 无凝露；前面板 IP54，背部 IP20 |
| 认证标准 | UL/cUL、CE、CSA；符合 IEEE 1159 / EN 50160 / IEC 61000-4 系列 EMC |
产品介绍
某个化工厂配电室出现过这种情况：精密挤出产线莫名停机，查了三天找不到原因，最后在进线端加装 PQMII-T20 抓到了一次 80ms 的电压暂降——原来是上游电弧炉投切引起的。这就是它存在的目的：普通数字表只给你平均值，它把每个周波的波形、谐波、暂态全记下来，供你倒查”不明原因跳闸”。
从 MRO 采购角度说，PQM II 系列已进入产品生命周期末期（EOL 公告已发布，部分地区仅余 New Surplus 或二手翻新），但大量 2000–2015 年投运的厂矿仍用它做进线/电容柜/大电机回路的电能质量取证。直接换成新一代 EPM 或 EQPiI 要改开孔、SCADA 地址和 CT/PT 变比重设——如果只是为了维持现有系统不停服，买 New Surplus 的 PQMII-T20 做 C 类周转备件（按 ABC 分类归入 B 类即可，一般不像保护继电器那样要求 A 类 1:1 冷备）是性价比最高的 TCO 决策。注意后缀要一致（尤其 “-C-A” 带变送和高级分析 vs 基础 “-A”），不然上位机组态会报 I/O 不匹配。
应用场景与库存策略
低压配电进线柜或大型变频驱动负载回路，一旦遇到”偶发复位查不出原因”，八成是电能质量问题。原厂 PQM II 交期早就不保，市面流通以余货和翻新为主，别指望随时能买到。
- 重工业/冶金厂总降配出线 — 监测进线谐波污染(变频器群)与电压暂降 — 非它不可因需与既有 Multilin View 软件及 SCADA Modbus 地址表兼容 — 建议：多台柜子共用 1 块周转备件，或按每 5–8 台在用表备 1 块 New Surplus，密封保存定期上电验屏。
- 数据中心/半导体洁净厂房 UPS 输入端 — 捕捉 ITIC 曲线超限事件佐证供电质量 — 非它不可因 VDR 暂态录波为事故回溯唯一依据 — 建议：若还在役且无计划升级 EMS，关注 LTB 通知，按剩余服役年限×装机量×1.2 囤货。
- 水泥/矿山破碎机主电机回路 — 监测启动冲击电流及不平衡度 — 非它不可因就地 LCD 方便巡检读值且支持 DNP3.0 直连调度 — 建议：可与区域同行签订备件互借协议降低单机囤货成本。
南方某 220kV 用户变 110kV 配出回路，原装 液晶完全黑屏（背光驱动电容失效，典型老年病）。后台失去该段母线谐波数据两周，恰逢上级电网电压闪变引发电容组投切震荡无法举证，被考核¥12万。库房无备件，淘宝淘了块翻新版上电发现后缀不同(“-B” 缺变送选项)导致 AO 映射错位，折腾半天才改 SCADA 点表适配。事后该厂把 -C-A 列入 B 类 MRO，专门留了一块 New Surplus 做冷备——教训很简单：老旧 PQM II 背光板和电解电容是通病，屏幕还能显示不代表内部通信模块永远扛得住，该备就得提前备。
常见问题解答 (FAQ)
GE 已对 PQM II 系列发出 EOL/Discontinuance Notice，全新原包极罕见。主流是 New Surplus（原厂余货未拆封，带完整标签）或 GE 授权级翻新品（更换背光、电解电容、全通道校准）。采购必须要求提供前后面板照片、序列号、功能测试报告（含 CT/PT 加信号后示值截图），拒绝无标签拆机件。
Q2：后缀 -C-A、-D、-A 有什么区别？能互相替换吗？
“T20″是基础型号，”-C”代表带 Transducer（模拟量变送输出选项），”-A”是 Advanced Power/Energy Analysis，”-D”通常是不同通信组合。严格来说面板和开孔一样，但 I/O 点数和选项不同——若你原系统用了 AO 变送映射到 DCS，换无 -C 后缀的板子 AO 不可用。最安全做法：拆下旧表拍标签完整型号，按同后缀采购；迫不得已换不同后缀要同步改 SCADA 点表。
Q3：停产了推荐升级替代是什么？要改开孔或 SCADA 吗？
GE 推的建议替代是 GE EnerVista EPM 9000 系列 或 newer GE EQPiI / Multilin EPM（部分区域也指向 Schneider/ABB 同级做跨品牌替换）。升级通常需重新开孔（EPM 多为 92×92mm 或不同 DIN 导轨尺寸）、重设 PT/CT 变比、重建 Modbus 寄存器映射——这就是很多业主宁愿囤 余货也不愿贸然升级的原因。改不改视你是否有数字化改造预算而定。
Q4：这款表常见故障模式是什么？怎么预判要不要囤？
现场最常见两个：一是前面板背光彻底不亮（CCFL 逆变或电解老化，LCD 内容其实还能隐约看见），二是 RS-485 通信芯片击穿导致 SCADA 掉站。超过 10 年役龄建议每 2 年安排一次通信连通性抽检，背光黑了可以先临时用便携电脑直连 RS-232 前台口读数据过渡。
Q5：如何鉴别翻新版有没有被动手脚（比如 PT 变比被锁死）？
上电进菜单查看 Setup → PT Primary/Secondary、CT Primary/Secondary 是否为默认值（通常 100V/100V、5A/5A 或按你原设定）；用校准源加标准 100V/5A 看示值误差≤0.2%。正规翻新商会留 calibration cert。另外看 PCB 上有无飞线或补焊痕迹异常——有就退。
Q6：Last Time Buy 囤多少合适？呆滞了怎么办？
公式参考：(单机用量 × 预期剩余服役年数 ÷ 平均 MTBF 故障率估算 + 1)×安全系数 1.2。PQM II 属低故障率电子设备（除背光），一般 5–8 台在用囤 1 块周转够用；大集团多厂区可集中 1–2 块做共享池。真有多余未拆封 New Surplus 且有原厂标签，二手工业备件商有一定回购价值，比当电子垃圾强。
