GE PMC422FP | PMC (PCI夹层卡) 格式 I/O 模块 原装正品 快速发货

描述

关键技术规格

产品深度介绍

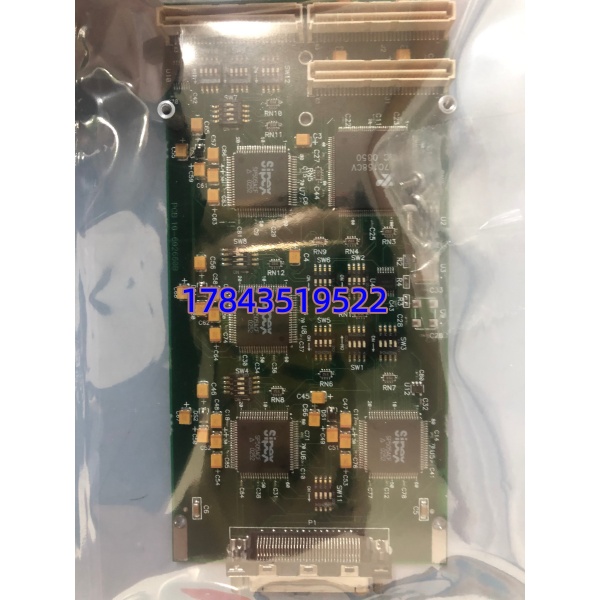

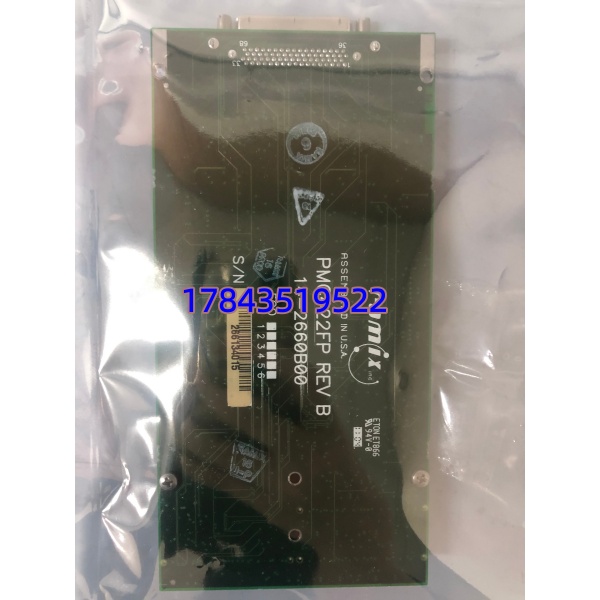

GE FANUC / RAMiX PMC422FP 是一款采用 PMC (PCI夹层卡) 格式的高性能多功能八端口串行控制器。该模块专为将复杂的串行 I/O 需求集成到 VMEbus 或 CompactPCI 系统中而设计，为遗留系统的升级提供了极佳的解决方案。

其核心优势在于采用了八通道 UART 架构，完美兼容业界最常用的 16C550 寄存器集，同时全面支持 32 位 PCI 数据传输属性，大幅提升了通信性能。每个通道均配备 64 字节 FIFO 缓冲，可编程波特率高达 921.6 Kbps。这种设计不仅允许系统快速集成到老旧平台中，还为增强型软件提供了提升性能的进化途径，是工业自动化中不可或缺的通信扩展组件。

应用场景与行业案例

工程痛点：老旧系统串行端口不足与通信瓶颈

在电厂、钢厂或船舶等重工业的控制系统改造中，工程师常面临主控板卡串行接口匮乏的困境。当需要接入大量串口仪表、传感器或旧式终端时，传统的扩展方式不仅占用空间大，且通信速率极低，容易形成数据瓶颈。PMC422FP 凭借单卡提供 8 个独立高速串行通道及 32 位 PCI 总线支持，完美解决了这一痛点，在不更换主控系统的前提下，大幅提升了系统的 I/O 扩展能力和数据吞吐效率。

典型应用场景

1. VME/CompactPCI 系统集成
   作为 PMC 模块插入 VME 或 CPCI 单板计算机，为系统提供后部或前部的多路串行 I/O 访问。
2. 工业遗留设备联网
   利用其 16C550 兼容性，无缝对接各类老旧的串口通信设备，实现数据向现代网络的汇聚。
3. 重型工业过程监控
   广泛应用于电厂、水泥厂及造纸厂，连接分布广泛的 RS-485/422 现场总线设备，进行实时数据采集。
4. EGD 2类功能通信
   在特定的 GE 自动化控制架构中，提供 EGD (Ethernet Global Data) 2 类功能或命令支持。

真实案例：老旧 VME 控制系统串行扩展升级

背景：某大型水泥厂的核心生产线仍在使用基于 VME 总线的老旧控制系统。随着环保监测要求的提高，需要新增 8 路 RS-485 接口以接入粉尘与气体传感器。
问题：原主控板卡已无多余的串口资源，且系统不支持热插拔。若整体更换主控系统，不仅成本高达数十万，还需停产数周。
解决：工厂决定采用 PMC422FP 串行控制器进行扩展。得益于其标准的 PMC 格式和 16C550 寄存器兼容性，工程师仅需将其插入现有的 PMC 插槽，并通过 PIM422 模块将 I/O 路由至机柜后部面板。
结果：仅耗费半天时间，系统便成功识别了 8 个新串口。32 位的高速传输确保了传感器数据的零延迟上报，以极低的成本完成了系统的现代化扩展。
