描述
产品详情
· 型号：705-1512-01
· 品牌：GE（Panametrics）
· 系列：705 系列水分分析仪模块（配 moisture.IQ 主机、Panametrics 露点探头如 Moisture Image Series）
规格参数
| 参数项 | 数值/说明 |
|---|---|
| 模块定位 | Single Channel Moisture Measurement Module（单通道微量水/露点前端） |
| 适配主机 | GE Panametrics moisture.IQ 分析仪（占用主机内部扩展槽） |
| 通道数 | 1 路（705-1512-02 为 2 路，705-1512-03 为 4 路） |
| 测量原理 | 露点法（依赖外接 Panametrics 电容式/铝氧化物湿度探头） |
| 露点范围 | -110 ℃ ~ 0 ℃ |
| 水分浓度 | 0 ~ 10000 ppm(v) |
| 精度 | 露点 ±2 ℃，水分 ±2% FS 或 ±2 ppm（取大值） |
| 响应时间 | T90 < 10 s（依探头和介质流速） |
| 信号调理 | 探头微弱信号放大+24 位级 ADC（商家页写”专有信号处理”，具体位数以手册为准） |
| 供电 | 由 moisture.IQ 主机经背板供 24 V DC，模块自身 <10 W |
| 通讯上行 | 主机内总线，不直接出 Modbus；对外走 moisture.IQ 主机的 4–20 mA / RS-485 |
| 安装方式 | 插 moisture.IQ 主机槽内，螺钉固定，即插即用 |
| 工作温度 | 0~45 ℃（机内），存储 -40~85 ℃ |
| 湿度环境 | 5~95% RH 非冷凝 |
| 尺寸重量 | 约 100×60×30 mm，250 g 级（以实物为准） |
| 生命周期 | 705 系列属 Panametrics 老线，原厂新件受限，市面以库存/拆机为主 |
| 易混型号 | 商家常把 705-1512-01 冒充 GE Fanuc 90-30 AO（IC695AOxxx）或 GE 705 压力变送器板，物料体系完全不同 |
产品介绍

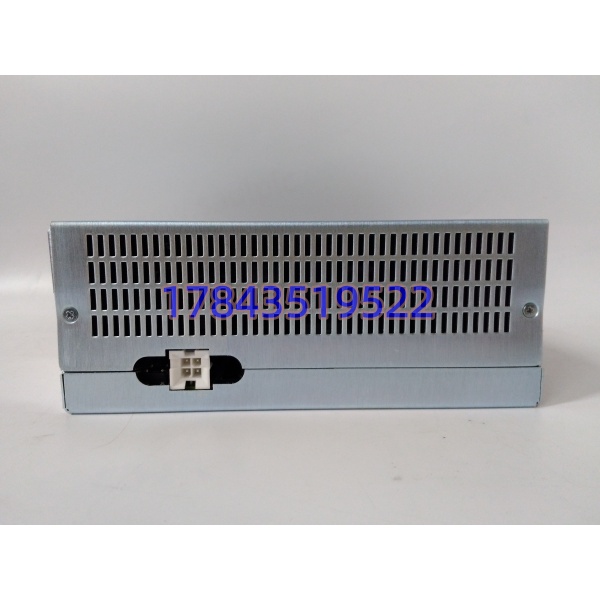

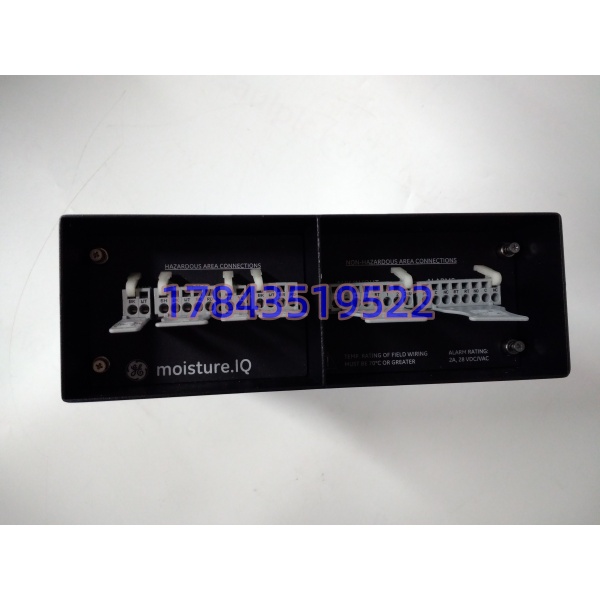

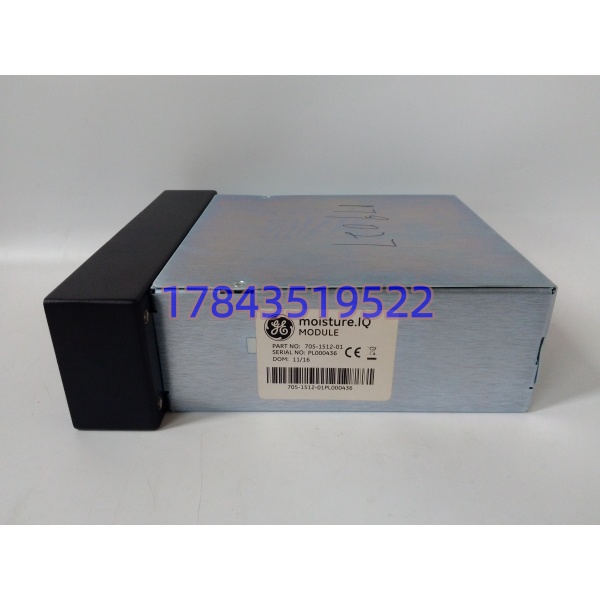

705-1512-01 是 GE Panametrics moisture.IQ 微量水分分析仪里的单通道扩展卡。它本身不是独立仪表，得插进 moisture.IQ 主机槽里，后面接 Panametrics 露点探头，干天然气、氢气、半导体特气、空分装置里微量水（-110~0 ℃ 露点）的测量。探头过来的微弱电容/阻抗信号在卡上做完放大和 ADC，交给主机做露点换算和显示，主机再出 4–20 mA 和 RS-485 给 DCS。
坦白讲这号在备件市场被商家乱用：有的页面写”GE Fanuc 90-30 4 通道 AO 16 位”（那是 IC695AOxxx 体系，和 705 不是一回事），有的写”中高压处理器板 80C31+2KB ROM”（那是 GE 继电器保护老板，型号碰瓷），有的写”微表压传感器 DSP201″（把 705 压力变送器子型号和水分模块混了）。 采购拿到 705-1512-01 第一件事不是看商家标题，是看实物面标有没有 “Panametrics / moisture.IQ / Single Channel” 这三组字，没有就是贴错标签。它的现场价值不在控制逻辑，在”天然气脱水单元露点偶尔漂 2 ℃，查下来是这块卡 ADC 基准漂移，换同型号卡主机自动认槽，不用重标定探头”。
应用场景与行业案例
我在西北某天然气处理厂碰到过：分子筛脱水装置 moisture.IQ 主机插 3 块 705-1512-01 看三列脱水塔出口露点，其中一块读数比其他两块高 3~4 ℃，但探头拆下来送计量院检定是准的。查下来是卡上基准电压源温漂，机柜夏天 45℃ 时漂移超出 ±2 ℃ 规格。非计划停机不怕分析仪坏，怕的是”露点虚假偏高”导致操作员误判脱水不合格、把合格气排火炬——那天天燃气价格下烧了 40 分钟火炬，比换卡贵两个数量级。
典型场景：
- 天然气长输站场：molecular sieve 出口露点监测，3 塔轮换各插一块 705-1512-01，DCS 里露点 < -20 ℃ 才许外输。
- 空分装置：主冷箱出口微量水 0~10 ppm 级，705 卡配低温探头做精测。
- 半导体特气：高纯氮气/氩气水分监测，露点 -80 ℃ 以下靠这块卡的前置放大保信噪比。
- 氢气站：电解氢脱水后露点进 moisture.IQ，705-1512-01 单通道带一路，冗余站再加一块。
- 老线保产：EPC 原图锁定”GE 705-1512-01 Panametrics”，采购单只写”705-1512-01 GE 模块”买回来可能是商家说的”90-30 AO”，插 moisture.IQ 槽都插不进去。
真实案例：
