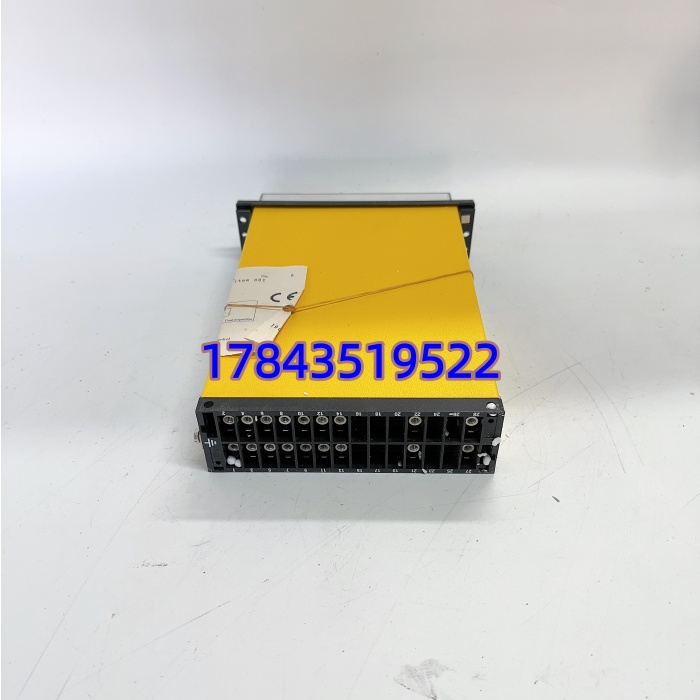

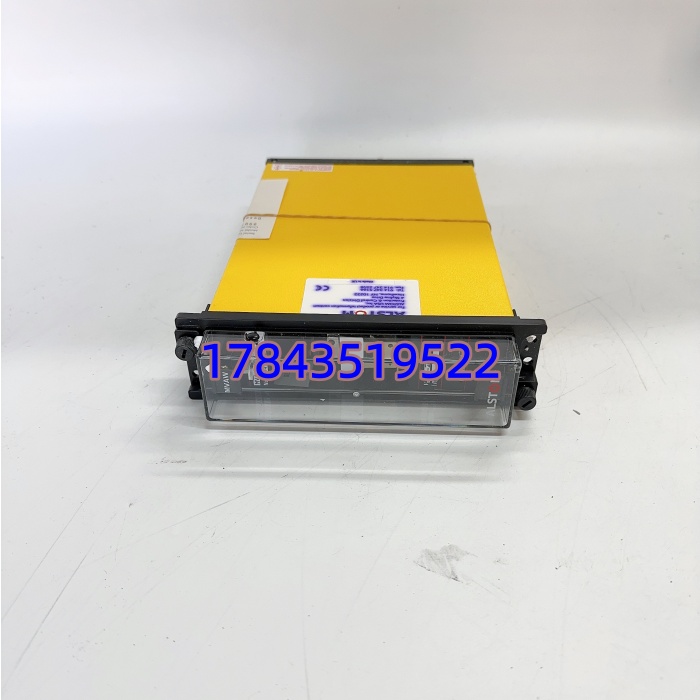

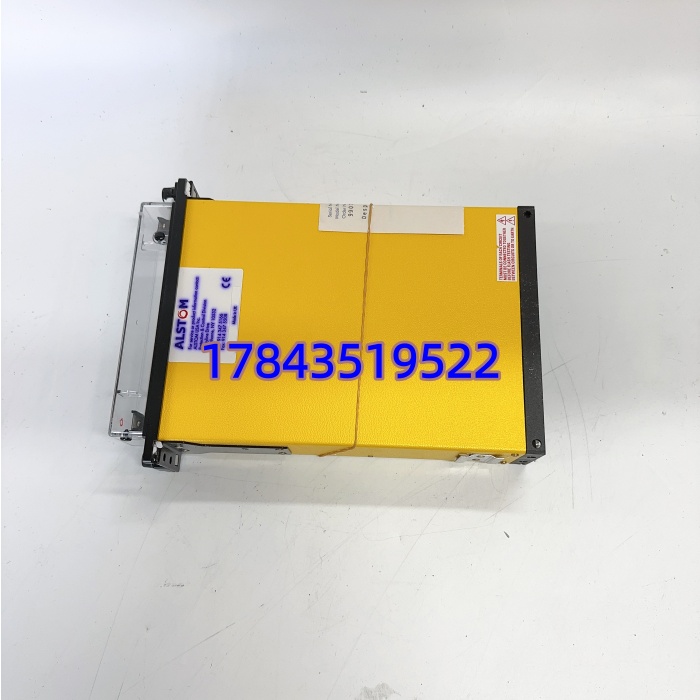

产品详情
· 型号：MVAW11B1AB9007A
· 品牌：ALSTOM（现 GE Grid Solutions / GE Vernova）
· 系列：MICOM P40 / MVAW 分布式 I/O 模块
规格参数
- 完整型号：MVAW11B1AB9007A（GE/ALSTOM MICOM MVAW 系列 I/O 模块，后缀含硬件版本及配置代码）
- 模块类型：数字量输入/输出模块（Digital I/O Module），用于 MICOM 保护及控制系统
- 数字量输入（DI）：通常 8 路或 16 路，支持无源干接点或有源 DC 输入（常见 24 V / 48 V / 110 V / 220 V DC，依跳线/固件配置）
- DI 输入滤波：硬件去抖 + 软件防颤，典型 5–20 ms 可设
- DI 隔离耐压：光耦隔离 ≥ 2500 V DC（通道组对地）
- 数字量输出（DO）：通常 4 路或 8 路继电器输出（C/O 或 N/O 干接点）
- DO 触点容量：典型 5 A @ 250 V AC / 30 V DC（阻性负载），具体以原厂手册为准
- DO 动作时间：吸合 < 10 ms，释放 < 5 ms（典型）
- 供电要求：由 MICOM 机架背板提供 +5 VDC / +24 VDC（不需外部单独供）
- 通讯接口：通过背板总线与 MICOM CPU（P443/P545 等）通信，无独立对外通讯口
- 状态指示：前面板 LED 显示 RUN、ERR 及每路 DI 激活/DO 驱动状态
- 自检功能：上电及周期自检，断线/短路检测（依具体版本）
- 工作环境：0℃ ～ +55℃（运行），-25℃ ～ +70℃（存储），湿度 5–95% RH 非凝露
- 安装方式：插入 ALSTOM MICOM 标准机架或 MVAW I/O 底座
- 物理尺寸：约 160 mm × 100 mm × 35 mm（依具体版本）
- 认证：IEC 60255、IEC 61000-4 EMC、CE、UL（依版本）
- 状态：部分 MVAW 系列已转入限产/按单订制，市场流通以全新库存尾货或测试合格拆机件为主
产品介绍
MVAW11B1AB9007A 是 GE/ALSTOM MICOM 保护系统里的开入开出模块，负责把现场断路器位置、隔离开关辅助接点、压力低接点这些”硬线信号”读进来，同时执行保护装置发出的跳闸、合闸及中央信号继电器命令。它和 MVAA（模拟量）一样走专有背板协议——不是普通 PLC 的 DI/DO 卡，保护 CPU 对它的扫描周期和完整性校验有严格要求，DO 回路还有硬件 watchdog 防止死机误出口。
和通用远程 I/O 比，MVAW 的优势是和 MICOM 保护算法的深度绑定：开入变位带时标可用于 SOE（事件顺序记录，分辨率 1 ms 级），DO 有双重校验防止误动。坦白讲，老站还在跑 P40 系列的，MVAW 模块坏的概率比 CPU 高——继电器触点长期带载会氧化，DI 光耦受操作过电压冲击也可能劣化，备件一定要留。有一点要注意：不同后缀版本 DI 额定电压可能不同（48 V vs 110 V DC），买错插上可能拒动或烧输入回路。
应用场景与行业案例
痛点切入（工程师视角）：
处理过一起 500 kV 变事故追忆：某线路保护动作跳闸但断路器没分开，查到最后是 MVAW 模块 DO 继电器触点阻值增大（>50 Ω，正常应 <0.1 Ω），分闸线圈电流不够导致拒动。更麻烦的是这模块 ERR 灯没亮——老化触点接触电阻慢慢变大，自检过不了导通测试但现场日常只看法拉第笼里灯，没人注意到。后来规定每半年测一次 DO 触点电阻，坏件及时更换。
典型场景：
- 高压/超高压变电站继电保护屏 — MICOM P40 系列保护装置的外部开入（手切、气压低、隔离开关位置）及跳闸/合闸命令输出，非它不可因保护逻辑直接驱动
- 火电厂发变组保护系统 — 发电机/主变保护屏的跳闸矩阵出口、信号继电器及检修/旁路切换开入
- 轨道交通牵引变电所 — 直流开关柜联跳信号输入及断路器控制命令输出
- 工业变电站综保延寿 — 保留原 MICOM CPU，只更换故障 MVAW 维持运行，避免整体换屏
真实案例：
华东某 220 kV 变定检期间，发现一套 MICOM P545 变压器保护的”本体轻重瓦斯”开入灯不亮，现场短接该回路确认外部接线 OK，量 MVAW11B1AB9007A 对应 DI 端子电压仅 8 V（应为 110 V DC 操作电源经限流电阻），判断为 DI 通道输入电阻开路。手头只有一块拆机同型号 MVAW，先核对跳线设置为 110 V DC DI 档（和旧件一致，切勿想当然），插机架后 RUN 常亮、ERR 灭，模拟加 110 V DC 开入灯亮，SOE 时标准确，保护复役。教训：MVAW 模块 DI 电压等级靠跳线或 EEPROM 配置区分，换件前一定打开盖板核对跳线帽位置——我曾见过拿 48 V 档模块插 220 V 操作电源回路，当场打坏光耦。
