描述

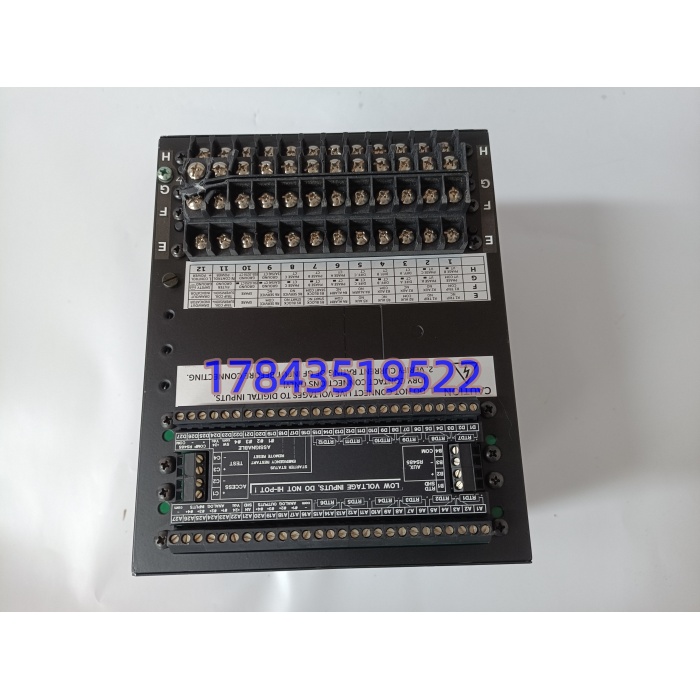

产品详情
· 型号：SR469-P5-HI-A20-E
· 品牌：GE Multilin（GE Vernova）
· 系列：SR469 电机管理继电器
技术参数

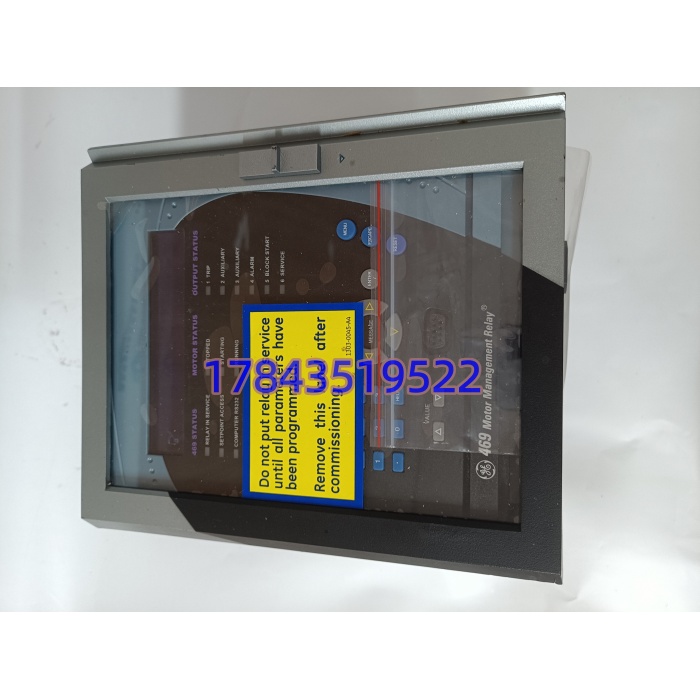

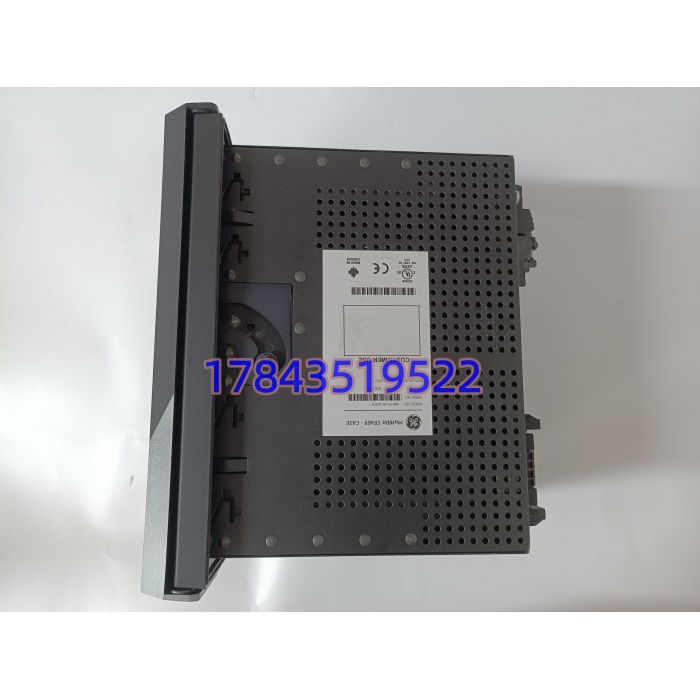

| 参数项 | 规格 |
|---|---|
| 相CT二次侧 | 5A（型号中“P5”标识） |
| 控制电源 | 70-265 VAC（48-62Hz）/ 90-300 VDC |
| 模拟量输出 | 2路 4-20mA（型号中“A20”标识） |
| RTD输入 | 6个（3线制，支持Pt/Ni/Cu） |
| 前面板 | 增强型LCD（40字符显示），带数字键盘和编程按键 |
| 通信协议 | Modbus RTU/TCP、DNP 3.0、IEC 60870-5-103 |
| 数字量输入 | 8个可配置（干接点） |
| 数字量输出 | 5个可配置（Form C） |
| 工作温度 | -40°C 至 +60°C |
| 安装方式 | 盘装式，抽出式结构 |
| 防护等级 | IP20（前面板为IP65） |
产品介绍
中压电机保护这件事，圈子里有个共识：继电器误动比拒动更难排查。一个真实案例，引黄工程某泵站的SR469频繁出现差动保护误动，现场查CT接线、校验定值反复折腾，最后发现是两侧CT型号不一致、二次接线方式不标准导致的——区外故障时三相都出现了差流，保护被迫跳闸。这个案例说明一件事：SR469本身是一套成熟的保护平台，但它的可靠性高度依赖外部CT配置和接线规范。
SR469-P5-HI-A20-E属于GE Multilin SR469系列，专为中压（MW）电机设计，整合了过载、不平衡、堵转、接地故障、欠/过电压、频率异常等保护功能，同时提供电流/电压/功率/功率因数等测量数据。核心商业价值在于：一台设备替代了传统“保护继电器+测量仪表+PLC I/O”的多设备组合，抽出式结构意味着不停机更换成为可能。但严格来说，在电机频繁启停或者带变频器（VFD）的场景下，某些保护功能需要特别设置——比如PWM变频器可能会干扰电压和频率测量精度。
替换与升级建议
| 原型号/场景 | 兼容等级 | 说明 | 改动工作量 | 成本影响 |
|---|---|---|---|---|
| -P5-HI-A20-E同型号替换 | ✅ 直接替换 | 同型号直接更换，拔出旧模块插入新模块 | 低（停机窗口内操作） | 仅物料成本 |
| -P5-HI-A20（无-E后缀） | ✅ 直接替换 | -E后缀表示增强型前面板，功能上可直接替代 | 低 | 仅物料成本 |
| -P5-HI-A20-E-H（三防涂层版） | ⚠️ 软件兼容（需改配置） | 硬件基本一致，但-H版增加了三防涂层用于恶劣环境。若从普通版换到-H版或反向替换，需确认安装环境和参数配置文件 | 中（需导出/导入配置） | 物料成本 + 工程师工时 |
常见问题解答 (FAQ)
1. “这玩意跟SR469-P5-HI-A20-E-H有啥区别？”
后面带“-H”的是带三防涂层（Conformal Coating）的版本，专门用于高湿度、高腐蚀性环境。如果你在化工厂、海边或者湿度大的地方用，优先选-H版。普通干燥室内环境，不带H就够了。两者的配置参数不通用，替换时需要重新下载设置文件。
2. “能用在变频器（VFD）后面吗？”
能用，但有条件。系统频率必须设置为“可变频率”模式（15-200Hz范围），同时CT和PT必须接在变频器的电机侧（不能接在电网侧）。关键警告：PWM变频器会产生额外过零点，可能导致继电器读错电压和频率值，现场调试时要用示波器确认信号质量。
3. “装了之后差动保护老是误跳闸，什么原因？”
这是一个真实现场碰到过的问题。检查两件事：①差动保护两侧的CT型号是否一致（不一致的话，大穿越电流会产生差流）；②两侧CT的二次中性线是否都接入了继电器——标准接线要求两侧N线都接入，如果有一侧悬空，区外故障时会产生差流导致误动。建议用继保测试仪做区外故障模拟验证。
4. “这玩意能直接插拔吗？”
分情况。 是抽出式结构，前面板带可密封抽出手柄。更换同型号模块时，可以在不断主电的情况下抽出旧模块、插入新模块，但前提是控制电源已经切断——否则热插拔可能损坏内部电路。建议断电操作。
5. “交期多久？有现货吗？”
部分供应商有现货，交期3-5个工作日（国内发货）。也有4-6周的期货渠道。采购前确认货源状态和12个月质保条款。注意：该产品已被GE列为停产型号（“discontinued”），建议提前备冷备。
