产品详情
· 型号：469-P1-HI-A20-E
· 品牌：GE Multilin（GE Digital / GE Energy）
· 系列：469 Motor Management Relay — Medium/Large Induction & Synchronous Motor Protection
规格参数
- 产品定位：全功能电动机管理继电器，替代热继电器+脱扣器+测温仪组合，覆盖启动、运行、停机全过程保护
- 型号后缀释义：P1=标准 I/O 配置（6DO/4DI 典型）；HI=高亮点阵 LCD + 薄膜键盘 HMI；A20=RS-485 Modbus RTU + 2×4~20mA AI + 2×4~20mA AO；E=English 固件
- 控制电源：85~265V AC 或 90~300V DC（Universal，依具体版本，常见 100~240V AC/DC 选件）
- CT 输入：三相相 CT（1A或5A 抽头可设），一次额定电流范围 1~9999A，按 CT 变比设定
- VT 输入：三相线电压（100V PT 二次，依 PT 变比设定一次电压），用于低电压/过电压及功率计算
- 热过负荷模型：IEEE C37.96标准热记忆（加热/冷却时间常数 τₕ/τ꜀ 可设 0.5~120min），支持冷/热启动区别处理，θ∞ 跟踪
- 保护功能：49（热过负荷）、46（负序不平衡）、51（相间定时/反时限）、51N/G（接地/零序）、21（低/过压）、14（转子堵转 RST）、66（启动次数限制）、37（欠流）、差动 87M（需配 469 差动选项及副 CT）
- 开关量：典型 6×Form C 可编程 DO（跳闸/报警/运行指示），4×可编程 DI（外部跳闸/禁启/复位/联锁）
- 模拟量：2×4~20mA 输入（如 Pt100/Rtd 温度变送器接入，需外部温变）、2×4~20mA 输出（映射任意参数如负载电流 %/绕组温度）
- 通信：RS-485 隔离端口，Modbus RTU（默认），部分版本支持 DNP3（依选项）

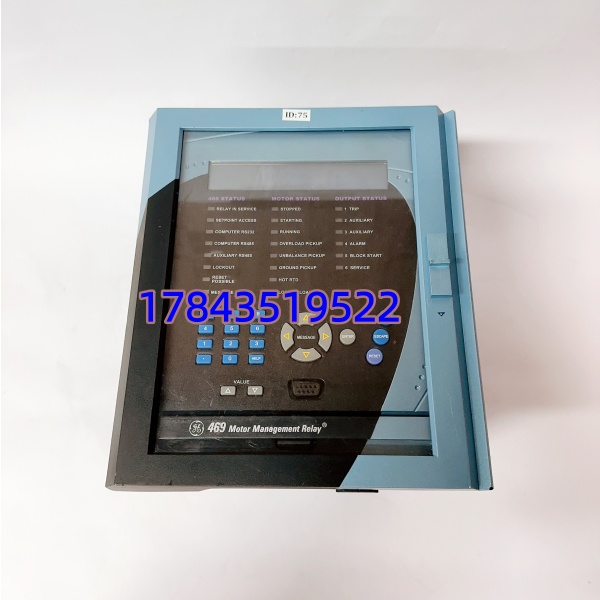

- HMI：122×32 点阵背光 LCD，显示三相电流/热% / 故障录波代号，前面板键盘操作（无需电脑设参）
- 事件记录：≥100 条 SOE（带 1ms 分辨率时间戳），故障录波（电流波形前触发+后触发）
- 前面板指示：RUN（绿）、TRIP（红）、ALARM（黄），测试/复位按钮

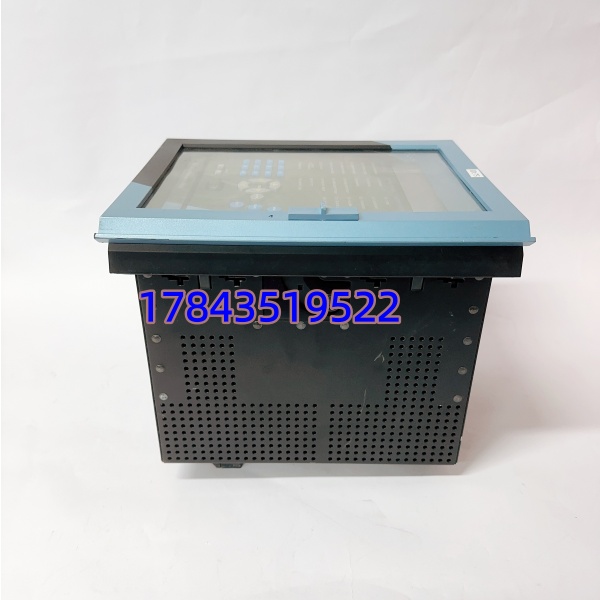

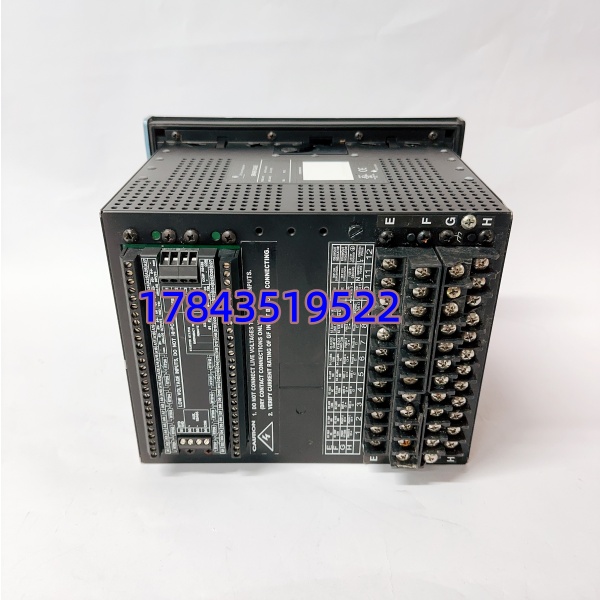

- 安装：面板开孔 92×92mm（≈1/4 DIN 方屏或 1/2 DIN 矩形依外壳），螺钉/卡扣固定，后部端子排可拔
- 工作温度：-40~+70℃（LCD 在极低温响应变慢属正常），5~95%RH 非冷凝
- 认证：UL 508、CSA、CE、 Lloyd’s / ABS（部分版本），IEC 60255-5/21电涌及 EMC 合规
产品介绍
469-P1-HI-A20-E 是 GE Multilin 469 系列里现场最常用的中配版——带本地点阵液晶和按键能就地查故障代码、看三相电流百分比，不用每次搬笔记本；RS-485 Modbus 把电机运行电流、热积累%、故障字送 DCS；两路模拟量输出方便接老式记录仪或 SCADA 模拟点。它把热过负荷模型（真正的 θ∞ 热记忆而非简单反时限）、负序、转子堵转、启动次数限制全做到一块表里，比分立热继+综保拼凑的方案可靠得多。
有一点要注意：469 系列后缀极多（P1/P2/P5、HI/HO、A20/A10/B10 等），买错通信口或 I/O 配置现场用不了。P1-HI-A20-E 是最通用的组合，但换件前务必拍下旧表铭牌核对后缀完全一致——尤其 A20（Modbus+模拟量）和 A10（仅 Modbus 无模拟量）容易混淆，我现场见过采购弄错导致模拟量趋势点缺失。
应用场景与行业案例
大电机跳闸”热过负荷”但热继没动作——老式双金属热继电器冷态复位快、无热记忆，启动频繁时累计发热算不准，469 的 IEEE C37.96热模型能抓住这种隐性过载。另一种常见痛点是电机烧毁后只知”跳了”不知原因，469 的 SOE+故障录波能告诉你跳闸前 5 个周波电流波形和触发元件。
典型场景：
- 石化/炼化厂大机组辅机：6kV/3kV 引风机、给水泵电机（几百 kW～数 MW），469 做主保护，Modbus 进 PlantScape/800xA 做电流趋势和启动次数统计。
- 水厂/泵站大型排污泵：潜水泵配 Pt100 绕组测温经 469 模拟入做高温报警+跳闸联动，防止淹泵烧机。
- 矿山主通风机驱动电机：宽温版 469 在井下变电所环境，-40℃ 冷启动正常，负序保护抓单相断线。
- 造纸/制浆蒸煮搅拌电机：频繁启停工艺，469 启动次数限制（元件 66）防误操作过频启动缩短绝缘寿命。
真实案例：沿海某炼厂焦化装置 6kV 给水泵电机（1800kW），原配老式热继电器偶发误动且无记录。改造换 469-P1-HI-A20-E，设加热时间常数 τₕ=25min、冷却 τ꜀=35min 匹配电机铭牌 F 级绝缘，PT/CT 变比按柜内实际设定。投运三个月某天跳闸，SOE 显示”Thermal Overload — Pickup 112%” 且录波前 2 分钟电流从 85% 缓升至 112%，查是出口阀卡涩导致泵负载异常升高——热继早该动但老式双金属没记忆所以之前没抓住。老师傅说”早换 469 两年前那次烧绕组说不定能避免”。换备件时特意核对后缀 A20 一致，用 EnerVista 软件把原 .469 配置文件下装（30 秒），电机保护立即恢复。
