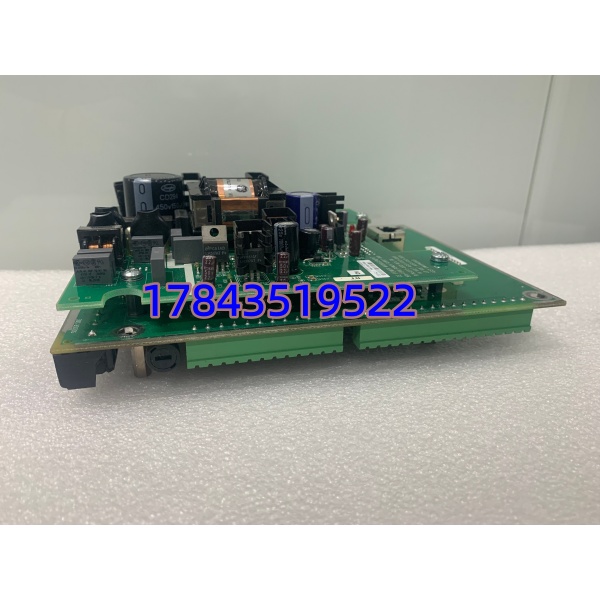

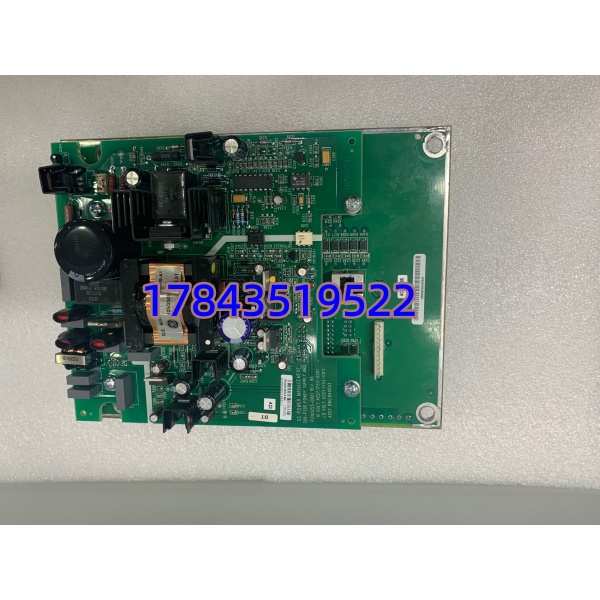

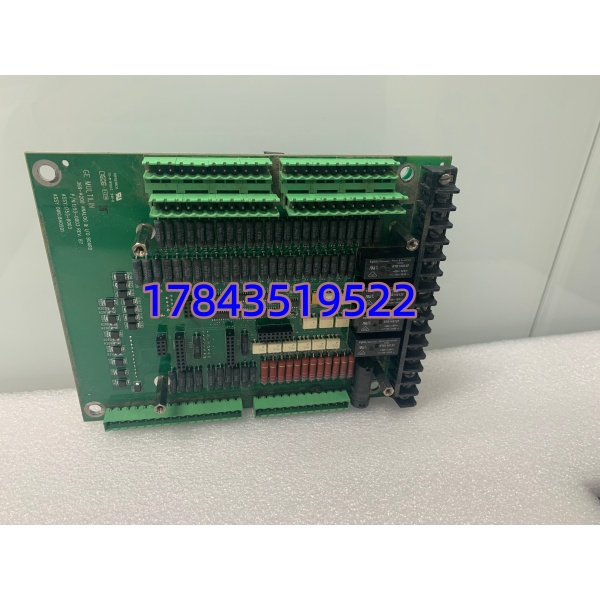

描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | GE Multilin 369-A200（369 系列，含 A200 选项代码组态） |
| 产品类型 | Intelligent Motor Management & Protection Relay |
| 适用电机 | 三相感应/同步电机，0.5–10,000 HP（208–690V AC 直接或经 PT 接入） |
| CT 输入 | 1A 或 5A 二次侧（软件可选），最大连续 20×In（1秒），线性范围 20×In |
| VT 输入 | 相电压 0–150V L-N / 线电压 0–260V L-L（标准）；可选 PT 变比至 99999 |
| 温度输入 (RTD) | 最多 12 路（3/6/9/12 依组态），支持 Pt100, Ni100, Cu10 等，断线检测 |
| 保护功能 | 过载(49)、堵转(51LR)、单相/不平衡(46)、接地故障(51N/64)、欠/过压(27/59)、欠/过频(81U/81O)、热模型(49 热容量)、起动超时、停机反转检测等 20+ 种 |
| 热模型 | 增强型动态热容量模型（基于 I²t + 负序加热 + 冷却时间常数），计算剩余冷起动时间 |
| 继电器输出 | 通常 4～6 组 Form-C（SPDT），可定义为 Trip / Alarm / Aux，额定 5A 250VAC |
| 数字量输入 | 6～8 路干接点（Start Cmd / Stop / Auto/Hand / Reset / Inhibit 等） |
| 模拟量输出(可选) | 部分版本带 2 路 4–20mA 重传（电流/温度/负载%），依具体 A200 选项包 |
| 通讯接口 | 标配 RS-485（Modbus RTU slave），前面板 RS-232（EnerVista 编程）；可选 DeviceNet / Profibus / Ethernet（需相应 Option Card） |
| 控制电源 | 100–240 V AC (50/60 Hz) 或 110–250 V DC（依具体后缀，常见 120V AC/DC 版本） |
| 前面板 | 图形 LCD + 导航键，可本地查看所有电量/热模型/事件记录（SOE 256 条） |
| 工作温度 | -40 ~ +60 °C（-40~+140°F） |
| 存储温度 | -40 ~ +85 °C |
| 防护等级 | 面板 IP54（带垫圈安装），机身 IP20 |
| 安装方式 | 面板开孔安装（通常 92×92 mm 或 1/4 DIN 依版本），螺栓固定 |
| 编程软件 | GE EnerVista 369 Setup（免费下载） |
| 认证 | UL 508 / CSA / CE / IEC 60255 |
产品深度介绍
GE Multilin 369-A200 是 369 系列中经典型号，专为关键工艺电机（泵、风机、压缩机、磨机等）设计，超越传统热继电器和电子过载继电器的能力。它内置基于 I²t 的动态热容量模型，实时计算电机绕组温升并给出”剩余冷起动时间”，既能防止电机在热态下强行启动造成绝缘老化，又避免因保守设定导致的频繁不必要跳闸。
区别于单纯测电流的过载继电器，369-A200 可接受最多 12 路 RTD 直接监测轴承和定子铁芯实际温度，实现”电流+温度”双重保护。标配 Modbus RTU 可将全部电量、热模型%、RTD 温度、运行小时数、起动次数等上传 DCS/SCADA，是老装置电机回路数字化改造的高性价比选择。
应用场景与行业案例
化工厂碱液循环泵，以前用热继电器+电流表，夏天闷热时热继电器常误跳（整定值难兼顾冷/热态），冬天又不灵敏。换成 369-A200 后，用热模型自动适应冷/热态启动曲线，再没误跳；同时把轴承 RTD（Pt100）接进去，某次润滑脂干涸轴承温度缓升，369 提前 15 分钟报高温预警，避免抱死——这是热继电器做不到的。
典型应用场景：
- 石油化工 — 关键工艺泵/压缩机电机
催化进料泵、加氢循环氢压缩机电机，要求高可靠性保护及与 DCS 通讯上传运行数据，369- 的接地故障灵敏度和 SOE 记录利于事故分析。
- 火力发电厂 — 辅机电机（送引风机、给水泵、循环水泵）
特别是 6kV 中压电机回路，369 经 CT/PT 接入，提供起动超时、堵转、负序不平衡保护，并记录每次起停电流波形用于电机健康评估。
- 水处理 — 大型排污/提升泵
潮湿环境电机易受潮绝缘下降，369 的接地故障（51N）及定子 RTD 监测能早期发现绝缘劣化趋势。
- 矿山/水泥 — 球磨机/破碎机主驱电机
高惯量负载起动时间长，369 的可编程起动曲线（冷/热态不同 TOL）避免起动中误跳闸。
案例：某 2×300MW 热电厂给水泵电机保护改造
原系统配电磁式过流继电器+温度巡检仪分立布置，无通讯、无 SOE。改造中更换为 GE 369-：CT 取自原 CT 柜（5A），PT 取 100V（PT变比 6000/100），轴承两支 Pt100 进 RTD 口，跳闸接点串入原有跳闸回路，Modbus 上 DCS。投运后捕捉到一次起动时 C 相电流偏低（接触器一相未完全吸合），369 报”Phase Unbalance” 先于过流动作，避免单相运行烧机。车间主任说：”这东西贵，但它告诉我为什么跳，而不只是跳了。”
