描述
产品详情
· 型号：MMI301
· 品牌：GE（GE Vernova / 原 GE Power）
· 系列：Mark VI / Mark VIe 本地操作界面（Operator Interface Node）
规格参数
| 参数项 | 典型值 / 说明 |
|---|---|
| 产品型号 | MMI301 |
| 关联订货号 | 90-786425G001（Mark VIe 屏型常见引用） |
| 模块类别 | 涡轮控制本地 HMI / 操作界面节点（非通用 PLC 触摸屏） |
| 显示形态 | 分支 A：单色 LCD 128×64 + F1-F6 功能键（Mark VI 原版）；分支 B：10.4″ TFT 800×480 电阻触控（后期工业 HMI 贴牌版） |
| 处理器 | 分支 A：板载 MCU 跑 ToolboxST Runtime；分支 B：32 位 RISC 或嵌入式 x86 级 |
| 内存/存储 | 分支 A：片内少量 NVRAM 存 100 条事件；分支 B：128MB RAM / 256MB Flash 或 2GB DDR3+16GB SSD（以实物为准） |
| 通信接口 | RS485 Modbus RTU（连 Mark VI 控制器）/ 背板 VME-PCIe（屏型）/ 以太网 RJ45（后期版） |
| 供电 | 分支 A：24VDC ±10%（≤5W）；分支 B：24VDC 18-32V 或 100-240VAC（15-50W，以标签为准） |
| 防护等级 | 分支 A：IP20 柜内；分支 B：前板 IP65 铝合金壳 |
| 工作温度 | 0~+55℃（分支 A）；-20~+60℃（分支 B 宽温） |
| 软件依赖 | ToolboxST Runtime（仅监控操作，非工程组态站） |
| 事件缓存 | 最新 100 条带时标，支持 ToolboxST 导出 |
| 安装 | 面板开孔（彩触版）或 Mark VI 辅柜导轨（键控版） |
| 认证 | CE / UL 508 / cULus（依批次，RoHS 状态看生产修订） |
产品介绍

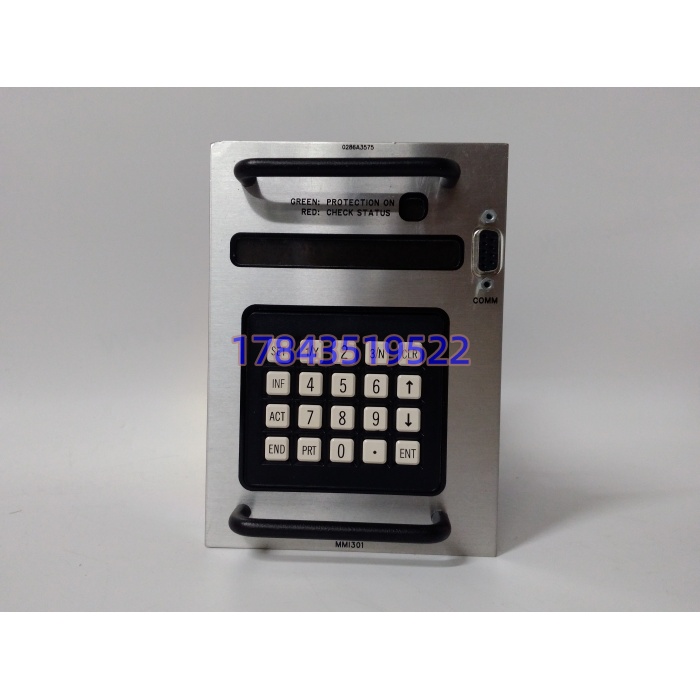

从 A 场景痛点切：涡轮机房最怕的不是 DCS 黑屏，是 Mark VI 控制器活着、上层网络断了，现场没人能就地拍停润滑泵或看一眼超速报警。MMI301 就是干这个的——它不聪明，不替代 SCS，但它在机柜门边给老师傅六个功能键和一块单色屏，转速超 3300 还是瓦温爬坡，一眼能看见，手按 F3 就能发停机请求。严格来说，后期市面流通的”MMI301″有一大半是经销商把 GE 工业 10.4 寸通用 HMI 也套同一个名，那玩意儿跑的是自家组态软件不是 ToolboxST Runtime，插进 Mark VI 背板认不出控制器，只能当独立触摸屏收 RS485 转发的 Modbus 点——某个燃机辅机柜改造里碰过，采购单写 MMI301，到货是彩触通用屏，ToolboxST 扫不到节点，老师傅骂了三天。
它的供应链价值在”本地操作不可消失”这条隐式规范。TCO 算一笔：一台 9E 燃机计划启停，若就地操作界面缺件，运行只能靠主控室远操，通信闪断一次就多耗 20 分钟吹扫计时，燃料和启动电机损耗够买五块键控版 MMI301。所以 Mark VI 在役机柜， 归 A 类，在线每台机锁 1 件同分支冷备（键控归键控、彩触归彩触，绝不混备），ToolboxST 工程文件离线归档+校验和封存，换屏先刷同版 Runtime 再上电。
应用场景与库存策略
HMI 最阴的故障：屏亮、键灵、通信灯绿，但 ToolboxST Runtime 版本比控制器低两代，转速刷新卡在登录界面——操作员以为机器停了，其实在跑，这种”假活”比黑屏危险。
- 9E/9F 燃机 Mark VI 本地操作站：紧急启停、阀位微调、报警翻阅全靠它，非它不可因 ToolboxST 节点绑定控制器 License。建议在线每机组备 1 件同分支冷备，Runtime 光盘归档。
- 汽机辅机 Mark VIe 边柜：润滑/盘车就地监控，上层 PI 断网时兜底。建议按 A 类 Last-time-buy 2 件封库，湿度卡监控。
- 海外平台压缩机站：Class I Div2 环境用原厂键控 IP20 版必须装防爆柜内，别拿通用彩触 IP65 版冒充。建议供应商 VMI 代管 1 件。
- 老厂改造混用场景：原 Mark VI 键控版坏了，想用 10.4 寸彩触通用 HMI 顶替收 Modbus 转发——可以，但要在 DCS 侧加转发逻辑，且失去 ToolboxST 原生诊断。建议只在非保护级辅机试，主涡轮不推荐。
- 备件商混发高发：采购规范强制附”实物正面照（键控/彩触）+ ToolboxST 能否识别截图”，收货先对再签收。
真实案例：2023 年华南某 9F 燃机电厂，#1 机 Mark VI 辅柜 （键控单色版 90-786425G001 同系）LCD 背光灭，通信 COM 灯还闪，运行用主控远操撑了两周等货。期间一次夜间电网频率扰动，需就地确认轴承回油温度趋势，远操画面因历史库同步延迟看不到秒级变化，老师傅摸端子排温度计估数。后来从武汉库存商调同版件，到货发现 Runtime 版本比现场控制器低一代，上电卡登录——当场用工程站 U 盘刷同版 Runtime 才活。事后把”备件含 Runtime 版本号”写进采购合同，PM 工单加一条：每半年拔电通电自检+ToolboxST 节点扫描，不再信”灯绿即好”。
