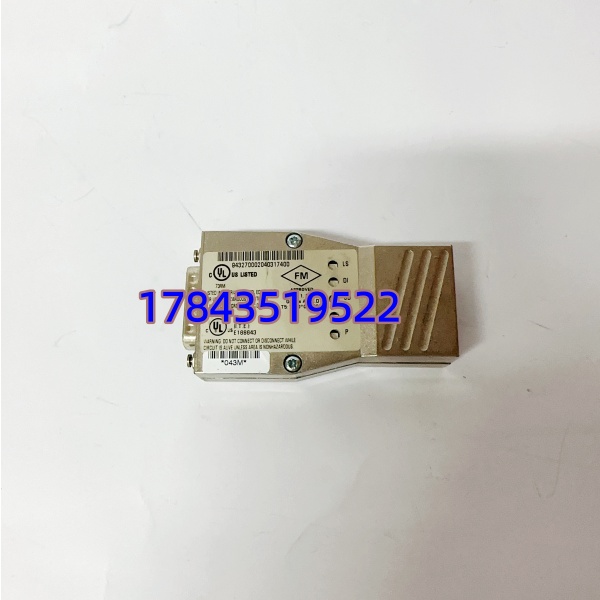

GE MINI-UTDE 10BASE-T | 10Mbps RJ45 DNP3 IP/Modbus TCP 上联调度
GE MINI-UTDE 10BASE-T | 10Mbps RJ45 DNP3 IP/Modbus TCP 上联调度 - 图片 2

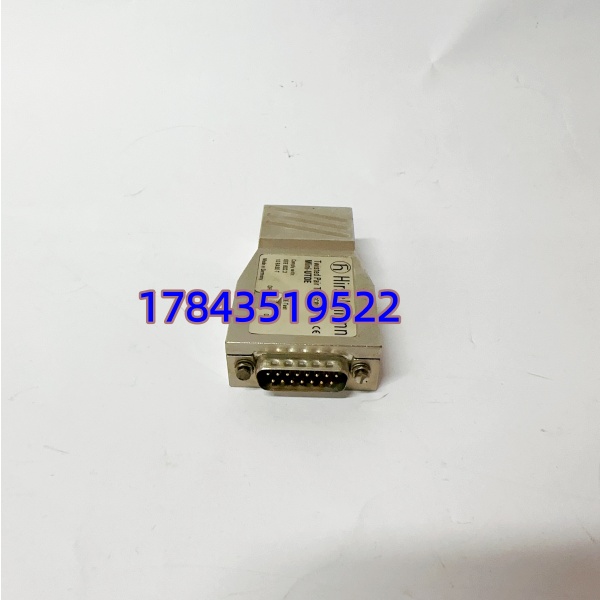

GE MINI-UTDE 10BASE-T | 10Mbps RJ45 DNP3 IP/Modbus TCP 上联调度 - 图片 3

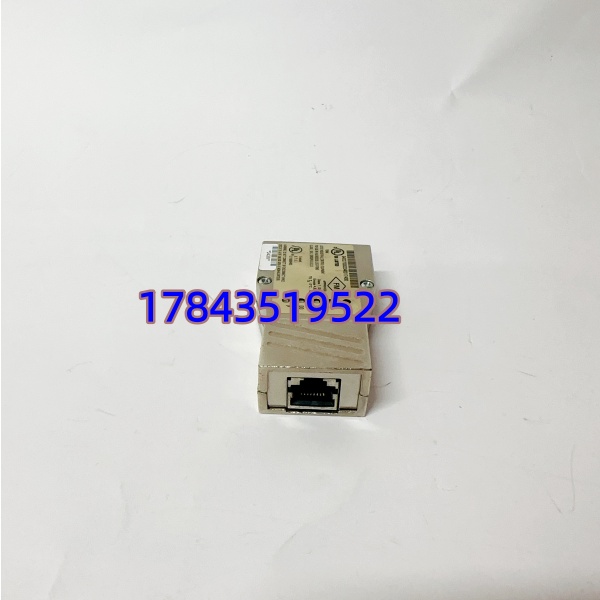

GE MINI-UTDE 10BASE-T | 10Mbps RJ45 DNP3 IP/Modbus TCP 上联调度 - 图片 4

GE MINI-UTDE 10BASE-T | 10Mbps RJ45 DNP3 IP/Modbus TCP 上联调度

原价为：¥7,656.00。当前价格为：¥5,676.00。

产品核心摘要

  • 型号：MINI-UTDE（Mini-UTDE，10BASE-T 以太网版，完整 P/N 依批次如 IC641DDM10BT 或 D20MINI-UTDE，以实物铭牌为准）
  • 品牌：GE Grid Solutions / GE Multilin（现 Hitachi Energy）
  • 系列：GE D20 / D200 RTU 系列 — Mini-UTDE（Compact Media Interface / Ethernet Terminal Module）
  • 核心功能：插于 D20 Compact/Mini 机箱 UTDE 槽，提供 1×10BASE-T RJ45 以太网口，使 D20 RTU 经 DNP3 over IP / Modbus TCP / IEC 60870-5-104 与 SCADA/EMS 通信，替代或并行串口链路
  • 产品类型：D20 紧凑型 RTU 以太网通信扩展模块（Mini-UTDE MIC），非 CPU、非 I/O 卡
  • 关键规格：IEEE 802.3 10BASE-T RJ45｜10Mbps 半/全双工 Auto-MDIX｜背板取电 ≈2W｜-40～+70℃｜Link/Act LED｜需 D20 EME CPU 配合
我要购买
分类：
获取报价/现货咨询
🛒 我要购买 ✉ 发送邮件询价
电话 17843519522
微信 17843519522
邮箱 sales@cqdcs.com
微信二维码
微信扫码

描述

产品详情

· 型号：MINI-UTDE（10BASE-T 版，GE D20 紧凑机箱用 Mini-UTDE 模块）

· 品牌：GE Grid Solutions / GE Multilin（现 Hitachi Energy）

· 系列：D20 / D200 Substation RTU — Mini-UTDE (Universal Terminal with Data Entry / Ethernet)

规格参数

  • 完整标识：MINI-UTDE 10BASE-T，常见 GE 参考 IC641DDM10BT 或 D20-MINI-UTDE-10BT（依批次，以实物铭牌 Part Number 为准）
  • 产品定位：D20/D200 Compact（小型）RTU 机箱专用 Mini-UTDE 槽以太网媒体接口卡——功能等同于标准 D20 MIC 10BASE-T 但物理尺寸适配 Mini D20 机笼
  • 适用主机：GE D20K-Mini / D20C Compact / D200 小型机箱（带 Mini-UTDE 槽），需配合 D20 EME（主 CPU 板）运行
  • 以太网接口：1× RJ45，IEEE 802.3 10BASE-T，10 Mbps 半双工/全双工，Auto-MDIX（直通/交叉自适应）
  • 最大网段长度：100 m（Cat5/5e UTP）
  • 支持协议：DNP 3.0 over UDP/TCP、Modbus TCP Server/Client、IEC 60870-5-104（需 RTU 固件授权）、GE 私有 D20 协议
  • 不支持：100BASE-TX/1000BASE-T——纯 10Mbps 芯片，对接交换机须能强制 10M
  • 指示灯：LINK（绿灯，物理层连通）、ACT（黄/绿，收发活动）
  • 安装槽位：D20 Compact 机箱指定 Mini-UTDE 槽（通常在 EME CPU 旁或独立 UTDE Bay），依机箱型号可能为侧面插槽
  • 供电：由 D20 背板 +5V/+12V 供给，典型功耗 ≤2 W
  • 隔离：以太网端口磁隔离 1500V（依批次）
  • 前面板：RJ45 口 + LED，无拨码
  • 工作温度：-40～+70℃（工业级，部分资料宽温 -40～+85℃ 需核对铭牌；非宽温版 0～+60℃ 控制柜内）
  • 存储温度：-40～+85℃
  • 湿度：5%～95% RH 非凝露
  • EMC/认证：IEC 61000-4-2/4 ESD/EFT 抗扰度，CE、UL 508、CSA C22.2（以铭牌为准）
  • 物理尺寸：Mini-UTDE 板卡尺寸（约 90×60×15 mm，依机箱），重量 <80 g

产品介绍

MINI-UTDE 10BASE-T 是 GE D20/D200 紧凑 RTU 的微型以太网接口卡——和标准 D20 MIC 10BASE-T 功能一样（给 RTU 加 DNP3 IP / Modbus TCP 网口连调度数据网或厂站交换机），区别是物理封装适配 D20 Mini/Compact 机箱的 UTDE 槽而不是标准全尺寸 D20 MIC 槽。老站原只有串口 D20 Mini，调度要求以太网接入，加这块卡就能原地升级不用换整套 RTU。

有一点要注意：这也是纯 10Mbps 10BASE-T，跟之前说的标准 D20 MIC 10BASE-T 同样——现代办公交换机很多砍掉 10M 支持，建议用工业以太网交换机（RuggedCom / Hirschmann / Enterasys A4）做中间链路并强制 10M Full。另外需 D20 EME CPU 板固件版本支持 Mini-UTDE（多数 V4.x+ 支持，极老 Boot PROM 可能需升版——操作有风险先备份 NVRAM）。



应用场景与行业案例

我在现场碰过：110kV 老站 D20 Mini RTU 原只配 RS-232 串口 MIC，调度改 IEC 104 要求以太网。加 MINI-UTDE 插 Compact 机箱侧槽，D20 Config Tool 激活 Ethernet Port、配 IP/子网、建 DNP3 LAN Point Map——第一次 LINK 不亮，接新装 Cisco 2960-X 不协商 10M，换 RuggedCom RS900 设 force 10M Full 立刻 UP。同之前标准 D20 MIC 经验完全一致。

典型适用场景：

  • 110kV/220kV 变电站综自改造（紧凑 D20 Mini RTU）：原串口与当地监控，加 MINI-UTDE → 直连站控层交换机走 IEC 104 / DNP3 IP，保留原有 DI/DO/AI 采集。
  • 配网自动化 DTU 升级：偏远开闭所 D20 Compact RTU 经 MINI-UTDE 接入光纤以太环网，减少串口 Modem 依赖。
  • 老旧电厂辅网（化水/除灰）SCADA 并入 MIS：D20 Mini 采集泵阀状态，MINI-UTDE 以太网口并接厂级数据网做 Modbus TCP 上送。
  • 新老并存过渡期：同一 D20 EME 串口 MIC 保持连旧 SCADA，MINI-UTDE 以太网口新连调度数据网——双通道并行。

真实案例：西北某 330kV 变 D20K-Mini RTU（1999 年投运）原只配 1 块串口 MIC（RS-485 多点）。调度端要求全站改 IEC 60870-5-104 接入，省公司不让换 RTU。库房有 MINI-UTDE 10BASE-T 冷备（与原机箱 Mini-UTDE 槽匹配），断电插侧槽→上电 EME 自检显示 “MINI-UTDE ETHERNET DETECTED”→CAPE/D20 Config Tool 激活 LAN Port、配 IP（同网段不同最后 octet）、建 DNP3 Object Map→第一次网线 LINK 不亮（接楼层 Cisco 3560 不强制 10M）→借 Hirschmann MACH100 设 force 10M Full 后通，SCADA 建链成功。教训同标准 MIC：MINI-UTDE 也是纯 10M，对接设备必须能强制 10Mbps，新商用交换机可能不支持，备好工业交换机做中介。
