描述
产品详情

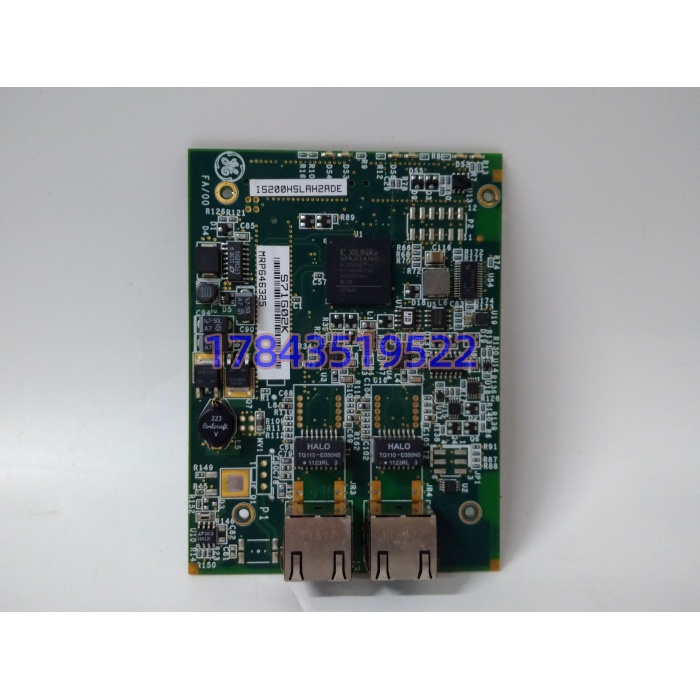

· 型号：IS200HSLAH2ADE
· 品牌：General Electric（GE Speedtronic）
· 系列：Mark VIe / Mark VI（HSLA 架构）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Mark VIe 机架高速串行链路适配器（HSLA） | 占 I/O 槽位，非 CPU 槽 |
| 通道数 | 2 路独立 HS SLR（High-Speed Serial Link） | 每路可配光纤或铜缆 PHY |
| 物理介质 | 多模光纤（850nm，≤2km）或屏蔽双绞线（≤100m） | 依 SLR 终端选配件 |
| 传输速率 | 依 GE 文献标”高速串行”，链路层确定性延迟 <1ms 级 | 非 10/100M 以太网标准速率 |
| 处理器 | 板载 FPGA（Altera/Xilinx 级，依版本） | 跑链路仲裁与 CRC 校验 |
| 信号隔离 | Halo TG110-EO 50N5 脉冲变压器 + 6 电感线圈阵列 | 抗 4kV ESD/EFT |
| 冗余机制 | 双通道主备自动切换 + TMR 三链路并行表决 | 单通道故障链路层无缝重路由 |
| 同步能力 | 全网节点 μs 级事件时间戳对齐 | SOE 分辨率不降级 |
| 背板供电 | +5 VDC、±12 VDC（Mark VIe 背板） | 功耗约 8-12W 依负载 |
| 指示 | 每通道 Tx/Rx/Link LED + 板级 Run/Fault | 不依赖上位机即可肉眼排 |
| 安装 | Mark VIe 标准机架槽位，螺钉固定 | 支持热插拔（依主控固件） |
| 尺寸重量 | 约 170×130×25 mm / 0.3kg 级 | VME 变体，以原厂图为准 |
| 工作温度 | -40~+85℃（宽温工业级） | 柜内 IP20 |
| 认证 | CE / UL / IEC 61000-6-2/4 | 非 ATEX 本安 |
| 生命周期 | Mark VIe 平台 GE 仍支持但 HSLA 老后缀新货稀少 | 市面 New Surplus / 测后翻新 |
| 手册 | GEH-6702（Mark VIe 硬件手册）、GEI-100xxx HSLA 章节 |
产品介绍
（A 场景痛点切入）Mark VIe 机柜里最让人后背发凉的不是哪块 I/O 板漂了——漂了 TMR 投票能遮；是 HSLA 这种”神经中枢”开始丢帧：两路 SLR 里一路光口收光功率临界，链路层重传悄悄涨，表现成”三冗余控制器之间偶尔 vote mismatch”，SOE 里看是”link retry count increment”，运行当通讯噪点忽略了两周，直到某次启机过程中三机表决分裂，系统走安全态跳机。某个 9F 燃机电厂碰过，IS200HSLAH2ADE 的光模块（板载而非可拔插）因长期 60℃ 热驻留，激光器阈值电流漂移，收光从 -12dBm 掉到 -23dBm，链路误码率从 10⁻¹² 掉到 10⁻⁶，刚好卡在 CRC 还能纠错的边缘——不报错但重传。严格来说，它只在两路 SLR 的物理介质、终端匹配、光功率预算全部在设计窗口内时才兑现”确定性 <1ms 延迟”；其中任意一项到临界，延迟就从微秒级跳到毫秒级，三冗余同步就开始抖。
从库存经理视角，HSLA 是 A 类里的”A+”件：它不值钱到让人忽视（渠道价几千到一万多人民币），但它是 Mark VIe 三冗余架构的地基——三块控制器靠它交换表决数据，I/O 站靠它同步采样时钟，事件时间戳靠它对齐到微秒级。原厂对 Mark VIe 平台仍在支持，但 H2ADE 这个具体后缀新货基本清尾，surplus 商手里多为 2015 年前后的库存件。TCO 里最坑的不是买卡钱，是”备件 FW 和在线系统不兼容”——Mark VIe 固件从 v04.xx 到 v07.xx 迭代中，HSLA 的 FPGA 配置文件有过一次不向后兼容的更新，老 H2A 插进 v07.xx 机架可能链路起不来。Last-time-buy 必须”按在线机架最高 FW 版本匹配采购 + 备件上架前做机架模拟测试”，否则裸模块插上去 Link 灯不亮，比缺件更耽误事。
应用场景与库存策略
HSLA 最阴的失效是”光功率临界”：激光器没死，但输出功率从标称 -10dBm 漂到 -22dBm，接收端勉强能锁，但误码率爬升，链路层不断重传，三冗余表决偶尔分裂。现场实测发现，老厂 Mark VIe 柜里 HSLA 的光口比电口更容易出这种”半死不活”，因为板载激光器没法像 SFP 那样单独更换。某个海上平台燃机项目碰过，HSLA 光口收光功率季节性波动（夏天柜温高时光功率掉 3dB），冬季自动恢复，运行当”热胀冷缩正常现象”，直到一次夏天启机时表决分裂跳机。
- 9F/9E/7FA 燃机 Mark VIe 控制核心 → 三冗余控制器各插 1 块 HSLA，全网同步依赖它 → 非它不可（TMR 表决数据绑定 HS SLR 专有协议）→ 建议每站备 1 块 H2ADE 同 FW 冷备 + 区域共享 1 块，光功率年度趋势抄录。
- 汽轮机 ETS/DEH Mark VIe 改造 → 高可用要求，跳闸回路依赖同步 SOE → 建议按装置备 1 块，不按机架 1:1 堆。
- 海上平台/孤网电站 → 维修窗口极窄，停机损失巨大 → 不备裸件，锁 GE 授权服务商 48h 可达 New Surplus。
- 多厂共享池 → 同 H2ADE 同 FW 可跨厂调剂 → 区域共享 1 块 + VMI 代管 1 块，避免呆滞。
- 防爆/户外 → 本体 IP20 非本安，必须落安全区控制柜 → 别外加盖防爆壳，直接规划 Mark VIe eCore 升级。
真实案例：2022 年华南某 9F 燃机电厂，#3 机夏季高温期间连续三周”TMR vote mismatch”软报警，没跳车但每天出现 1-2 次。维保单位查控制器、查 I/O、查背板，耗了两周。我让进 Mark VIe 诊断页看 HSLA 链路统计——R 机架 HSLA 的 Port 2 收光功率 -21.3dBm（标称 -12±3dBm），误码率 10⁻⁷，重传计数每小时 +200。库里有一块两年前 Last-time-buy 的 H2ADE 裸件（同 FW v06.51），换上后收光回到 -11.8dBm，误码率归零，至今零 vote mismatch。那次后该厂把”HSLA 光口收发光功率季度抄录+光功率年度趋势分析+同 FW 备件按机架归档”写进 PM，并明确 H2ADE 不再混买不同 FW 版本，采购单必须写清兼容的 ToolboxST 版本区间。
