描述
产品详情
· 型号：IS420UCSCH1A（完整标识 IS420UCSCH1A-F-V0.1-A，F=功能变体，V0.1-A=固件版本）
· 品牌：General Electric（GE Speedtronic Mark VIe）
· 系列：UCSC — Universal Compact Controller（Standard / Non-Safety），适配 Mark VIe 机架或独立安装
规格参数

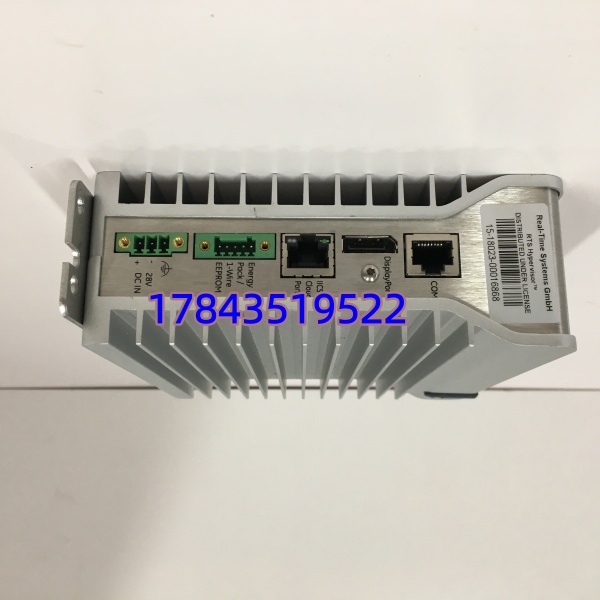

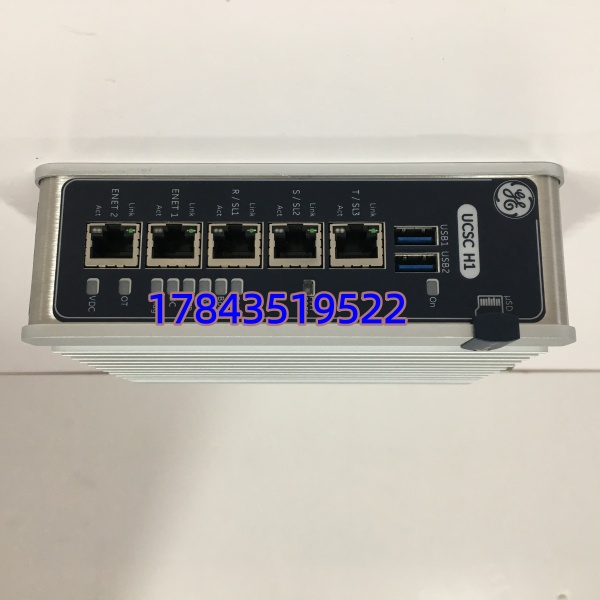

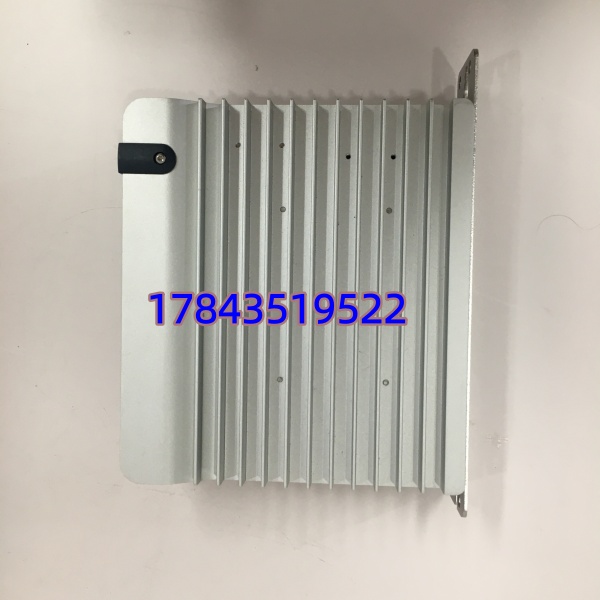

| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS420UCSCH1A（采购以此为准；-F-V0.1-A 为板面版本/固件标注） |
| 制造商 | General Electric（GE Vernova — 原 GE Power & Water / Energy Management） |
| 适用系统 | GE Mark VIe / Mark VIeS 燃机、蒸汽轮机、压缩机控制系统（Standard Control，非 SIS 安全功能） |
| 模块类型 | UCSC — Universal Compact Controller（四核标准控制处理器，区别于安全型 UCSB/S 系列） |
| 处理器 | 1.2 GHz AMD G-Series 四核嵌入式 SoC（含 FPU），硬件看门狗 |
| 操作系统 | QNX Neutrino RTOS（实时确定性 ≤μs 级任务切换），通过 ControlST™ 组态 |
| 内存（RAM） | 4 GB DDR3 SDRAM with ECC（错误校验与自动纠正） |
| 非易失存储 | 40 GB SSD pSLC（其中 ~16 GB 预分配系统/应用区，剩余用户历史/趋势） |
| 供电要求 | 18–30 VDC（标称 24 VDC ±10%），典型功耗 25–31 W，反向极性保护 |
| 以太网接口 | 5× 10/100/1000Base-T RJ45（支持 IONet、UDH、Modbus TCP、Profinet 等），可配冗余 R-S 对 |
| 辅助接口 | 1× USB 2.0（前面板，用于固件/日志导出）、2× 串口（RS-232/485 可配，用于调试/第三方链路） |
| 本地 I/O | 无直接端子——所有 I/O 经 IONet 连 IS420 系列 I/O 包（AI/AO/DI/DO/TC/RTD/Pulse） |
| 内置功能 | EFA（Embedded Field Agent）支持 Predix 云边连接、IEEE 1588 PTP 时钟同步、双控制器冗余同步 |
| 冗余支持 | Simplex / Dual（1+1 热备）配置；TMR 超速保护由单独 UCSB+SIS I/O 实现，UCSC 不参与 SIL 表决 |
| 前面板 HMI | LCD 字符屏 + 8× 功能键（可查看 IP/状态/简要诊断，无需笔记本接 ToolboxST） |
| LED 指示 | PWR、BOOT、ONLINE、FLASH、DC OK、DIAG、LINK/ACT（每网口） |
| 冷却方式 | 无风扇被动散热（铝鳍片散热器），要求机柜气流 ≥0.5 m/s 过模块表面 |
| 工作环境 | -30℃～+65℃（部分资料 -40～+70℃ 依 HW Rev），5%–95% RH 非凝露，IEC 60068-2-6 振动 5g |
| 贮存环境 | -40℃～+85℃ |
| 认证 | CE、cULus、ABS/DNV-GL（船用可选）、NFPA Class 1 Div 2 Group B/C/D T4（依批次） |
| 安装方式 | Mark VIe UCSC 专用槽位（与 UCSB 槽位物理兼容但固件不混用）或独立 DIN 导轨安装套件（ISM 选项） |
| 物理尺寸 | 约 168×150×55 mm（6.61×5.90×2.17 in），≈0.7–1.0 kg |
| 配套软件 | ControlST™ V07.00.00C 或更高（注意：安全版 ToolboxST 不能用于 UCSC 下载，会报类型不匹配） |
| 生命周期状态 | Mark VIe 整体 Active Support；IS420UCSCH1A 部分早期 HW Rev NRND，新原包交期波动，二手测好流通 |
产品介绍
在某 9F 燃机碰过——Mark VIe 控制柜报”UCSC Boot Failure — Flash Checksum Error”，反复重启，插 U 盘做 ControlST Recovery 能临时起来但 48 h 后复现，判定板载 SSD pSLC 写入寿命临近（运行 12 年，历史趋势记录满刷频繁）。换 IS420UCSCH1A 后恢复。这块卡就是 Mark VIe 标准控制的大脑：跑主控逻辑（Speed Control Loop、Start-up Sequence、Combustion Trim）、通过 IONet 轮询所有 IS420 I/O 包、跟 HMI/SCADA 和兄弟控制器做数据交换——它挂了整台燃机无法开机或运行中被 watchdog 踢掉（Dual 冗余下可无缝切备机，Simplex 配置直接跳机）。
严格来说 IS420UCSCH1A 不是安全控制器（不具 SIL 认证），保护/跳闸由 UCSB（如 IS420UCSBH4A）+ VTUR/PTUR 承担——别把它当 ESD 核心用。后缀 -F-V0.1-A 通常指固件捆绑版本或特殊工厂选项，换新时建议用同代 并在 ControlST 做 Firmware Match Check（向下兼容通常 OK，跨度太大可能需先升旧板固件再换）。从 ABC 法看属 A 类顶级——单价高、无 Pin-to-Pin 替代、缺件整装置零，按控制柜组数 N+1 冷备，TMR 安全系另配 UCSB 不混。
应用场景与库存策略
是 Mark VIe 标准控制处理器——故障→主控逻辑停止→燃机跳闸（Simplex）或降冗余（Dual），开机自检也会因 UCSC Missing 中止。GE 对该系列仍提供支持但部分早期 Rev 交期拉长（8–20 周），二手测好是主流应急渠道，板载 SSD 是老化短板（写寿命耗尽致启动失败）。
- 9F/7EA/6B 燃机 Mark VIe 标准控制柜（UCSC 主控） — 唯一运行主控逻辑的 CPU，非它不可 →
- 蒸汽轮机/压缩机 Mark VIe 控制（化工/油气管道增压站） — 野外环境温差大加速电子老化 → A 类 Top 5%，运行 >10 年建议结合大修做预防性镜像备份（ControlST → Save All Project + Flash Image）
- 计划迁移 Mark VIe → Mark VIeS 或 ControlST Platform — 新项目可指定最新 UCSC Rev → 老装置维持最低库存，新改扩建不增订早期 Rev
- 多套同类装置集中管理 — 统一 HW Rev + 固件版本降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年预期（SSD 写寿命+电容老化率约 8–12%/10 年重载记录工况）
真实案例：
