描述
产品详情

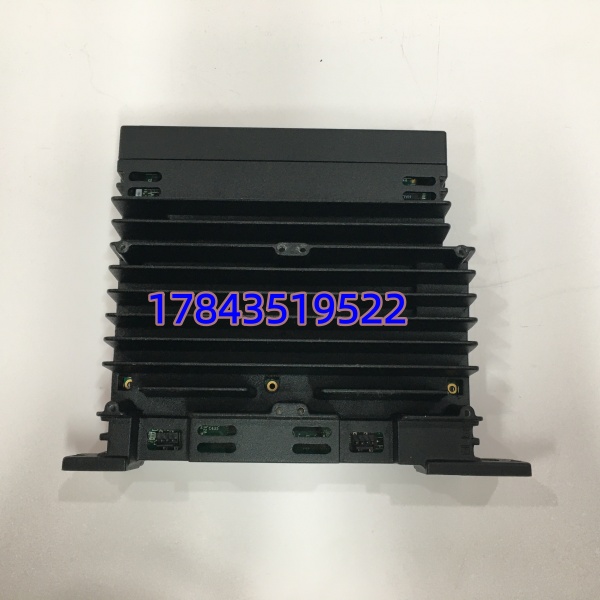

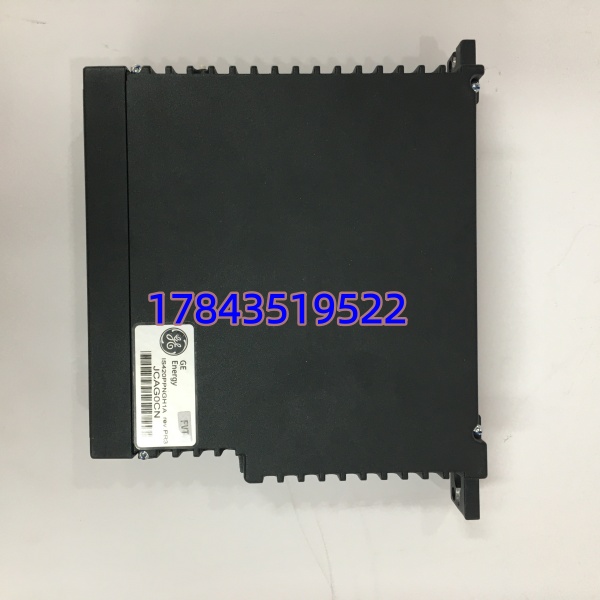

· 型号：IS420PPNGH1A（PPNG 功能模块）
· 品牌：GE（General Electric / GE Vernova Legacy Service）
· 系列：Mark VIe / Mark VIeS Speedtronic — PROFINET I/O Pack Gateway
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS420PPNGH1A（GE 订货号，功能 PPNG = Profinet Pack Gateway） |
| 模块类型 | PROFINET Controller Gateway I/O Pack — Mark VIe / Mark VIeS |
| 适用系统 | GE Mark VIe Gas/Steam Turbine Control；Mark VIeS Safety System（需匹配 ToolboxST 版本） |
| 处理器 | Intel EP80579 工业处理器 @1066 MHz |
| 操作系统 | QNX Neutrino RTOS（嵌入式实时） |
| 内存 | 256 MB DDR2 SDRAM（部分文献标 512MB RAM + 1GB Flash，依硬件版本） |
| 供电方式 | 由 Mark VIe 机架背板供给 24 VDC（典型范围 18～30 VDC，功耗 ≈8～15W） |
| 通信接口 — IONet | 2× RJ45 10/100 Mbps（ENET1/ENET2），连接 Mark VIe 控制器 IONet 分支 R/S/T，支持 MRP 冗余 |
| 通信接口 — PROFINET | 1× RJ45 10/100 Mbps PROFINET I/O Controller Port（Conformance Class B/C，RT V2.x） |
| 协议支持 | PROFINET I/O Controller、IONet（GE 专有）、部分版本兼容 Modbus TCP 穿透 |
| 网络拓扑 | PROFINET 支持星型/线型/环型（需管理型交换机支持 MRP）；IONet 须独立物理交换机（推荐 ESWA/ESWB 系列） |

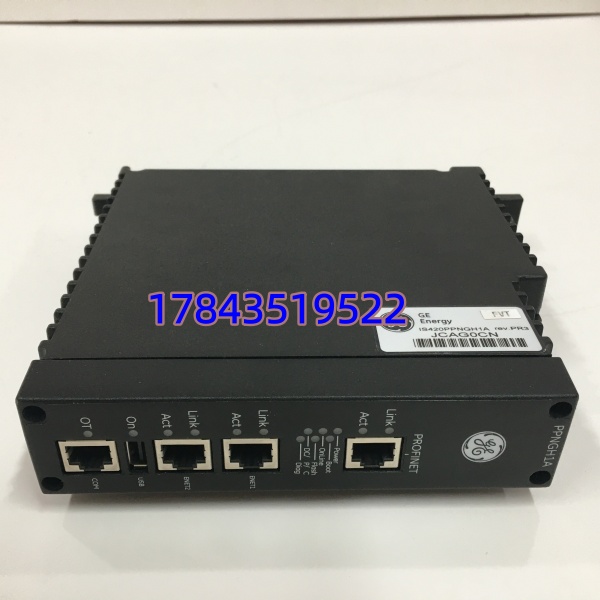

| 诊断功能 | 前面板 LED（PWR / RUN / ERR / LINK ACT / PN STAT）；ToolboxST 内建模块诊断日志 |
| 安全等级 | 符合 SIL 3（Mark VIeS 配置下），设计用于非跳闸关键通信链路（通信中断触发系统报警/降阶非直接跳闸） |
| 安装形式 | 插入 Mark VIe 机架 PCC 槽或独立面板安装（垂直安装，自然风冷无风扇无电池） |
| 工作温度 | -6 ～ +65℃（22～149℉，工业级） |
| 存储温度 | -40 ～ +85℃ |
| 相对湿度 | 5%～95%（非凝露） |
| 尺寸（参考） | 约 330×102×32 mm（Mark VIe PCC 卡尺寸），重量 ≈1.0 kg |
| 软件要求 | ControlST V05.04 或以上；ToolboxST 内配置 PROFINET GSDML 文件导入 |
| 注意 | 严格来说 IONet 与 PROFINET 须分接独立交换机——混接同一台交换机将导致 IONet 广播风暴或 PROFINET 实时性劣化，此为现场常见配置失误 |
产品介绍
现场实测发现——PPNG 模块很少”突然死透”，更常见的坑是 PROFINET 侧丢包导致 Mark VIe 报”PN Device Comm Lost”、控制降阶。某联合循环电厂把 IONet 和 PROFINET 都接同一台商用傻瓜交换机（只为省一个端口），结果 PROFINET 实时帧被 IONet 广播包抢占致周期抖动超差，夏季高温时每天闪断 2～3 次。换独立交换机+备块 PPNG 验证后消失。所以别只把它当”网线转接器”，它是 Mark VIe 与外部 PROFINET 世界的协议翻译官——固件版本须与 ToolboxST/GSM 匹配，采购前抄现网卡完整序列号及固件版本（通常显示在 ToolboxST “I/O Pack Info” 页）。
IS420PPNGH1A 内置 Intel 工业处理器跑 QNX，通过双 IONet 端口冗余接入 Mark VIe 控制器，PROFINET 端口做 I/O Controller 与现场 PN 从站（西门子 ET200SP/PA 等）循环数据交换。严格来说部分极早期 Mark VIe 机架 BIOS 版本对 PPNG 新固件有限制——升级 PPNG 固件前先确认控制器 UCS 固件兼容矩阵。GE 对该系列部分区域已提示 Legacy / Limited 供应，新订交期不定多靠渠道库存。[请以 GE Mark VIe Hardware Manual GEH-6720及原厂 Compatibility Matrix 为准]
应用场景与库存策略
PPNG 故障 = Mark VIe 与 PROFINET 现场设备（如燃烧室压力变送器远程站、给水泵变频器 Profinet 接口等）通信全断——通常不导致直接跳闸（通信丢失触发报警/降控制模式），但会使关键参数不可见或闭环控制开环，对依赖 PN 现场总线的改造项目影响明显。原厂交期（若能订）8～20 周，渠道多为 NOS。
- 燃机/汽机 — Mark VIe 经 PPNG 接入 PROFINET 远程 I/O 或智能变送器 → 通信全断影响参数监视和部分闭环 → 建议按 A/B 类 ABC 分类，同型燃机每 2～3 台备 1 块冷备（重要单台独备），贴标签注明匹配固件版本范围
- 多台同期混用不同 PPNG 固件(早期 Vx.x vs V5.x+) → 新旧固件与 ToolboxST/GSM 版本绑定 → 采购时提供现网 ToolboxST 版本号 + 旧卡照片，要求供方核对固件兼容，勿只核对型号
- IONet 与 PROFINET 共用交换机（错误配置） → 实时性劣化 → 新装/更换时强制要求分接独立交换机（ESWA 8P / ESWB 16P 推荐），并在 ToolboxST 验证 PN Cycle Time 达标
- 计划升级 Mark VIe → Mark VIeS 新架构或 Ovation 集成 → IS420PPNGH1A 可用于 Mark VIeS 通信但须确认新架构 IONet 版本兼容 → 旧系统延寿阶段适量 Last-time-buy（1块/机型），新平台评估对应 Profinet 接口方案
真实案例：协助华东某 9F 燃机改扩建做备件 ABC——原设计 Mark VIe 通过 IS420PPNGH1A 连新建水处理车间 Siemens ET200SP（PROFINET）。运行三年某次春秋检清灰后 PPNG 插回时金手指微氧化致 IONet 链路时通时断，PN 站周期性掉线。原厂答复部分区域 PPNG 已提示 Limited，找 NOS 约 6 周。最后从邻厂同型机组拆一块顶替（该机计划小修窗口），事后按我建议把 PPNG 列入 B 升 A 临界面备件锁 1 块冷备，并要求每年大修做”插回机架读 FW Ver.+看 PN Link LED 常亮”轮回验证——别等通信全断才找件，那时候 SCADA 全红已经挨骂了。
