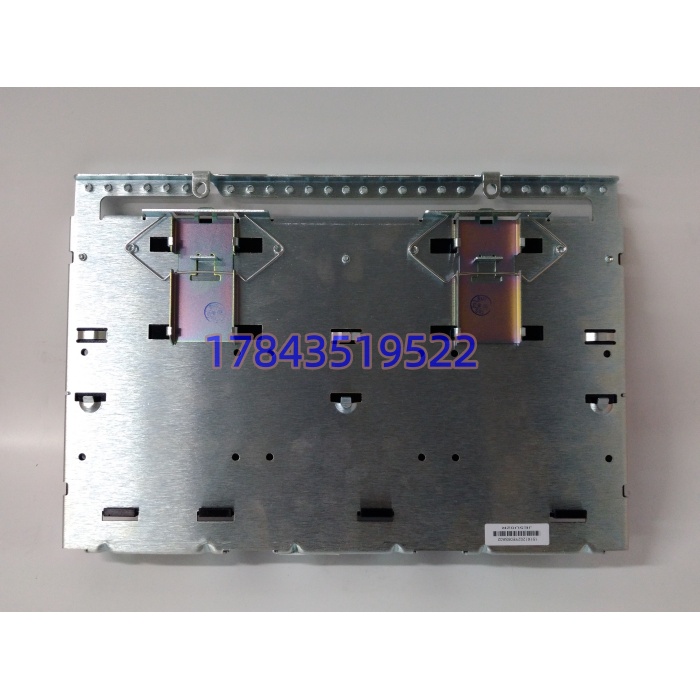

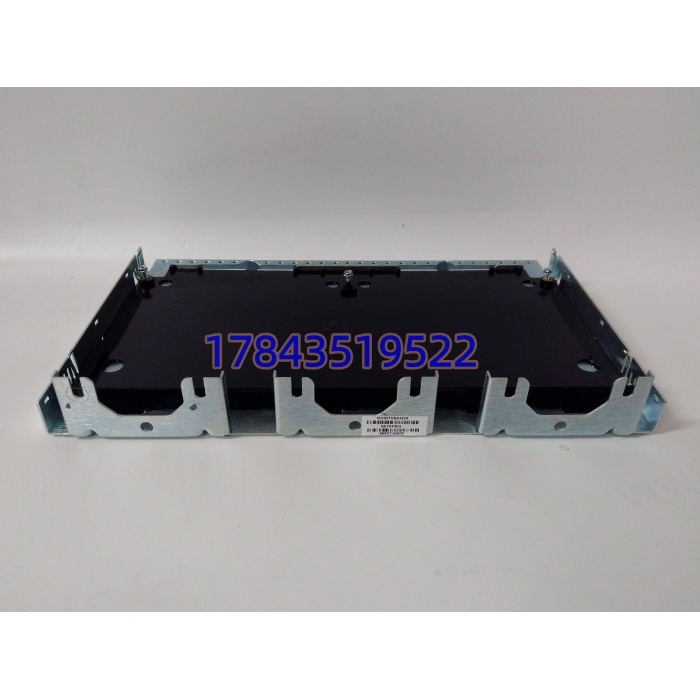

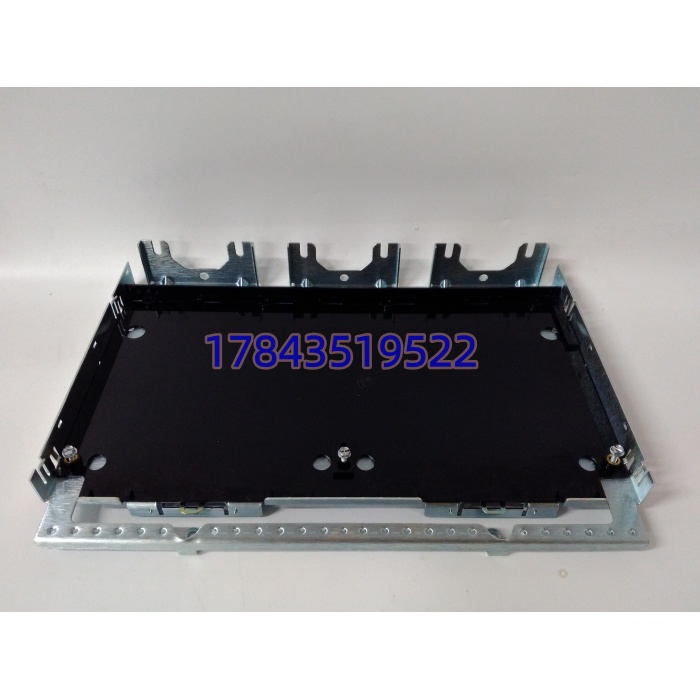

产品详情
· 型号：IS230TVBAH2A
· 品牌：E（通用电气，现 GE Vernova）
· 系列：Mark VIeS（兼 Mark VIe 振动子系统）
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | 振动输入端子板 TVBA（Terminal Vibration Board Assembly） |
| 系统归属 | Mark VIe / Mark VIeS，必须搭配 IS220PVIBH1A 等 PVIB I/O 包使用 |
| 传感器通道 | 14路：Ch1-8 通用（Proximitor/Seismic/Velomitor/Accel）；Ch9-12 仅 Proximitor；Ch13 Proximitor/Keyphasor；Ch14 预留/屏蔽 |
| 信号类型 | 电涡流位移（±10V）、速度/加速度（IEPE 或 0-50mV）、键相脉冲 |
| 通道供电 | 每通道 -24VDC 限流激励（探头供电），由 PVIB 或独立电源经端子引入 |
| 接线端子 | 24点屏障式可拆卸端子，每点接受 2×#12 AWG（3.0mm²），铲形/环形端子 |
| 跳线配置 | JPxA/JPxB/JPxC 三组，用于开路检测、信号路由、差分/单端选择（严格来说具体跳线表以 GE 安装图 GEH-xxxx 为准） |
| 屏蔽处理 | 端子排旁设屏蔽终结条，机柜侧单点接地，降低涡轮机房电磁耦合 |
| 涂层 | H2 = 标准三防涂覆（conformal coating），区别于无涂层 H1A / 宽温 H4A |
| 安装 | 35mm DIN 导轨或底板锁固，IP20 柜内，与 PVIB 之间用专用预制成缆（如 IS200TVBxxx 尾缆） |
| 工作温度 | -30℃ ~ +65℃（多数渠道一致）；宽温衍生版标 -40~+70℃ 属 H4A 参数，勿混用 |
| 尺寸/重量 | 188×86×56 mm / 约 0.5 kg |
| 认证 | CE、UL 508A（作为系统组件，非独立 SIL 器件） |
产品介绍
轴振通道出问题的时候，最容易被甩锅的就是这块端子板。现场实测发现，三分之二所谓”PVIB 通道漂移”工单，拆开 TVBA 一看是探头激励线在端子排压接松了，或者屏蔽层两头接地形成地环流——板子本身是无源终端，不干活但背锅最多。
它真正的采购决策点不在参数表，在配套链锁定：TVBA 不能单独跑，必须和 PVIB I/O 包的固件版本、ToolboxST 里的振动通道映射、探头延长电缆长度一起算。H2A 这个尾缀意味着标准三防涂层，适合大多数电厂汽机旁机柜；如果是海上平台或脱硫岛那种凝露腐蚀环境，得看 H4A 宽温涂层版，别拿 H2A 硬扛。GE Vernova 目前把 Mark VIeS 振动前端列为有限供货状态，全新 H2A 主要靠库存和 New Surplus（原厂剩料未使用）渠道，这也是为什么同样一块板，报价从三千到一万多都有——差的就是成色和质保谁兜底。
替换与升级建议
| 目标型号 | 兼容级别 | 说明与成本影响 |
|---|---|---|
| IS230TVBAH2A（同尾缀备件） | �释 直接替换 | 同型号同涂层，断电拆端子排→换板→按原跳线复原 JPx→重接 PVIB 尾缆，工作量 0.5 人时。推荐做法 |
| IS230TVBAH4A | ⚠️ 硬件兼容（需评估环境） | 宽温+加强涂层版，引脚与尾缆接口一致，可物理替换 H2A；但若现网控制逻辑没声明宽温特性，单纯升级无意义，仅建议在腐蚀/高寒区替换 |
| IS200TVBAH2ABC（Mark VI 老款） | ⚠️ 机械近似（需改系统） | 老 Mark VI 的 TVBA，外形接近但尾缆、跳线表、PVIB 对应型号全变，跨代替换等于改振动子系统，非备件级操作 |
| 第三方振动端子排 | ❌ 不兼容 | 探头激励极性、屏蔽终结方式、Keyphasor 通道定义与 GE 私有尾缆不匹配，接上 PVIB 会报通道故障或测值反相 |
