产品详情

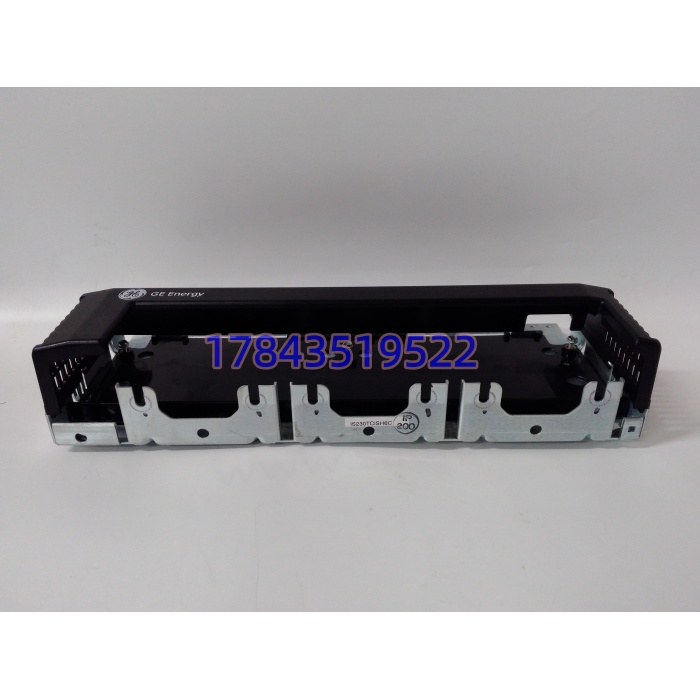

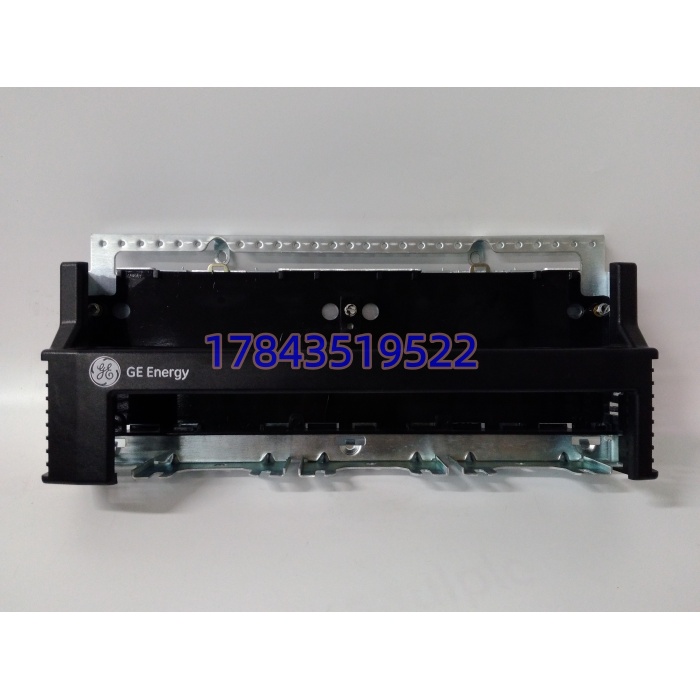

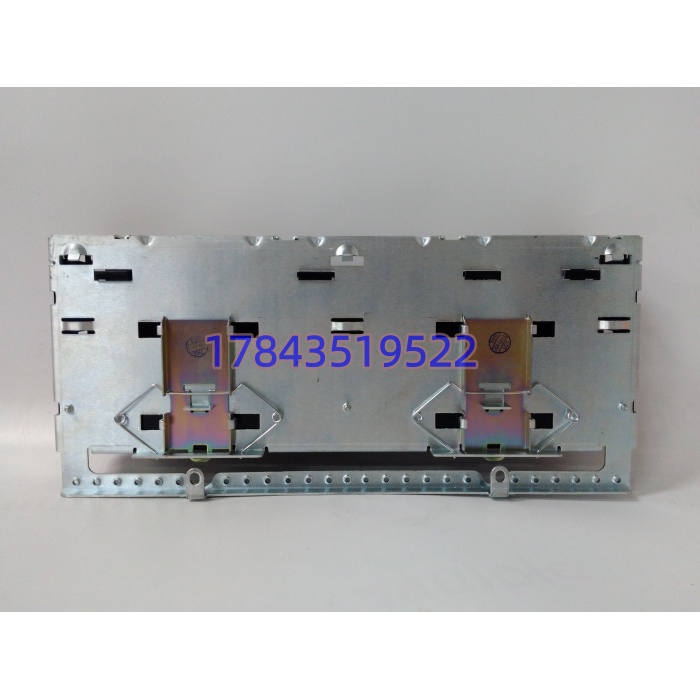

· 型号：IS230TCISH6C
· 品牌：GE（General Electric）
· 系列：Mark VIe DIN-rail I/O（TCIS 族）
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 输入类型 | 热电偶 E/J/K/T/N（S/R/B 视固件版本） | 每通道 ToolboxST 软选 |
| 通道数 | 8 路（本体）/ 24 路（配 TBTC 扩展端子板组合） | 单 Pack 裸卡为 8 |
| 输入电势 | −8 mV ～ +45 mV | 覆盖 K 型全量程 |
| 冷端补偿 | 板载 CJC 传感器，自动修正 | 柜温漂移不进测量值 |
| 精度 | ±0.5℃ 典型（25℃，含 CJC） | 全温区放宽，以 GEH-6721L 为准 |
| 分辨率 | 16 bit ΔΣ | 非经销商宣传的”±0.1%” |
| 采样周期 | 默认 100 ms/通道 | 可调剂 |
| 通信 | 双 RJ45，IONet 100Mbps | RSTP 环网冗余 |
| 供电 | 24V DC（18-36V 允许），≤5W | 取自 TBTCH 端子板 |
| 隔离 | 通道-系统 2500Vrms，通道间 1000Vrms | |
| 安装 | 35mm DIN 导轨 EN 60715 | 带金属载架 |
| 工作温度 | −30℃ ～ +65℃ | 宽温标签以本体丝印为准 |
| 诊断 | TC 断路/短路/超量程/ CJC 故障 | LED：PWR/ATTN/LINK/TxRx |
| 认证 | CE、UL 508、IEC 61010-1 | SIL 等级随端子板组合定 |
| 参考手册 | GEH-6721L《Mark VIe I/O Packs Manual》 | — |
产品介绍
测温链路里最贵的不是传感器，是”信号在柜子里走歪了没人发现”。IS230TCISH6C 的定位很单纯：Mark VIe 分布式架构下，把现场热电偶那点毫伏信号在靠近源头的地方数字化掉，不让它变成长线传输里的噪声牺牲品。DIN 导轨形态意味着它可以不依赖专用机架，挂在普通汽机运转层柜里，双绞线跑 IONet 跟控制器握手，开机自识别不到 20 秒（现场实测某 6F 项目数据）。
商业侧算账：燃机排气框架 8~16 点温度，一块 TCISH6C + TBTCH1 覆盖 8 点，两套完事，比老 Mark VI 的 VMIC+调理器三层堆叠省一半柜内纵深。严格来说，6C 相对 6B 的改动集中在电源滤波与 CJC 器件批次，寄存器映射一致，固件 v4.0 以上才完整开放 S/R/B 型查表——如果你项目要用 S 型测透平缸温，让渠道把固件版本写进交货确认函，别口头答应。另外这卡不支持带电热插拔，拔卡前停对应 IONet 分站 24V 馈电；某海上平台热拔打穿过同段 AO 卡 PHY，返修周期 5 周。
替换与升级建议
| 替代型号 | 兼容性级别 | 差异与工作量 |
|---|---|---|
| IS230TCISH6B | ✅ 直接替换 | 同封装同映射，6B→6C 仅电源/CJC 器件微调，配置可整体导入，断电换卡 |
| IS220TCISH6C | ⚠️ 软件兼容（需改配置） | 功能等价但 IS220 是机架 Pack、IS230 是 DIN Pack，机械形态不同，需改柜内安装与 IONet 编址，约 1 天 |
| IS230PRTDH1A | ❌ 硬件不兼容 | RTD 卡不是 TC 卡，K 型热电偶接上去全通道 NaN |
| PCAA + TCAT（Mark VI 核心模拟模块） | ❌ 平台不兼容 | 那是老 Mark VI 机架方案，不能插入 VIe DIN 段 |
