描述
产品详情

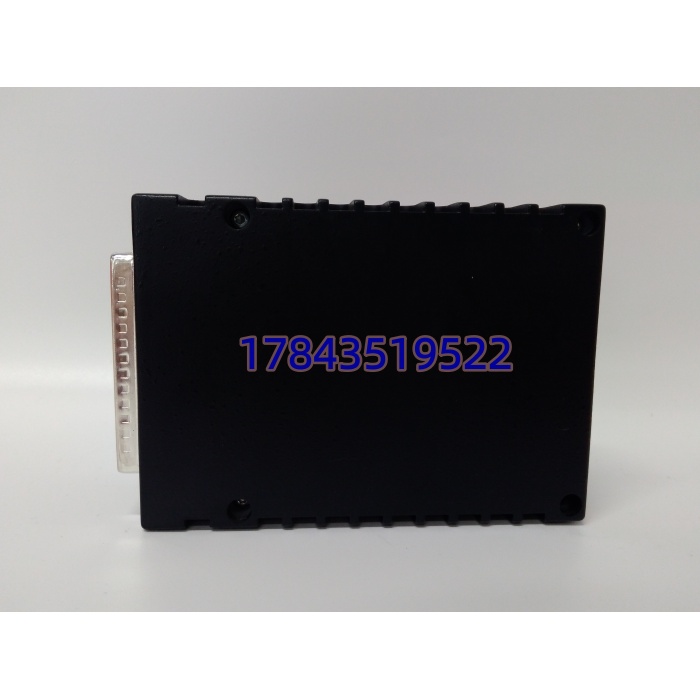

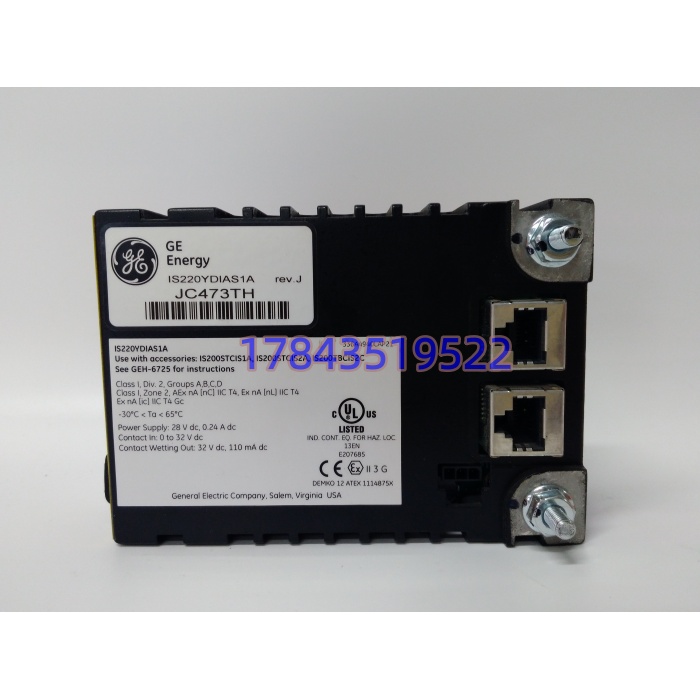

· 型号：IS220YDIAS1A
· 品牌：GE（General Electric / GE Vernova）
· 系列：Mark VIe Speedtronic
技术参数
| 参数项 | 指标 |
|---|---|
| 模块类型 | 离散触点输入 I/O Pack（YDIAS） |
| 输入通道 | 16 路隔离，干接点/湿接点可选（典型 24 VDC 有源或干接点） |
| 板载润湿电源 | 标称 28 VDC，最大 32 VDC，内置限流 |
| 每通道电流 | 典型 3 mA @ 24 VDC，润湿输出 110 mA @ 32 VDC |
| 响应 / SOE | 典型 ≤ 1 ms，SOE 分辨率 1 ms |
| 通讯接口 | 双 RJ45 10/100 Mbps IONet（ENET1/ENET2 冗余） |

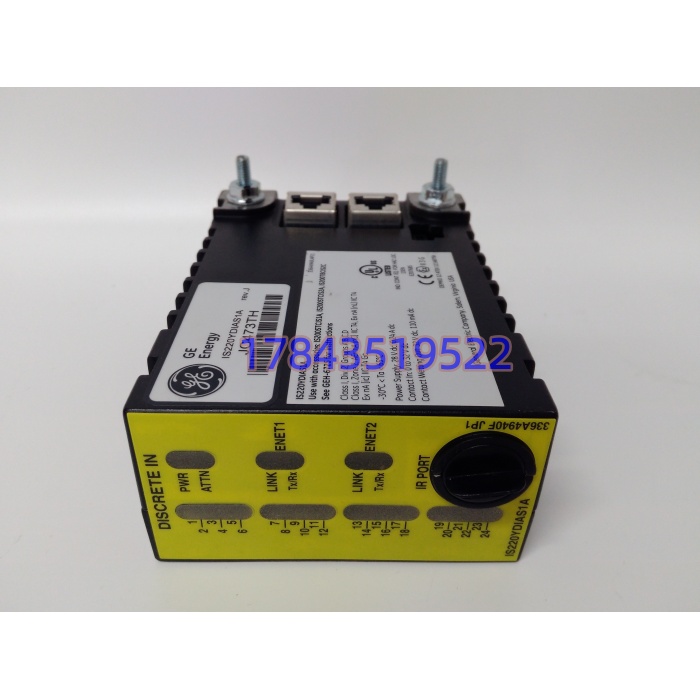

| 本地调试 | 前面板 IR 红外口（读 ID/固件/故障，无需接线） |
| 供电 | 背板 28 VDC（18–36 V 范围），整机功耗 ≤ 5 W |
| 隔离 | 通道-通道 / 通道-背板 1 kV~2 kVrms 级，光电隔离 |
| 工作温度 | -40 °C ~ +70 °C（标签常见 -30~+65 °C，宽温型到 +70） |
| 尺寸 / 安装 | 138 × 86 × 56 mm，插卡式配 IS200/IS400 STCI/TBCI 端子板 |
| 认证 | UL、CE、Class I Div 2 / ATEX Zone 2（可选），IEC 61508 SIL 2/3 路径依赖 |
| 固件 | 随 ControlST / ToolboxST 大版本走，常见 V04.03.18C 及以上 |
产品介绍
凌晨两点燃机点不着火，顺控卡在”盘车未脱开”——查到最后往往是 YDIAS 第 15 通道光耦老化，给主控喂了个假接点。IS220YDIAS1A 在 Mark VIe 柜里干的就是最前线的脏活：把现场 16 路阀门限位、急停按钮、轴承振动开关、火焰检测器辅助触点，经 28 VDC 板载润湿电源收进来，打上 1 ms SOE 时标，走双 IONet 送给 UCV/VCMI。它本身不带控制逻辑，却是保护联锁”信或不信”的第一道闸门。
采购理由很直白：一卡集成润湿电源，省了柜内外加 24 V 继电器的排线和故障点；双网冗余掉一路还能跑；-40 °C 宽温版能直接进北方冬季无采暖电控间。现场实测发现，同批 Rev J 的拆机件如果金手指有氧化，IONet 协商会掉到 10 Mbps 半双工，ToolboxST 扫出来黄灯——所以买这卡别只看”灯亮”，得测双网满速和全通道打点。严格来说，它只在 ControlST 大版本与现场 UCV 对齐时才能热插拔识别，跨大版本强插会报节点离线。
替换与升级建议
✅ 直接替换
- IS220YDIAS1A → IS220YDIAS1A（同型号不同 Rev C/D/J/K）：引脚、固件框架一致，换前抄旧件 Rev 与固件号，同大版本直接插。
- IS220YDIAS1AK：K 尾号为同电路另一种出厂配置/标签，功能 Pin-to-Pin 一致，需核对危险区认证尾标是否匹配现场 Zone 2 文件。
⚠️ 软件兼容（需改配置）
- IS220YDIBS1A（S1B 尾号）：硬件同族，部分批次 IONet PHY 略有差异，ControlST 下需重刷同大版本固件并重新绑定节点 ID，工作量约 0.5 天/机架。
- IS200TBCIH1BCE / IS200TBCIH1BCD（老 Mark VI 时代 TBCI 端子板配合的旧 DI 包）：功能接近但背板协议不同，走 Mark VIe 必须换 YDIAS 族，旧程序里 DI 映射点需重配。
❌ 硬件不兼容
- IS220YDOAS1A（输出卡）：同外壳，引脚定义相反，强插会烧通道驱动。
- IS220PDIAS1A（有源 24 V 输入卡）：电源回路与润湿结构不同，干接点现场直接废。
- 第三方通用 DI 模块：IONet 私有协议，无法进 Mark VIe TMR 表决链。
