描述
产品详情

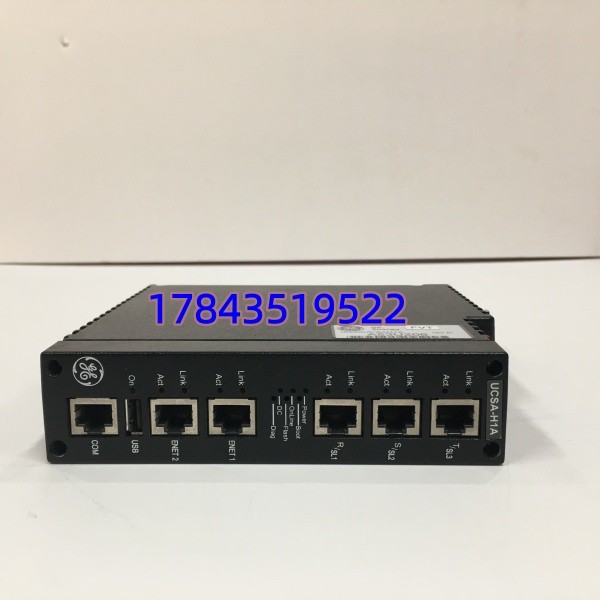

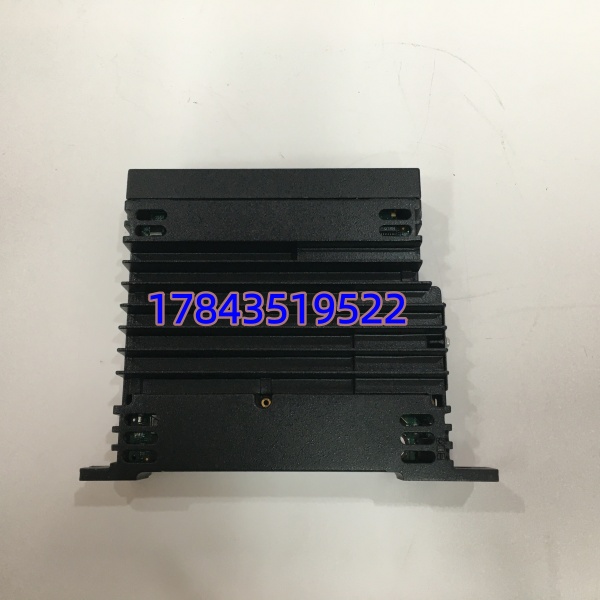

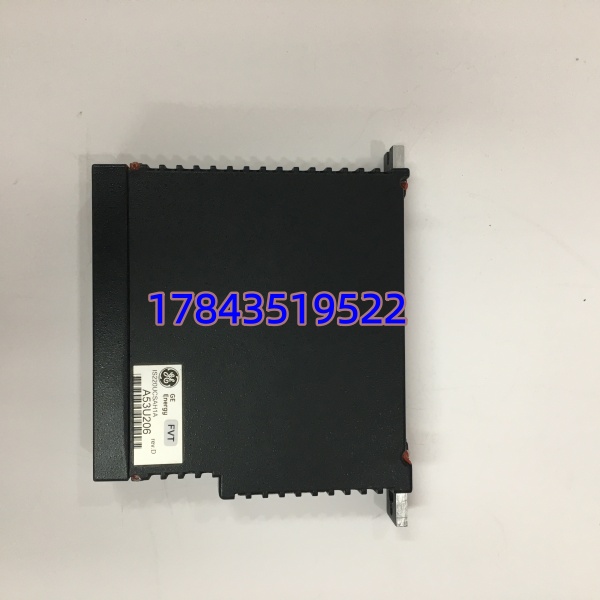

· 型号：IS220UCSAH1A
· 基础型号：IS220UCSA（Mark VIe Universal Controller Series）
· 品牌：GE（GE Vernova — 原 GE Energy / Speedtronic）
· 系列：Mark VIe Turbine Control & Protection System — Universal Controller Module (UCSA H1A)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS220UCSAH1A |
| GE 基础型号 | IS220UCSA（UCSA = Universal Controller for Mark VIe Architecture） |
| 模块类型 | Mark VIe 独立通用控制器(UC) — 运行控制/保护应用并通过 IONet 管理 I/O |
| 处理器 | 32-bit PowerPC 嵌入式 RISC @ QNX® Neutrino RTOS（具体主频依 HW Rev，典型 400MHz～1GHz 级） |
| 内存 | 板载 SDRAM + Flash（存应用代码、组态、事件日志；典型 256MB～1GB 级依版本） |
| 通信接口 | 双冗余 100Base-TX IONet 端口（RJ-45，支持 MRP/STP 冗余环/星），部分版本带 3rd 口做 CCSI/工程师站接入 |
| I/O 连接能力 | 单 UC 典型支持 ≤ 32～64 个 IS220 I/O 包（依应用复杂度与 IONet 负荷，详见 GE App Note） |
| 冗余支持 | 1:1 Hot-Standby（Primary/Backup），自动无扰切换（Voting / Bypass 逻辑不受影响） |
| 状态指示 | PWR / RUN / ACTIVE(Backup) / IONet Link LEDs + 4×用户可编程 STATUS LED |
| 供电电压 | 24 VDC（范围 18～36 VDC），反接/过流保护，典型功耗 12～18W |
| 程序下载/诊断 | 通过 ToolboxST™（Mark VIe 工程软件）Ethernet 连接，支持在线下装/上载/Force/Trend |
| 环境标准 | 符合 GE Energy 燃机控制室要求；工作 0℃～+60℃（控制柜），存储 -40℃～+85℃，5%～95% RH 非凝露 |
| EMC/认证 | CE / UL 508 / cULus；设计时考虑 IEEE 383 / IEC 61000-6-2 工业四级抗扰度 |
| 安装方式 | 35mm DIN 导轨（EN 50022）或 Mark VIe 控制柜专用 DIN 托架，带快锁机构 |
| 物理尺寸(参考) | 约 135(H)×110(W)×55(D) mm，重 ≈0.6 kg |
| 配套要求 | 需与 IS220 系列 I/O 包配对使用（如 IS220PDIAH1A DI、IS220PRTDH1A RTD 等），不可与 Mark VI VME 卡混用 |
严格来说 IS220UCSAH1A 是 Mark VIe 的”大脑”而非 I/O 卡——它与老 Mark VI VCMI/VCRC（VME 架构）不互换。部分现场把 H1A 和 H1B/H1C 混称，HW Rev 不同可能影响 ToolboxST 最低版本要求，换件优先找同完整型号 IS220UCSAH1A 或确认 GE Compatibility Note 明确可替版本。另外它靠 IONet 以太网与 I/O 包通信——网线质量/终端电阻/交换机 VLAN 配置出问题时的症状常被误判为 UC 故障，排查时注意分开看。
产品介绍
在 9F 燃机 Mark VIe 柜里——IS220UCSAH1A 跑的就是燃机控制与保护应用（sequencer + analog control + protection trip logic），通过双 IONet 口跟各个 IS220 I/O 包要数据、下指令。(现场实测发现老批次 UC 模块最怕的不是芯片坏而是 CFast/Flash 存储位翻转导致 boot 失败——建议每轮大修做一次 Controlled Reboot 看 POST Log 有无 ECC Warning。) 它挂了 = 整台燃机/汽机失去控制计算→ 若冗余配 Backup UC 还能顶，单 UC 或双 UC 先后故障直接跳机，是 ABC-A 类毫无争议。
从供应链看 Mark VIe 仍 GE 主力但早期 UCSA HW Rev（如 H1A 某些批次）进入 Mature，交期偶有 12～16 周波动。按在线每对冗余控制器 至少备 1 块经 ToolboxST 可连机识别的同版本冷备件，若多台独立机组（无冗余或分属不同项目）建议 N+1——控制器单价高但缺件时租机等一周的损失是它的十倍不止。
应用场景与库存策略
Mark VIe 燃机/汽机/大型辅机控制柜核心控制器——执行控制算法、顺控、保护表决，通过 IONet 管理所有 IS220 I/O 包。UCSAH1A 故障且无备件时：冗余配置丧失备份能力（下次再坏跳机）；单机配置直接停机待料。
- 9F/9E 燃机 Mark VIe 控制柜（UC Primary+Backup 冗余） → 非它不可（IONet 专有协议+ToolboxST 应用绑定）→ 建议：按每对冗余 UC 备 ≥1 块冷备（同完整型号 IS220UCSAH1A 或确认固件兼容 H1B 等），存防静电袋+恒温柜，每 24 月做一次上电+ToolboxST Connect 自检（确认 Boot OK / No ECC Error）。
- 独立辅机控制/小汽机 Mark VIe（单 UC 无冗余） → 建议按装置数 +1 备，大修前锁定货源。
- HW Rev 一致性注意： vs H1B/H1C 物理同尺寸，EEPROM 含 App Signature；ToolboxST 新版通常向下兼容但旧 UC 可能不认新 I/O 包 FW ——换前核对现场 ToolboxST Version Compatibility Matrix，优先找与原装同完整型号。
- IONet 配套检查：UC 依赖 IONet 交换机健康——换 UC 同时确认网线、交换机端口无告警，避免把”网络闪断”误判为新 UC 故障。
真实案例：
东南某 9F 联合循环电厂，Mark VIe 配 Primary+Backup 。运行第 7 年 Backup UC 上电自检出 “Boot Flash ECC Uncorrectable” 转 Fault——因冗余还在跑没影响。清报警后没订备件（”等原厂年保包覆盖”），半年后 Primary UC 风扇轴承异响随后偶发 Watchdog Reset，同一天 Backup 已坏→ 机组被迫降负荷等备件。原厂渠道 交期 14 周起，第三方找 NOS 同版本 3 天空运顶上。事后修订：Mark VIe UC/I/O 各类 IS220 按 N+1 设 Buffer Stock，并每轮大修做 UC Controlled Reboot + 读 POST Log 建 Flash Health 趋势。
