描述
产品详情

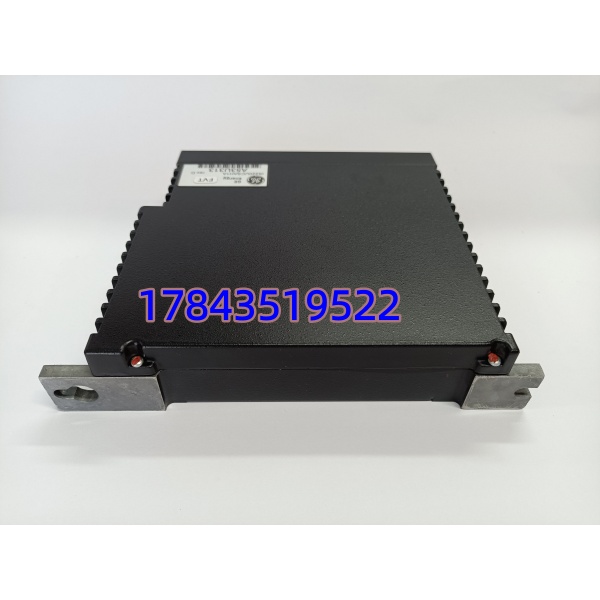

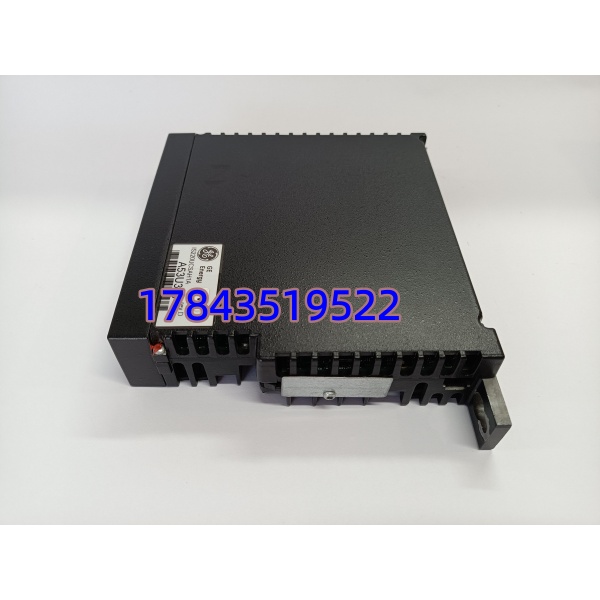

· 型号：IS220UCSAH1A（订货号含后缀变体如 IS220UCSAH1AK，以铭牌为准）
· 品牌：GE（General Electric / Emerson）
· 系列：Mark VIe Speedtronic — UCSA Universal Controller & Signal Adapter Module (PAMC)
规格参数
- 产品类型：Mark VIe UCSA 控制处理器模块（Processor / Acoustic Monitor Module，PAMC）
- 适用系统：GE Mark VIe 燃机/汽机/压缩机控制系统，配合 IS220 系列 I/O Pack 及终端板（TCAS/TCAT/STCI 等）
- 处理器：Freescale（NXP）PowerPC MPC8349E PowerQUICC II Pro，667 MHz
- 操作系统：QNX Neutrino 实时多任务 RTOS（专用 Turbine Application Runtime）
- 内存：256 MB DDR SDRAM（部分资料标注 512MB 依版本，以铭牌为准），非易失性存储 1 GB CompactFlash（或板载 Flash）
- 供电：通过底座供 18–36 VDC（标称 24 VDC），典型功耗 ≈10–12 W

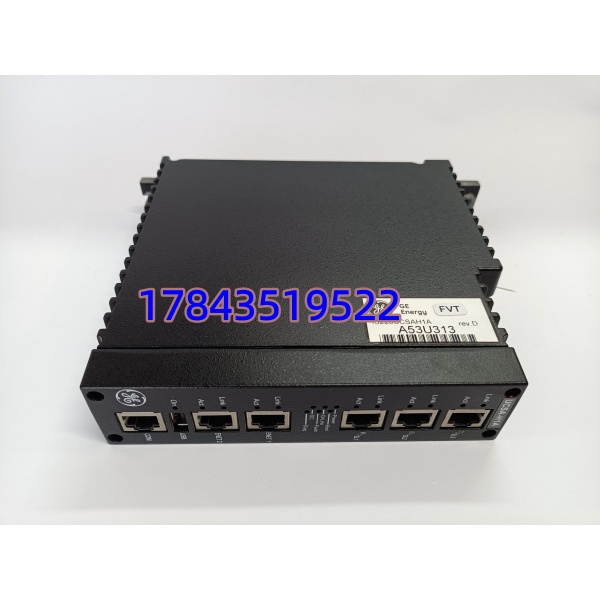

- 通讯接口—IONet：3×10/100Base-TX RJ45，专用于与 Mark VIe I/O Pack 高速通讯（IEEE 1588可选同步）
- 通讯接口—UDH（Unit Data Highway）：2×10/100Base-TX RJ45，接 HMI/工程师站/ historians / EX2100 励磁
- 串行口：1×RS-232（DB9，本地调试/ToolboxST 连接），部分版本带 RS-485
- USB 接口：前面板 1×USB 2.0（用于 CF 卡备份/固件更新，运行时勿频繁插拔）
- 状态指示：前面板 LED — PWR（电源）、BOOT（引导）、ONLINE（运行）、FLASH（CF 访问）、DC OK、DIAG、FAULT、LINK/ACT per 端口
- 冗余支持：支持 Simplex（单重）、Dual（1oo2）、Triple Modular Redundant（2oo3 表决），TMR 三块同步表决输出
- 安装方式：插入 Mark VIe I/O Pack 专用底座（如 IS200TBxxx 终端板上方），锁紧固定螺丝建立背板接地
- 冷却：无风扇被动散热（依靠模块散热鳍片及柜内风道），模块间建议 ≥25mm 间距
- 工作温度：0 ～ +65℃（部分宽温资料标 -30～+65℃，以原厂手册为准；存储 -40～+85℃）
- 湿度：5%～95% RH 非凝露
- 认证：CE、cULus、NFPA Class I Div.2 / ATEX Zone 2（部分版本）
- 尺寸/重量：约 138×86×56mm（Pack 形态）/ 插装总高 ≈6U CPCI 风格 / ≈0.8kg
产品介绍
IS220UCSAH1A 是 Mark VIe 系统里真正跑控制程序的”大脑”——燃机启停顺控、超速保护三取二、排气温度计算、燃料行程基准全在这里执行，结果通过 IONet 下发给 IS220PDOA/PAIC 等 I/O Pack 驱动现场设备。它跟老 Mark VI 的 VCMI 不通用，必须配 Mark VIe 架构底座和 ToolboxST 工程软件。应用程序（.tcw/.app）和 I/O 配置存于 CompactFlash/板载 Flash，掉电不丢失。
坦白讲，这模块现场故障率极低，多数”控制器 fault”是 CF 卡接触不良、24V 供电纹波大、或 IONet 网线屏蔽层未接机柜地引入共模干扰致同步异常。真坏表现通常为 STATUS 灯红 FAULT 常亮、BOOT 卡住不进入 ONLINE。有一点要注意：TMR 系统中三块尽量同型号同固件版本（如全 H1A 或全 H1AK），混用虽官方部分允许但需 ToolboxST 验证兼容性——换件前抄下旧板完整丝印版本号，不确定时优先找同版本。 另外 H1A 与 IS220UCSCH1A（新代）固件不互通，不能随便升。
应用场景与行业案例
我在现场遇过 9F 燃机 Mark VIe 开机时报”Controller 2 Failed to Synchronize”，IONet 灯闪但三取二表决异常——查是控制器 2 与 I/O Pack 间网线被维护碰松造成周期性掉包，紧回水晶头后自动同步恢复，模块本身没坏。
典型场景：
- 9F/9E 燃气轮机 Mark VIe 控制：IS220UCSAH1A 三取二配置执行超速保护（>110% nH 跳闸）、排气温度保护、燃料阀控制，非它不可因 TMR 表决逻辑绑定 Mark VIe 专有架构
- 大型蒸汽轮机 DEH/ETS：单或双 UCSA 跑电液伺服控制与跳闸回路，通过 UDH 送数据至 CIMPLICITY Ops 站
- 长输管线离心压缩机控制：Mark VIe 包紧凑无风扇，适合无人值守站，UCSA 跑喘振控制与联锁
真实案例：某联合循环电厂 #1 燃机大修后 Mark VIe 报”UCSA Controller 1 Fault — Memory Parity Error”，重试清除无效，FAULT LED 常亮。因是 TMR 架构（其余两块正常），机组可维持运行但降级为 2oo2 表决（失去单故障容忍）。拆出旧件见 CompactFlash 卡弹片微变形接触不良——换新 CF 卡重灌应用后仍报同错，判定板载 SDRAM 局部坏块。更换 IS220UCSAH1A H1A（同版本），ToolboxST 自动从剩余控制器同步应用配置，约 3 分钟 ONLINE 灯亮恢复三取二。那次若没机架侧备件，需申请停机窗口做全架下载，影响调度负荷。
