产品详情

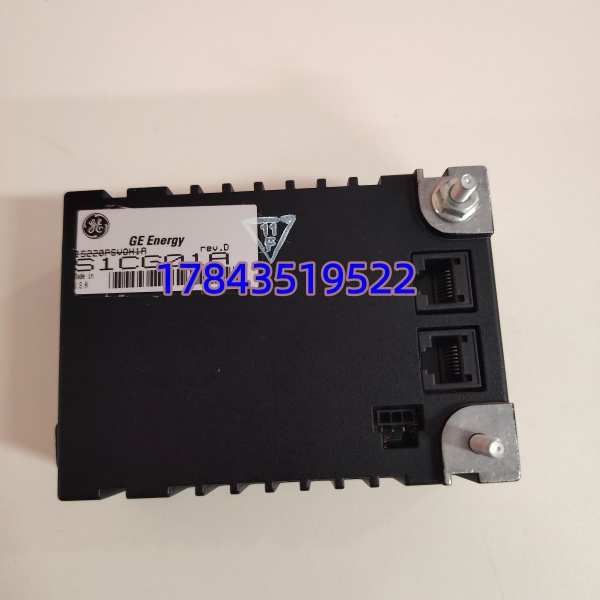

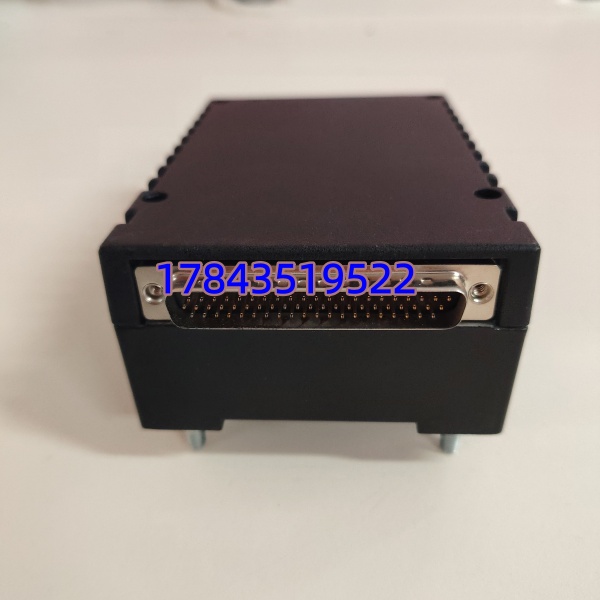

· 型号：IS220PSVOH1A
· 品牌：GE Energy / Emerson
· 系列：Mark VIe Turbine Control System（兼容部分 Mark VI 架构，需核对固件）
规格参数
- 模块全称：IS220PSVOH1A — PSVO Servo Valve Output Packaged Controller
- 配套端子板：TSVO（Terminal Strip for Servo Valve Output，如 IS200TSVO 系列），现场伺服阀/ LVDT 接线在 TSVO 上
- 伺服输出回路：2 路独立电流环，可配置 ±50 mA / ±100 mA / ±200 mA（典型电液伺服阀驱动）
- 位置反馈输入：支持 LVDT（线性可变差动变压器）反馈，最多 8 路 LVDT 信号（通过 TSVO 端子板接入）
- 脉冲/数字输入：2 路脉冲率输入（用于某些配置下的转速/位置信号）
- 通信接口：双 10/100Base-TX 以太网（ENet1/ENet2），支持冗余 I/O 网络与 Mark VIe 控制器通信
- 本地处理器：板载 Intel Celeron（或同级）本地 CPU + Flash/RAM，执行伺服回路控制与自诊断
- 供电：24 VDC 由 Mark VIe 机架背板经电源模块提供（典型 18–36 VDC 输入范围），功耗约 15–25 W
- 隔离：现场 I/O 与逻辑侧光电隔离，隔离电压 2500 Vrms（需核对具体版本）

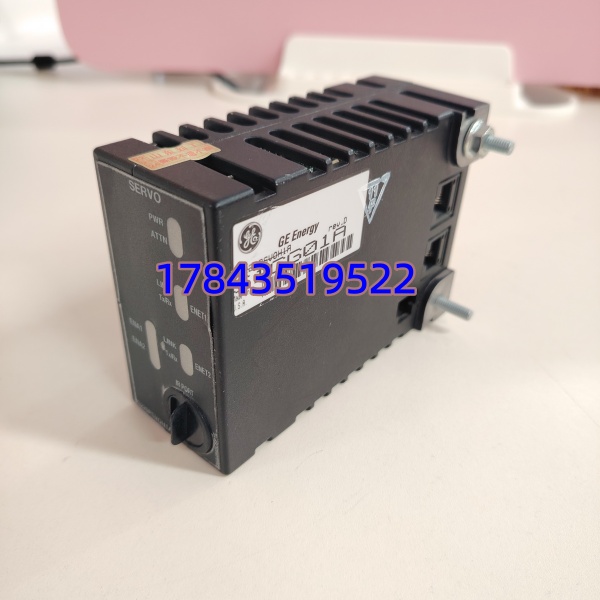

- 前面板指示：PWR（电源）、ATTN（注意）、ENet1/ENet2 Link/Act（4 LED）、ENA1/ENA2（伺服使能状态）
- 热插拔：支持在线插拔更换（系统正常时），新模块自动从控制器下载配置（Auto-configure 开启前提下）
- 工作温度：-30～+65℃（工业级，部分资料标 -40～+70℃，以模块标签为准），存储 -40～+85℃
- 湿度：5%～95% RH 非冷凝
- 物理尺寸（模块本体）：约 142×102×67 mm（插卡式，占单槽），重 ≈ 0.5–0.8 kg
- 认证：CE / UL / 部分版本 IEC 61508SIL 2/3（视具体配置与系统架构）
产品介绍
IS220PSVOH1A 是 GE Mark VIe 汽轮机 DEH（数字电液调节）系统里的伺服控制包，一头通过双以太网接 Mark VIe 控制器取阀位指令，另一头经 TSVO 端子板出 ±50～200 mA 电流环驱动 MOOG 等电液伺服阀，同时采回 LVDT 阀位反馈做闭环——简单说，它是”大脑下命令，这模块把数字量变成电流推阀门，再把实际开度告诉大脑”。
我在现场主要拿它管主汽门（MSV）、调节汽门（GV/IV）、再热汽门（RSV）的伺服回路。有一点要注意：这模块必须和对应版本的 TSVO 端子板配对使用，伺服阀电流范围（50/100/200 mA）要在 ToolboxST → I/O Configuration 里和现场伺服阀铭牌一致配好，否则阀会不动作或满行程乱跑。换件时只要 Auto-configure 打开，插上新 PSVO 会自动下装参数，一般不需手动重配——但换完务必核对 ENA1/ENA2 LED 状态和阀位反馈值合理再离开。
应用场景与行业案例
DEH 系统最怕伺服回路”失步”——阀位指令和实际开度偏差大触发 OPC 或跳机。PSVO 模块带本地伺服回路处理器，不依赖控制器扫描周期，位置环更新快、抗扰动好。我遇过老模块因内部电源电容老化导致 LVDT 反馈漂移，调速期间负荷小幅震荡，换块 PSVO 立马恢复正常。
典型场景：
- 火电 — 汽轮机组 DEH：控制高/中压调节汽门（GV/IV）、主汽门（MSV），IS220PSVOH1A + TSVO 驱 MOOG 伺服阀并采 LVDT 反馈。
- 燃气轮机 — 燃料控制阀：Mark VIe 架构下控制 Gas Control Valve 位置，配合 Triple Modular Redundant 控制器做 SIL 3 保护。
- 工业透平/压缩机：小型单轴透平的调速与防喘振阀门伺服驱动，简化成一对 PSVO+I/O pack。
- 改造项目：老 Mark V 系统升级 Mark VIe，保留原有液压伺服执行机构，用 IS220PSVOH1A 替代旧 SVCx 卡。
真实案例：北方某 300MW 热电#1 机 Mark VIe 柜 Slot 3 的 PSVO 报”Servo Loop Error”——调 Trend 看 GV 阀位反馈呈锯齿状跳变，排除现场 LVDT 接线后判断模块内部 A/D 老化。库房有块同 Rev IS220PSVOH1A NOS，确认 Auto-configure Enabled，在控制切至手动（阀位保持）后拔出旧件、插入新件——约 90 秒 STATUS 转绿，ENA1 亮，阀位反馈回归平滑。全程未触发跳机，恢复自动投入。老师傅说伺服模块就该按 1:1 冷备，别等跳机才找。
常见问题解答 (FAQ)
A：支持在线插拔更换。新模块插入后若 ToolboxST 里 I/O 点开了 Auto-configure，会自动从控制器下载配置和校准参数，正常不需手动重下。但建议换前确认控制器冗余对正常、Slot 状态记录截图备查。换完看 ENA1/ENA2 LED——亮表示伺服使能正常，灭要查 TSVO 接线和使能逻辑。
Q：必须配哪种端子板？能和其他 I/O 端子板混用吗？
A：必须配 GE TSVO 伺服端子板（IS200TSVOxxx 系列），现场伺服阀电流输出和 LVDT 反馈全接在 TSVO 上。不能和 TC/RTD/DI/DO 的 TA 混用——物理接口和信号定义完全不同，硬插会损模块。
Q：伺服阀电流范围怎么设？50/100/200 mA 怎么选？
A：依你现场电液伺服阀铭牌额定电流定（MOOG 常见 ±100 mA 或 ±200 mA，部分小型 ±50 mA）。在 ToolboxST → I/O Configuration → PSVO → Servo Output Range 里设置，必须与阀匹配，设错阀要么不动要么满开。换模块后这参数随配置自动下装，但第一次投运务必核对。
Q：停产了买不到全新件怎么办？翻新品敢用吗？
A：Mark VIe 部分早期版本 PSVO 已进入 Legacy/Limited Life，市面主要是 NOS 或测试翻新品。翻新品风险可控——重点查板载电解电容有无鼓包漏液（老件常见）、金手指氧化。要求卖家提供 Mark VIe 机架联调截图（ENet Link 正常、无 Fault、LVDT 模拟反馈读数合理）。上机前建议考机 24h。
Q：如何鉴别原厂件 vs 拼装/仿制？
A：GE 原厂模块 PCB 有 GE logo、日期码、条形码标签（含序列号可通过 Emerson 历史记录核验）。前面板丝印细腻、以太网口金属屏蔽层完好。仿制件通常标签打印模糊、壳体合模线毛糙、无原厂防静电袋及 QC 贴纸。要求卖家拍正反面高清图和上电 LED 状态视频。
