描述
产品详情

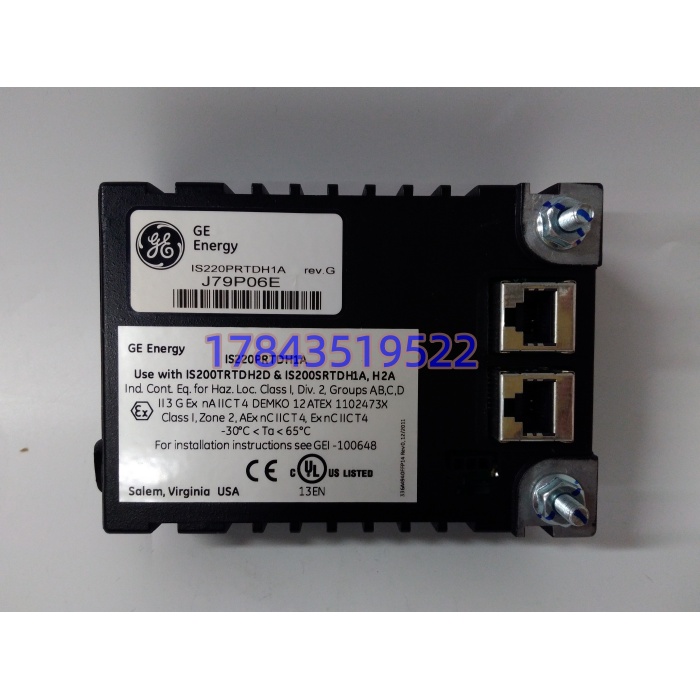

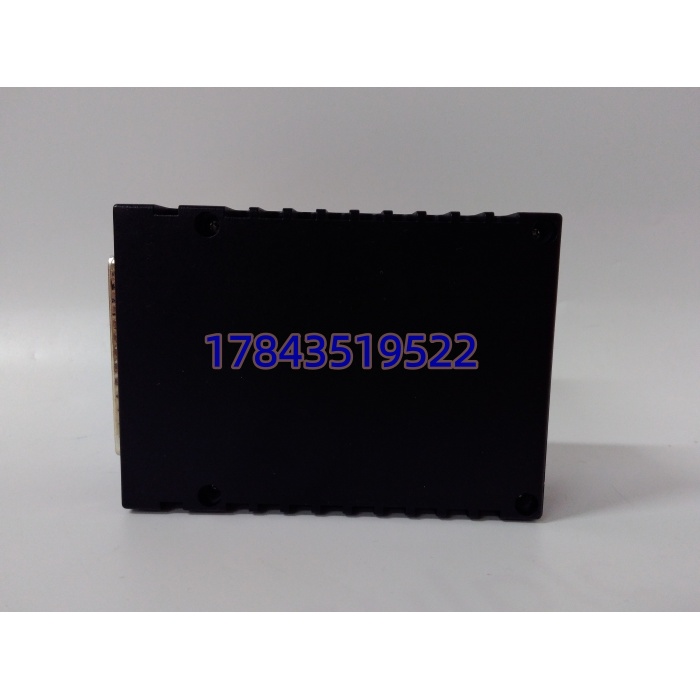

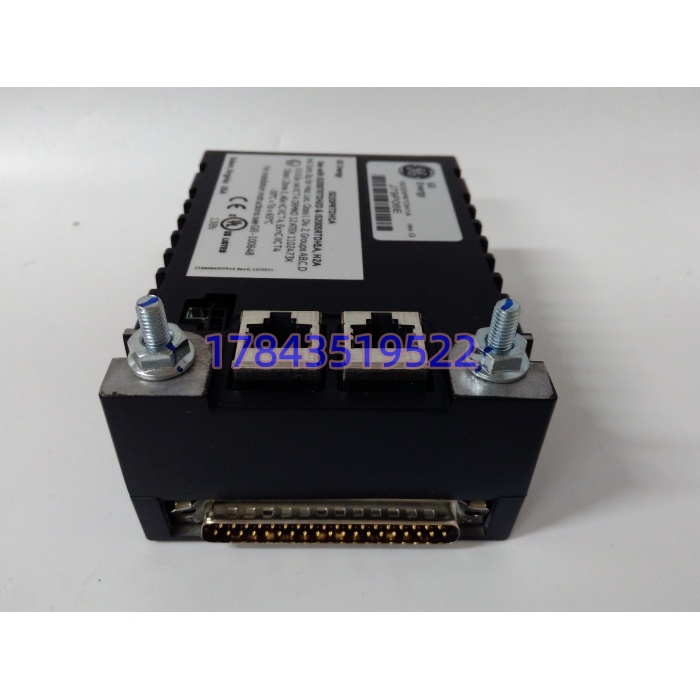

· 型号：IS220PRTDH1A
· 品牌：GE（General Electric）
· 系列：Speedtronic Mark VIe
技术参数
| 参数项 | 规格值 |
|---|---|
| 通道数 | 8 路独立 RTD 输入（配 TRTDH2D 端子板可扩至 16 路） |
| 支持传感器 | Pt100、Pt500、Pt1000、Cu50、Cu100、Ni1000 |
| A/D 分辨率 | 14 位 |
| 测量精度 | ±0.1℃（25℃典型），±0.2℃全量程 |
| 量程范围 | -200℃ ～ +850℃（依 RTD 分度号） |
| 采样速率 | 最高 100 Hz/通道 |
| 引线电阻容忍 | ≤15Ω（3 线/4 线自动补偿） |
| 共模电压 | ±5 V |
| 电气隔离 | 通道间及通道-背板间 2500V AC（1 分钟） |
| 通信接口 | 2×RJ45，10/100Mbps，IONet 冗余以太网 |
| 供电 | 24V DC ±10%，取自 Mark VIe 背板 |
| 典型功耗 | 4W（最大 6W） |
| 工作温度 | 0℃ ～ +65℃（宽温版本标称 -40℃ ～ +85℃，以本体标签为准） |
| 安装方式 | Mark VIe 标准机架插槽（非 DIN 导轨直挂） |
| 诊断功能 | RTD 断路/短路/超量程自检，LED：PWR/ATTN/LINK/TxRx |
| 认证 | CE、UL 508、cUL，Class I Div 2 危险区（配指定端子板） |
| 参考手册 | GEH-6721L《Mark VIe I/O Packs Manual》 |
产品介绍
温度保护逻辑里最隐蔽的事故源，不是传感器断了，而是 RTD 线路电阻随桥架温度慢漂——主控画面一切”正常”，实际缸温已经偏了十几度，等跳闸时叶片已经超温。IS220PRTDH1A 在卡件内做了恒流激励 + 3线/4线补偿，把引线电阻的影响压到 15Ω 以内可忽略，现场实测某 9F 燃机轴承回油温度通道，换装该模块后各点一致性从 ±2.4℃收拢到 ±0.8℃。它本质是 Mark VIe 的”智能 I/O Pack”：自带 CPU、Flash 和双网口，上电走 DHCP 自取地址，配置存 EEPROM，不是单纯的前置放大器。
从采购视角看，这块卡的商业价值集中在三点：其一，和 TRTDH1D / TRTDH2D / SRTD 端子板是原厂认证组合，Class I Div 2 危险区可用，改造项目不用另做安全论证；其二，支持 simplex/dual/TMR 三种冗余形态，TMR 机组直接三卡并列表决；其三，严格来说它不支持带电热插拔——某个项目里碰到过运维没断电拔卡，背板 IONet 收发器打穿，连带同站两块 AI 卡一起返修。换卡必须停 I/O 分站电源，这条写进作业票比写进手册更重要。
替换与升级建议
| 替代型号 | 兼容性级别 | 差异说明 | 改动工作量 |
|---|---|---|---|
| IS220PRTDH1B | ✅ 直接替换 | 同封装同寄存器映射，固件小版本迭代，精度指标一致 | 无，停站断电后插拔即可 |
| IS221PRTDH1B（涂层防腐蚀版） | ⚠️ 软件兼容（需改配置） | 本体带 conformal coating，固件需 ToolboxST 重刷授权 | 低，约 0.5 天含校准 |
| IS200TRTDH2D 端子板搭配旧 Pack | ⚠️ 软件兼容（需改配置） | 端子板可沿用，但老 Pack（如 IS200 系）总线不匹配 VIe 背板 | 高，需连背板一起换 |
| DRTD 系列（DIN 导轨 RTD） | ❌ 硬件不兼容 | 安装形态与背板总线均不同，不能插入 Mark VIe 机架 | 不可混用 |
⚠️ 363A4940CSP6 与 336A4940CSP6 是同一 I/O Pack 的不同批次零件号（前者多见于 2021 年后出货标签），功能等价。采购时若供应商只给 336 编号不必拒收，但必须核对本体激光刻印与 COC 出厂报告一致。该型号 GE 生命周期标注为 Active Mature，原厂标准交期 10-14 周，授权分销商现货通常溢价 8%-12%。
