描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | IS220PDIOH1B（PDIOH1B，Rev B 增强 EMI 性能）；336A5026ADP6 为板载部件号 |
| 模块类型 | Mark VIe 离散量 I/O Pack — PDIOH (Pulse/Digital I/O) |
| 适用系统 | GE Mark VIe / Mark VIeS / EX2100e（兼容 IS220PDIOH1A 机架） |
| 数字量输入 | 16 通道，24 VDC（sinking 或 sourcing 依跳线配置），光电隔离 |
| 数字量输出 | 16 通道，继电器型或固态型（依具体端子板 TDB/TDIO 配置） |
| 输入滤波 | 软件可组态 0–250 ms 防抖动滤波 |
| 背板通讯 | 通过 Mark VIe 机架背板 PCI 与 ACLE 通讯；支持双网络冗余 |
| 状态指示 | 前面板 LED — PWR / ACTIVE / COM OK / DI/DO Channel Status |
| 供电要求 | 通过 I/O 终端板由机架 24 VDC 或 125 VDC 供电（典型 ≤8 W） |
| 工作温度 | -30~+65°C（柜内），存储 -40~+85°C |
| 相对湿度 | 5%~95% 非冷凝 |
| 物理规格 | 单槽 I/O Pack，约 160×100 mm，重量 ≈0.45 kg |
| 安装位置 | Mark VIe I/O 机架任意 I/O 槽位（与对应端子板 TDB/TDIO 配对使用） |
| 冗余支持 | Simplex / Dual / TMR（三块 PDIOH 做三取二表决） |
| 认证 | UL / CE / RoHS / IEC 61000-6-2 EMC 工业级 |
产品深度介绍

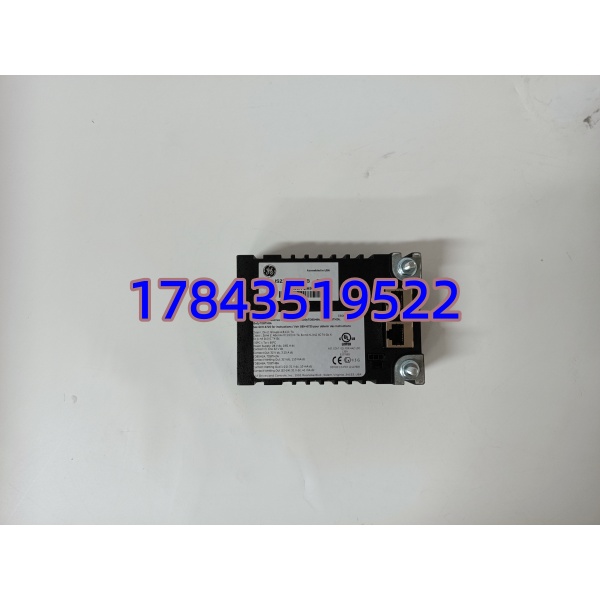

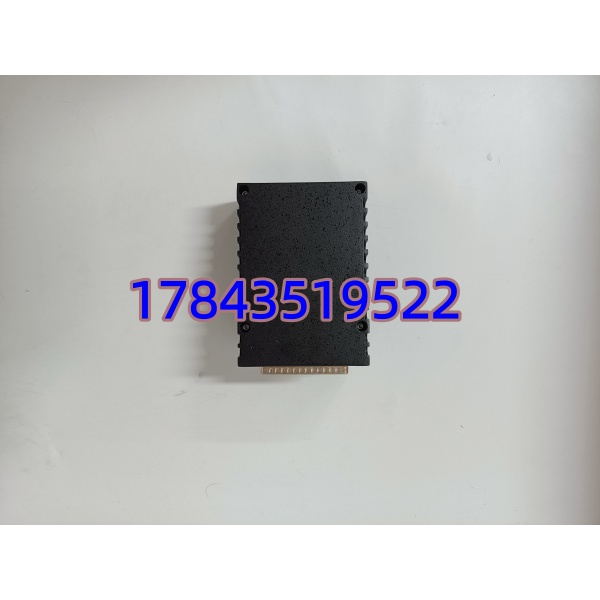

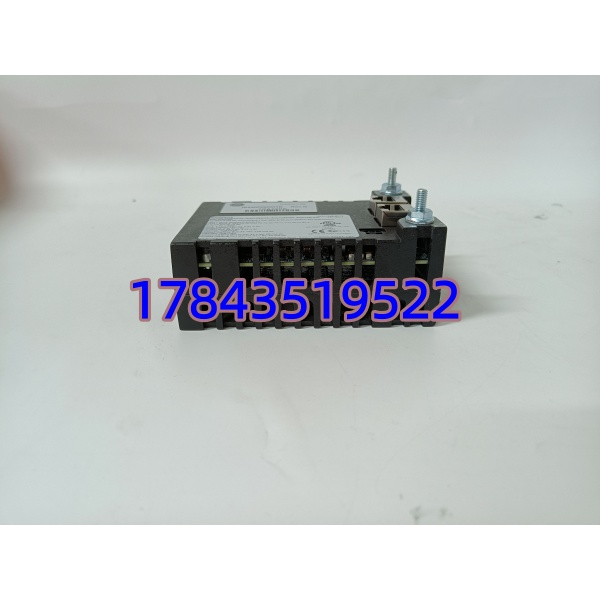

Mark VIe 机架上那个带一排 LED 的小插卡——IS220PDIOH1B 就是它。它是 GE Mark VIe / EX2100e 系统的离散数字量 I/O Pack（PDIOH1B），一头插在控制器机架背板跟 ACLE 主控通讯，一头通过 ribbon 电缆连对应的端子板（TDB/TDIO），把现场泵的启停反馈、阀门限位开关、跳闸继电器这些 24 VDC 开关量信号数字化送进控制逻辑。
Rev B 相对早期 Rev A 改进了 EMI 抗扰度和浪涌抑制，更适合电厂励磁室强干扰环境。336A5026ADP6 是这块板 GE 内部的板级物料编号，采购时如供应商报此号指的就是同一块 IS220PDIOH1B。它不能脱离端子板独立接线——现场接线全在端子板上，PDIOH 只负责信号采集和背板通讯。
应用场景与行业案例
前年陪一个做化工厂技改的朋友去现场，老 Mark VIe 系统有一块 PDIOH 老是偶发 DI 通道”幽灵变位”——阀门限位开关明明没动，系统里时不时蹦个 0→1→0。查下来是附近新装的变频器上线后 EMI 耦合进老版 Rev A 模块，换 Rev B（IS220PDIOH1B）后彻底消失。这板子的日常使命很简单也很关键：把现场成百上千个开关量信号干净、无误地送进控制逻辑，别因干扰或接触不良误导顺控。
典型应用场景：
- 燃气轮机电厂 — Mark VIe 燃机顺控 I/O
燃机 Mark VIe 机架中采集火焰探测器、辅机运行状态、跳闸电磁阀反馈。TMR 配置下三块 PDIOH 做三取二表决，单块故障不导致误跳机。
- 火力发电厂 — EX2100e 励磁系统开关量接口
励磁柜中采集灭磁开关辅助接点、励磁投入允许条件、急停按钮。要求 DI 通道有良好 EMI 抗扰度（整流桥工作时高频噪声大）。
- 水力发电 — 机组调速器与同期装置接口
导叶/喷针限位开关、制动闸位置、同期允许节点。水电站潮湿环境对端子板密封和 I/O 包涂层有要求，PDIOH1B 保形涂层够用。
- 工业自备电厂 / 大型压缩机组 — 紧急备件替换
石化厂催化裂化装置压缩机组控制柜，原厂 EOL 后靠渠道库存做 N+1 冷备，换上 Download I/O Configuration 即恢复。
案例：南方某 350MW 燃煤电厂励磁 DI 信号受扰
去年梅雨季，华南某 350MW 机组 EX2100e 励磁系统频繁报”Field Breaker Feedback Lost”，查电缆屏蔽和继电器都没问题。最后发现是 #2 机架一块 IS220PDIOH1A（初版）受励磁整流桥高频噪声影响，DI 光耦偶发漏判。
电厂仪控主管联系我们换了 IS220PDIOH1B（Rev B 增强 EMI），重新下载 I/O Config，信号稳定。事后他们在备件清单里把 PDIOH1A 全换成 1B 修订版——”省那几百块差价，换来的是半夜不被电话吵。”
