描述
产品详情
· 型号：IS220PDIAH1BE（内部 PCB 号 336A5026ADP4）
· 品牌：General Electric (GE) — Speedtronic / Mark VIe
· 系列：Mark VIe Distributed I/O Pack — PDIA (Pack Discrete Input Assembly)
规格参数
- 模块类型：离散量输入包(PDIA)，带独立板载处理器、Flash/RAM
- 所属系统：GE Mark VIe / Mark VIeS 汽轮机/燃机控制系统（IONet 架构）
- 输入通道：最多 24 路离散量输入（干接点 voltage-free 或 24V DC 湿节点，依端子板配置 16/24ch）
- 输入电压范围：标称 24V DC，允许 18–32V DC 现场侧；最大耐受 32V DC
- 输入电流：典型 2.5–5mA（含湿ting current），防触点氧化
- 硬件滤波：4ms 去抖动/抗噪滤波（固定，部分版本可通过 ToolboxST 软件配置）
- 隔离：现场侧与逻辑侧光耦隔离，典型 1500V AC 测试；通道组分隔离依端子板
- 通讯接口：双 RJ45 100Base-TX 以太网（内置交换机，支持 IONet 冗余环/菊花链）
- 现场接口：DC-37 针形连接器，插接兼容端子板（TBCI / STCI / TICI 系列）
- 电源输入：24V DC（±10%），通过三针电源连接器取自端子板或机架电源，典型功耗 ≈3–5W
- 诊断指示：LED — PWR(绿)、APP(应用运行)、FLT(故障)、ENet Link/Act(各1对)
- 响应时间：现场接点变化→控制器识别典型 ≤10ms（含 IONet 扫描周期）
- 热插拔：支持 Simplex/Dual/TMR 配置下带电更换（初始化期输入保持上一状态）
- 工作温度：-30℃ ～ +65℃（储存 -40~+85℃）
- 湿度：5%–95% RH 非冷凝
- 认证：UL / CE / CSA，Class I Div 2 / ATEX Zone 2 适用（依具体版本铭牌）
- 兼容端子板：IS200TBCIH2C/H4C、IS200STCIH1A/2A、IS200STCIH8A、IS400TBCIH2C 等
产品介绍

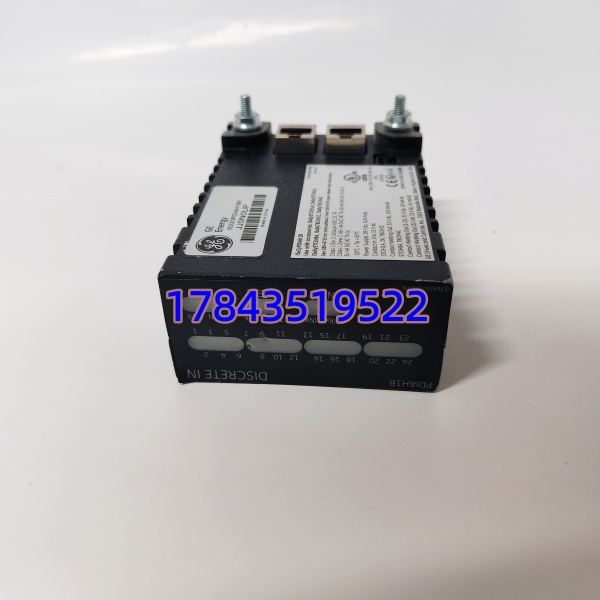

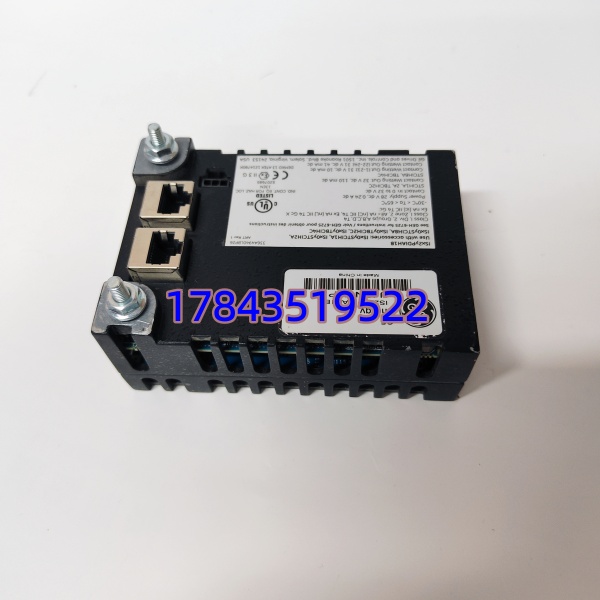

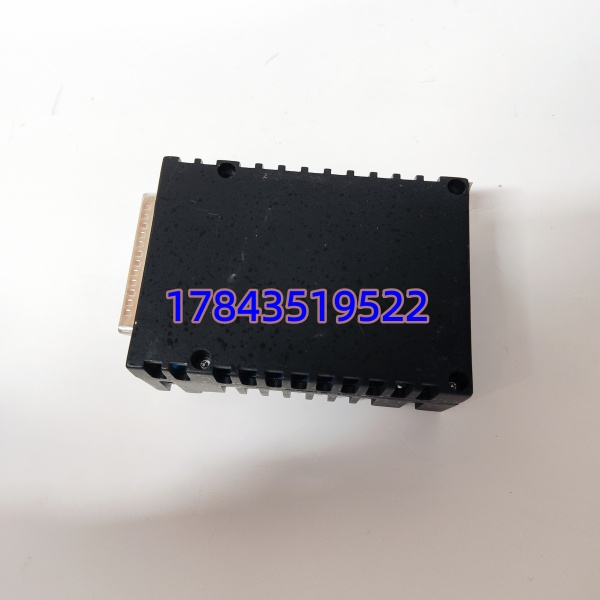

IS220PDIAH1BE 是 Mark VIe 系统里的 PDIA I/O Pack——自带处理器跑信号滤波和 IONet 协议栈，不靠 VME 背板，直接插在 TBCI/STCI 端子板上组成完整 DI 单元。它把现场急停按钮、阀门限位开关、泵运行接点等干/湿接点采进来，硬件 4ms 滤波消掉触点弹跳和变频干扰，再通过以太网确定性送控制器参与联锁和保护逻辑。
有一点要注意：和之前写的 PDOA（输出包）一样，PDIA 不能单独用——必须配对应端子板，DC-37 接口不对老 Mark VI 的 VME DI 卡通用。336A5026ADP4 是内部电路板 BOM 号，备件申购写完整型号 IS220PDIAH1BE 及后缀（-A/-B/-E 等）。换件通常不需重下逻辑，I/O 映射沿用，但硬件目录版本建议核对一致，避免 ToolboxST 报”Hardware Mismatch”。
应用场景与行业案例
痛点切入
我在联合循环电厂遇过老 DI 卡（非 Pack 架构）在励磁柜旁受感应干扰，限位开关明明断开 DI 偶报”闭合”引发假性跳闸。升级为 IS220PDIAH1BE + TBCIH2C 后，4ms 硬件滤波+光耦隔离把毛刺滤干净，同期再没出过误动——但前提是现场屏蔽层单端接地做到位，模块再强也扛不住浮地。
典型场景
- 燃气/蒸汽轮机电厂 — 采集 ESD 急停、润滑油泵运行反馈、主汽门限位等安全关联 DI，非它不可因原系统是 Mark VIe 架构且需 TMR 表决。
- 油气压缩机组 — 远程 IONet 站采集防喘阀位置、辅机状态，支持冗余网络不断联。
- 化工自备电厂 — 高温高湿环境要求通道隔离+UL Class I Div 2 认证，普通 PLC DI 卡过不了验收。
- Mark VI→VIe 局部改造 — 保留 TBCI 端子板（部分兼容）升级 Pack，少动现场接线。
真实案例
某 9E 燃机小修后开机前模拟试验，发现 #3 轴承回油温度高开关联锁 DI 点始终”1″（实际接点断开）。查线没问题，量电压也正常——确认是原 PDIA Pack 内光耦输入端漏电老化。库房有 IS220PDIAH1BE（同 Rev E），断电拔出旧包插入原 TBCIH2C 端子板，供 24VDC、IONet 网线就位，上电 PWR/APP 绿 Link 闪——ToolboxST 识别硬件一致不需重下逻辑，强制测试 24 点全通，五分钟恢复开机。老师傅说：”幸亏 Pack 和端子板分开，只换包不动现场线，省了大半天校线。”
